C-200 水面油膜計~揺れる液面でも安定して検出できる

C-200 水面油膜計~揺れる液面でも安定して検出できる

水面上の油膜を検出してリレー出力します。

●揺れる液面でも安定して検出できます。
●電源は、DC24V、AC110/220V、AC120/240Vも製作できます。
●サニタリー用の材質にも対応いたします。

水面のレベル変動に伴い、フローターに取付られた検出電極が上下に追従します。
検出電極の静電容量の変化で、油膜と水面とを判別をします。

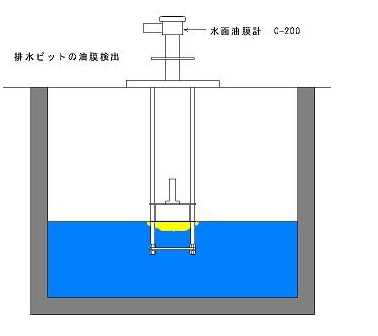

【用途例1】排水ピットの油膜検出

雨水の排水ピットや、工場廃水のピットの油膜を検出することで、公害規制の違反を事前に回避できます。

C-200 水面油膜計 揺れる液面でも安定して検出できる

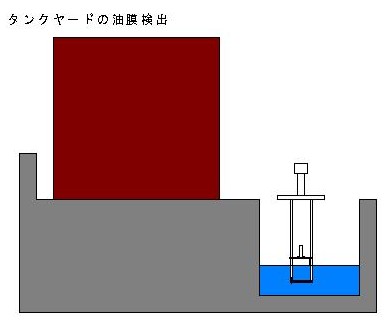

【用途例2】タンクヤードの油膜検出

タンクの油漏れ油膜を検出することで、公害規制の違反を事前に回避できます。
さらに、火災の予防にもなります。

C-200 水面油膜計 揺れる液面でも安定して検出できる

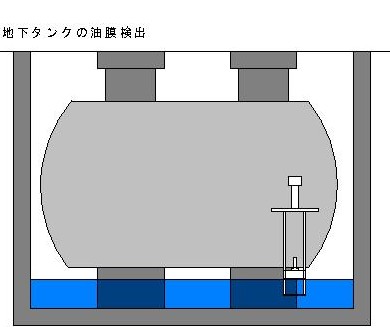

【用途例3】地下タンクの油膜検出

タンクの油漏れ油膜を検出することで、公害規制の違反を事前に回避できます。
さらに、火災の予防にもなります。

C-200 水面油膜計 揺れる液面でも安定して検出できる

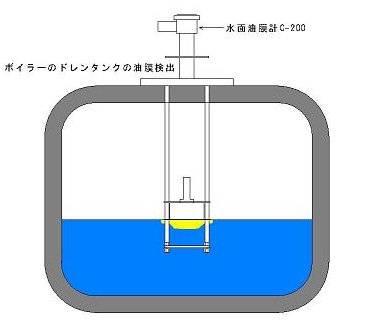

【用途例4】ボイラーのドレンタンクの油膜検出

ボイラーに供給する水の油混入を事前に防止します。

C-200 水面油膜計 揺れる液面でも安定して検出できる

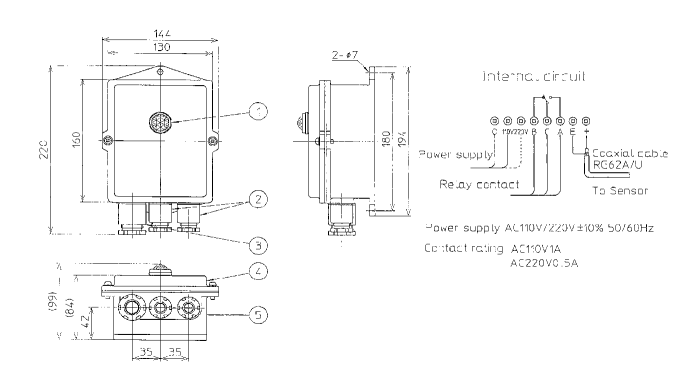

【アンプ部仕様】
型式 C-200
電源電圧 AC100/200V±10% 50/60Hz
消費電力 約2W
使用周囲温度 -10℃~55℃
リレー接点容量 AC110 0.5A / 220V 1A
外形寸法 W144 X H220 X D100
材質 アルミダイキャスト
質量 約2kg

アンプ部仕様

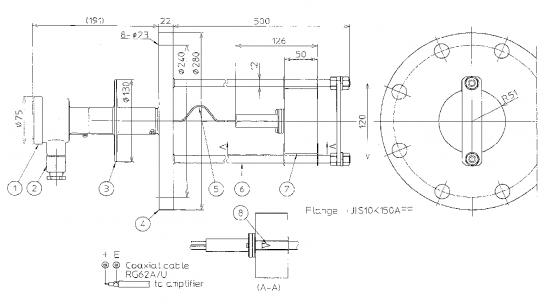

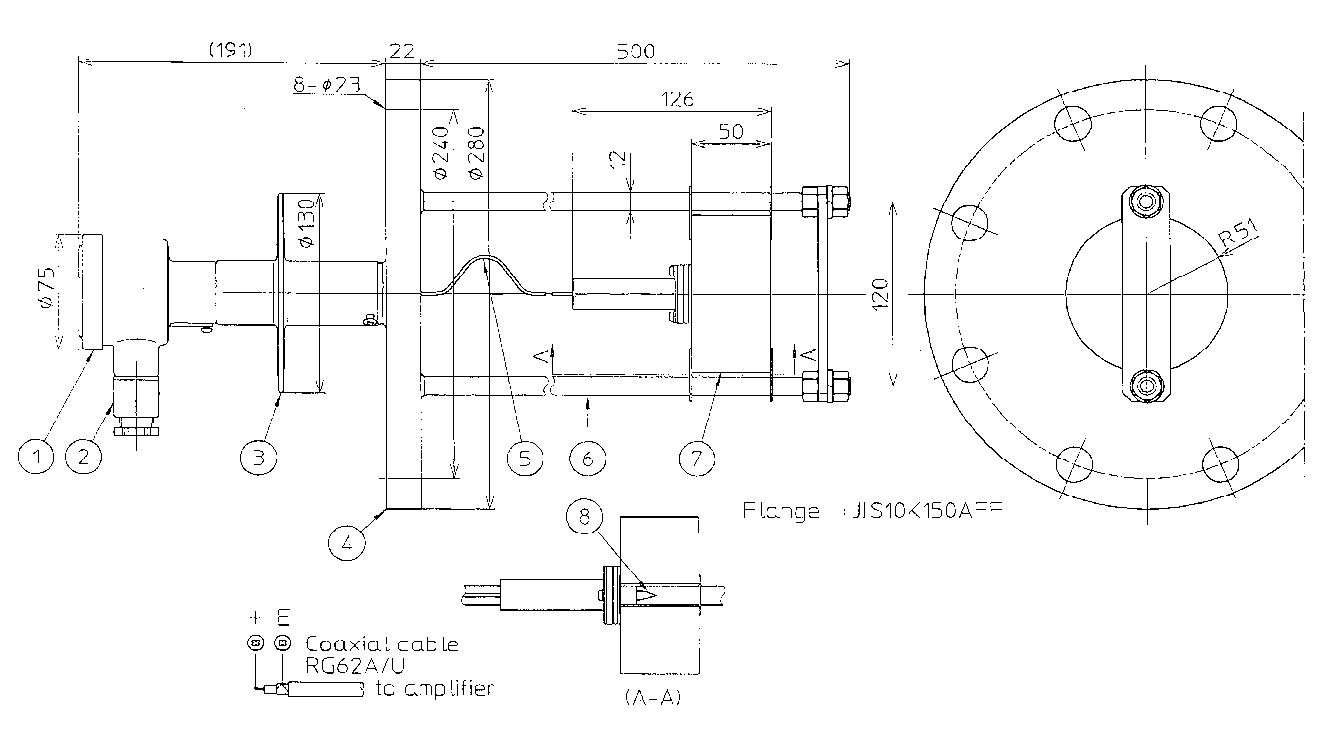

【検出部仕様】
使用周囲温度 -10℃~55℃
検出ストローク 340mm
取付部フランジ JIS10K150AFF
ケーブル長 5m
外形寸法 Φ280 X L713
材質 SUS304
質量 約12kg
*水面以外の液体の場合はお問い合わせ下さい。

検出部仕様
