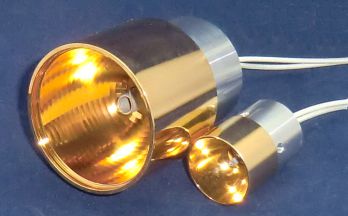

省エネ高速加熱 遠赤外線ポイントヒーター FPHシリーズ
| 型式 | 冷却 方式 | 電圧 -出力 | 焦点距離 | 焦点径 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|---|---|---|
| FPH-30/f15 /6v-18w/P1m | 自然 冷却 | AC/ DC6V-18w | 15mm | Φ3 | 85,000 | 93,500 | 119,900 |
| FPH-30/f30 /6v-18w/P1m | 自然 冷却 | AC/ DC6V-18w | 30mm | Φ5 | 88,000 | 96,800 | 124,300 |
| FPH-30A/f15 /6v-18w/P1m | 空冷 | AC/ DC6V-18w | 15mm | Φ3 | 117,000 | 128,700 | 163,900 |
| FPH-30A/f30 /6v-18w/P1m | 空冷 | AC/ DC6V-18w | 30mm | Φ5 | 120,000 | 132,000 | 168,300 |
| FPH-30/f15 /6v-18w/WCU-30 /P1m | 水冷 | AC/ DC6V-18w | 15mm | Φ3 | 117,000 | 128,700 | 163,900 |
| FPH-30/f30 /6v-18w/WCU-30 /P1m | 水冷 | AC/ DC6V-18w | 30mm | Φ5 | 120,000 | 132,000 | 168,300 |
| FPH-60/f30 /12v-110w/P1m | 自然 冷却 | AC/ DC12V-110w | 30mm | Φ10 | 149,000 | 163,900 | 205,700 |
| FPH-60A/f30 /12v-110w/P1m | 空冷 | AC/ DC12V-110w | 30mm | Φ10 | 185,000 | 203,500 | 255,200 |
| FPH-60/f30 /12v-110w/WCU-60 /P1m | 水冷 | AC/ DC12V-110w | 30mm | Φ10 | 185,000 | 203,500 | 255,200 |
| /+R | R熱電対搭載 | 28,000 | 30,800 | 38,500 | |||
| /+P□m | 電源線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||
| /+R□m | R熱電対線の特殊寸法仕様 １ｍ当り | 20,000 | 22,000 | 27,500 | |||

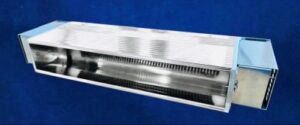

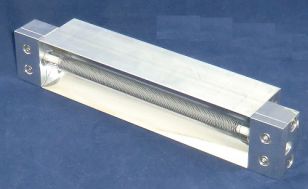

集光型 遠赤外線ラインヒーターFLH-30シリーズ
| 型式 | 冷却 方式 | 電圧 -出力 | ミラー長 | 熱電対 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|---|---|---|
| FLH-30/f20/L50/100v-150w/P1m | 自然冷却 | AC100V-150w | 50mm | 無 | 197,000 | 216,700 | 271,700 |
| FLH-30/f20/L50/200v-150w/P1m | 自然冷却 | AC200V-150w | 50mm | 無 | 197,000 | 216,700 | 271,700 |
| FLH-30/f20/L50/100v-150w/+K/P1m・K1m | 自然冷却 | AC100V-150w | 50mm | K熱電対内蔵 | 202,000 | 222,200 | 278,300 |
| FLH-30/f20/L50/200v-150w/+K/P1m・K1m | 自然冷却 | AC200V-150w | 50mm | K熱電対内蔵 | 202,000 | 222,200 | 278,300 |
| FLH-30/f20/L82/100v-300w/P1m | 自然冷却 | AC100V-300w | 82mm | 無 | 181,000 | 199,100 | 249,700 |
| FLH-30/f20/L82/200v-300w/P1m | 自然冷却 | AC200V-300w | 82mm | 無 | 181,000 | 199,100 | 249,700 |
| FLH-30/f20/L82/100v-300w/+K/P1m・K1m | 自然冷却 | AC100V-300w | 82mm | K熱電対内蔵 | 186,000 | 204,600 | 256,300 |
| FLH-30/f20/L82/200v-300w/+K/P1m・K1m | 自然冷却 | AC200V-300w | 82mm | K熱電対内蔵 | 186,000 | 204,600 | 256,300 |
| FLH-30/f20/L150/200v-550w/P1m | 自然冷却 | AC200V-550w | 150mm | 無 | 199,000 | 218,900 | 273,900 |
| FLH-30A/f20/L150/200v-650w/P1m | 空冷 | AC200V-650w | 150mm | 無 | 310,000 | 341,000 | 426,800 |
| FLH-30W/f20/L150/200v-650w/P1m | 水冷 | AC200V-650w | 150mm | 無 | 241,000 | 265,100 | 332,200 |
| FLH-30/f20/L150/200v-550w/+K/P1m・K1m | 自然冷却 | AC200V-550w | 150mm | K熱電対内蔵 | 199,000 | 218,900 | 273,900 |
| FLH-30A/f20/L150/200v-650w/+K/P1m・K1m | 空冷 | AC200V-650w | 150mm | K熱電対内蔵 | 315,000 | 346,500 | 433,400 |
| FLH-30W/f20/L150/200v-650w/+K/P1m・K1m | 水冷 | AC200V-650w | 150mm | K熱電対内蔵 | 246,000 | 270,600 | 338,800 |
| FLH-30/f20/L316/200v-1kw/P1m | 自然冷却 | AC200V-1kw | 316mm | 無 | 281,000 | 309,100 | 387,200 |
| FLH-30A/f20/L316/200v-1.3kw/P1m | 空冷 | AC200V-1.3kw | 316mm | 無 | 430,000 | 473,000 | 591,800 |
| FLH-30W/f20/L316/200v-1.3w/P1m | 水冷 | AC200V-1.3kw | 316mm | 無 | 289,000 | 317,900 | 398,200 |
| FLH-30/f20/L316/200v-1kw/+K/P1m・K1m | 自然冷却 | AC200V-1kw | 316mm | K熱電対内蔵 | 286,000 | 314,600 | 393,800 |
| FLH-30A/f20/L316/200v-1.3kw/+K/P1m・K1m | 空冷 | AC200V-1.3kw | 316mm | K熱電対内蔵 | 435,000 | 478,500 | 598,400 |
| FLH-30W/f20/L316/200v-1.3w/+K/P1m・K1m | 水冷 | AC200V-1.3kw | 316mm | K熱電対内蔵 | 293,000 | 322,300 | 403,700 |
| FLH-30□/f20/L□/□v-□w/+K/P□m・K□m | ご指定の長さのヒーターが製作できます。(ミラー長50～316mm) | 別途見積 | |||||
| /+P□m | 電源線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||
| /+K□m | K熱電対線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||

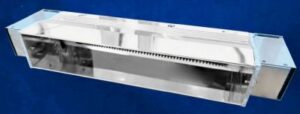

平行光型 遠赤外線ラインヒーターFLH-35シリーズ
| 型式 | 冷却 方式 | 電圧 -出力 | ミラー長 | 熱電対 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|---|---|---|
| FLH-35/f∞/L50/100v-150w/P1m | 自然冷却 | AC100V-150w | 50mm | 無 | 197,000 | 216,700 | 271,700 |
| FLH-35/f∞/L50/200v-150w/P1m | 自然冷却 | AC200V-150w | 50mm | 無 | 197,000 | 216,700 | 271,700 |
| FLH-35/f∞/L50/100v-150w/+K/P1m・K1m | 自然冷却 | AC100V-150w | 50mm | K熱電対内蔵 | 202,000 | 222,200 | 278,300 |
| FLH-35/f∞/L50/200v-150w/+K/P1m・K1m | 自然冷却 | AC200V-150w | 50mm | K熱電対内蔵 | 202,000 | 222,200 | 278,300 |
| FLH-35/f∞/L82/100v-300w/P1m | 自然冷却 | AC100V-300w | 82mm | 無 | 181,000 | 199,100 | 249,700 |
| FLH-35/f∞/L82/200v-300w/P1m | 自然冷却 | AC200V-300w | 82mm | 無 | 181,000 | 199,100 | 249,700 |
| FLH-35/f∞/L82/100v-300w/+K/P1m・K1m | 自然冷却 | AC100V-300w | 82mm | K熱電対内蔵 | 186,000 | 204,600 | 256,300 |
| FLH-35/f∞/L82/200v-300w/+K/P1m・K1m | 自然冷却 | AC200V-300w | 82mm | K熱電対内蔵 | 186,000 | 204,600 | 256,300 |
| FLH-35/f∞/L150/200v-550w/P1m | 自然冷却 | AC200V-550w | 150mm | 無 | 199,000 | 218,900 | 273,900 |
| FLH-35A/f∞/L150/200v-650w/P1m | 空冷 | AC200V-650w | 150mm | 無 | 310,000 | 341,000 | 426,800 |
| FLH-35W/f∞/L150/200v-650w/P1m | 水冷 | AC200V-650w | 150mm | 無 | 241,000 | 265,100 | 332,200 |
| FLH-35/f∞/L150/200v-550w/+K/P1m・K1m | 自然冷却 | AC200V-550w | 150mm | K熱電対内蔵 | 199,000 | 218,900 | 273,900 |
| FLH-35A/f∞/L150/200v-650w/+K/P1m・K1m | 空冷 | AC200V-650w | 150mm | K熱電対内蔵 | 315,000 | 346,500 | 433,400 |
| FLH-35W/f∞/L150/200v-650w/+K/P1m・K1m | 水冷 | AC200V-650w | 150mm | K熱電対内蔵 | 246,000 | 270,600 | 338,800 |
| FLH-35/f∞/L316/200v-1kw/P1m | 自然冷却 | AC200V-1kw | 316mm | 無 | 281,000 | 309,100 | 387,200 |
| FLH-35A/f∞/L316/200v-1.3kw/P1m | 空冷 | AC200V-1.3kw | 316mm | 無 | 430,000 | 473,000 | 591,800 |
| FLH-35W/f∞/L316/200v-1.3w/P1m | 水冷 | AC200V-1.3kw | 316mm | 無 | 289,000 | 317,900 | 398,200 |
| FLH-35/f∞/L316/200v-1kw/+K/P1m・K1m | 自然冷却 | AC200V-1kw | 316mm | K熱電対内蔵 | 286,000 | 314,600 | 393,800 |
| FLH-35A/f∞/L316/200v-1.3kw/+K/P1m・K1m | 空冷 | AC200V-1.3kw | 316mm | K熱電対内蔵 | 435,000 | 478,500 | 598,400 |
| FLH-35W/f∞/L316/200v-1.3w/+K/P1m・K1m | 水冷 | AC200V-1.3kw | 316mm | K熱電対内蔵 | 293,000 | 322,300 | 403,700 |
| FLH-35□/f∞/L□/□v-□w/+K/P□m・K□m | ご指定の長さのヒーターが製作できます。(ミラー長50～316mm) | 別途見積 | |||||
| /+P□m | 電源線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||
| /+K□m | K熱電対線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||

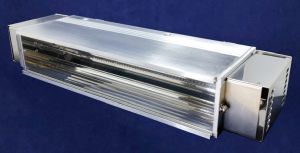

高性能平行光型 遠赤外線ラインヒーター FLH-60シリーズ
| 型式 | 冷却 方式 | 電圧 -出力 | ミラー長 | 熱電対 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|---|---|---|
| FLH-60/f∞/L280/200v-1kw/P1m | 自然冷却 | AC200v-1kw | 280mm | 無 | 498,000 | 547,800 | 684,750 |
| FLH-60/f∞/L280/200v-1.3kw/P1m | 空冷 | AC200v-1.3kw | 280mm | 無 | 698,000 | 767,800 | 959,750 |
| FLH-60/f∞/L280/200v-1.3kw/P1m | 水冷 | AC200v-1.3kw | 280mm | 無 | 514,000 | 565,400 | 706,750 |
| FLH-60/f∞/L280/200v-1kw/+K/P1m・K1m | 自然冷却 | AC200v-1kw | 280mm | K熱電対内蔵 | 516,000 | 567,600 | 709,500 |
| FLH-60/f∞/L280/200v-1.3kw/+K/P1m・K1m | 空冷 | AC200v-1.3kw | 280mm | K熱電対内蔵 | 716,000 | 787,600 | 984,500 |
| FLH-60/f∞/L280/200v-1.3kw/+K/P1m・K1m | 水冷 | AC200v-1.3kw | 280mm | K熱電対内蔵 | 516,000 | 567,600 | 709,500 |
| FLH-60□/f∞/L□/□v-□w/+K/P□m・K□m | ご指定の長さのヒーターが製作できます。(ミラー長100～280mm) | 別途見積 | |||||
| /+P□m | 電源線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||
| /+K□m | K熱電対線の特殊寸法仕様 １ｍ当り | 4,000 | 4,400 | 5,500 | |||
高速加熱型パネルヒーターPHXシリーズ
高速加熱型パネルヒーター
| 型式 | 電圧 | 出力 | 幅 | 高さ | 奥行 | K熱電対 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|---|---|---|---|---|
| PHX1-50v-690w/S | AC50V | 690W | 150 | 150 | 90 | 内蔵 | 98,000 | 107,800 | 135,300 |
| PHX2-100v-1380w/S | AC100V | 1380W | 300 | 150 | 90 | 内蔵 | 144,000 | 158,400 | 198,000 |
| PHX4-200v-2760w/S | AC200V | 2760W | 300 | 300 | 90 | 内蔵 | 199,000 | 218,900 | 290,400 |
| PHX4L-200v-2760w/S | AC200V | 2760W | 620 | 150 | 90 | 内蔵 | 199,000 | 218,900 | 290,400 |
| PHX8-200v-5250w/S | AC200V | 5520W | 620 | 300 | 90 | 内蔵 | 388,000 | 426,800 | 533,500 |
| PHX12-200v-8280w/S | 三相AC200V | 8280W | 620 | 450 | 90 | 内蔵 | 512,000 | 563,200 | 704,000 |

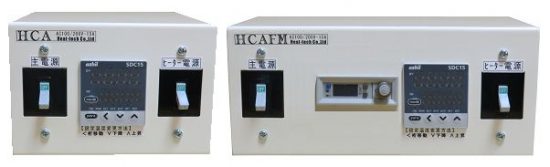

温度調節器搭載ヒーターコントローラー HCAシリーズ
| 型式 | 電源電圧 | 最大電流 | 制御台数 | ｽｰﾊﾟｰﾊﾞｲｻﾞｰ機能 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|---|---|---|
| HCA-AC100～240V-15A | AC100～240V | 15A | 1台 | 無し | 80,000 | 88,000 | 110,000 |
| HCA-AC100～240V-30A | AC100～240V | 30A | 1台 | 無し | 120,000 | 132,000 | 165,000 |
| HCAR-AC(入力)V/(出力)V-15A | AC100～240V | 15A | 1台 | 無し | 199,000 | 218,900 | 275,000 |
| HCASV-AC100～240V-15A | AC100～240V | 15A | 1台 | 有り | 120,000 | 132,000 | 165,000 |
| HCASV-AC100～240V-30A | AC100～240V | 30A | 1台 | 有り | 160,000 | 176,000 | 220,000 |
| HCAW-AC100～240V-15A | AC100～240V | 15A | 2台 | 無し | 128,000 | 140,800 | 176,000 |
| HCAW-AC100～240V-30A | AC100～240V | 30A | 2台 | 無し | 168,000 | 184,800 | 231,000 |
| 50A/100A 及び150Aの製品は別途お問い合わせください。 | 別途見積 | ||||||
【仕様追加】
| 形式 | 機能 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|
| BO | ヒーター断線警報 | 72,600 | 72,600 | 91,300 |
| RS-485 | IOT対応RS-485通信機能 | 55,000 | 55,000 | 68,750 |
| PS | 熱風ヒーターの無風加熱警報 | 17,600 | 17,600 | 22,000 |
| FPR | 前面保護レール | 17,600 | 17,600 | 22,000 |
| RPR | 背面保護レール | 17,600 | 17,600 | 22,000 |
| LH | 把手 | 17,600 | 17,600 | 22,000 |
| 電源ケーブル | ご指定の電源ケーブルを製作致します。 | 別途見積 | ||
放射温度計対応 ヒーターコントローラー フィードバック型 HCFシリーズ
| 型式 | 電源電圧 | 最大出力 | 空冷ファン用 電源 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 | |
|---|---|---|---|---|---|---|---|
| HCF-AC100-240V/DC6V-150W | AC100～2４0V | DC6V-150W | 無 | 192,000 | 211,200 | 264,000 | |
| HCF-AC100-240V/DC12V-300W | AC100～2４0V | DC12V-300W | 無 | 192,000 | 211,200 | 264,000 | |
| HCF-AC100-240V/DC24V-300W | AC100～2４0V | DC24V-300W | 無 | 192,000 | 211,200 | 264,000 | |
| HCF-AC100-2４0V/DC36V-600W | AC100～2４0V | DC36V-600W | 無 | 218,000 | 239,800 | 300,300 | |
| HCF-AC100-2４0V-30A | AC100～2４0V | 30A | 無 | 192,000 | 211,200 | 264,000 | |
| HCF-AC200V/AC120V-3KW | AC200V | AC120V-3KW | 無 | 192,000 | 211,200 | 264,000 | |
| HCFD-AC100-200V/DC12V-300W | AC100～2４0V | DC12V-300W | DC24V-0.5A | 199,000 | 218,900 | 275,000 | |
| HCFD-AC100-200V/DC24V-300W | AC100～2４0V | DC24V-300W | DC24V-0.5A | 199,000 | 218,900 | 275,000 | |
| HCFD-AC100-200V/DC36V-600W | AC100～2４0V | DC36V-600W | DC24V-0.5A | 219,000 | 240,900 | 301,400 | |
| HCFD-AC100-2４0V-30A | AC100～2４0V | 30A | DC24V-0.5A | 199,000 | 218,900 | 275,000 | |
【仕様追加】
| 形式 | 機能 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|
| FPR | 前面保護レール | 16,000 | 17,600 | 22,000 |
| RPR | 背面保護レール | 16,000 | 17,600 | 22,000 |
| LH | 把手 | 16,000 | 17,600 | 22,000 |
| TC | 熱電対入力 | 16,000 | 17,600 | 22,000 |
| BO | ヒーター断線警報 | 66,000 | 72,600 | 91,300 |
| RC1 | 外部停止 | 50,000 | 55,000 | 68,750 |
| 放射温度計 0-500℃型 | 0-500℃を4-20mAで出力します。 | 75,000 | 82,500 | 103,400 |
| 放射温度計 0-1350℃型 | 0-1350℃を4-20mAで出力します。 | 130,000 | 143,000 | 179,300 |
| 電源ケーブル | ご指定の電源ケーブルを製作致します。 | 別途見積 | ||
高機能 ヒーターコントローラー HHC2 シリーズ
| 型式 | 電源電圧 | ヒーター電圧 | 制御電流 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 | |
|---|---|---|---|---|---|---|---|
| HHC2-12v-25A | AC100-240v | DC12v | 25A | 400,000 | 440,000 | 550,000 | |
| HHC2-24v-13A | AC100-240v | DC24v | 13A | 400,000 | 440,000 | 550,000 | |
| HHC2-36v-15A | AC100-240v | DC36v | 15A | 450,000 | 495,000 | 619,000 | |
| HHC2-36v-28A | AC100-240v | DC36v | 28A | 488,000 | 536,800 | 671,000 | |
| HHC2-120V-25A | AC200-240v | AC120v | 25A | 623,000 | 685,300 | 856,900 | |
| HHC2-100v/240v-15A | AC100-240v | AC100-240v | 15A | 450,000 | 495,000 | 619,300 | |
| HHC2-100v/240v-30A | AC100-240v | AC100-240v | 30A | 488,000 | 536,800 | 671,000 | |
| HHC2-100v/240v-60A | AC100-240v | AC100-240v | 60A | 623,000 | 685,300 | 856,900 | |
| 100A／150A 及び200A製品は別途お問い合わせください。 | 別途見積 | ||||||
【仕様追加】
| 形式 | 機能 | 税抜ネット 直販価格 | 税込ネット 直販価格 | 税込標準 価格 |
|---|---|---|---|---|
| CUD | カラーユニバーサルデザイン型白青黄色表示灯/青黄色押釦 | 無償 | ||
| TC | 熱電対入力仕様の温度調節器搭載 | 120,000 | 132,000 | 165,000 |
| TP | 放射温度計入力仕様の温度調節器搭載 | 120,000 | 132,000 | 165,000 |
| SV | ｽｰﾊﾟｰﾊﾞｲｻﾞｰ機能：過昇温を監視制御 | 66,000 | 72,600 | 91,300 |
| HL | High-Low 制御 | 66,000 | 72,600 | 91,300 |
| TMR1 | タイマーの表面搭載-ワンショット加熱の設定 | 120,000 | 132,000 | 165,000 |
| TMR2 | タイマーの表面搭載-保温時間の設定 | 120,000 | 132,000 | 165,000 |
| TMR3 | タイマーの表面搭載-予知保全用累計加熱時間の表示 | 120,000 | 132,000 | 165,000 |
| BUZ | タイムアップしたら10秒間ブザーが鳴ります。 | 30,000 | 33,000 | 38,830 |
| AirV | エアー開閉バルブ | 30,000 | 33,000 | 38,830 |
| OFDT | エアー閉鎖バルブ、加熱停止後冷却タイマー5分 | 30,000 | 33,000 | 38,830 |
| RC1 | リモートコントロール：外部信号で加熱開始・停止 | 50,000 | 55,000 | 68,750 |
| RC2 | リモートコントロール：外部4～20mA信号で出力電圧を制御 | 50,000 | 55,000 | 68,750 |
| RSP | 設定値を外部から4-20mAで指定します。 | 66,000 | 72,600 | 91,300 |
| MON | 加熱対象物の温度を4-20mA信号で外部に出力します。 | 50,000 | 55,000 | 68,750 |
| RS485 | RS-485通信 | 50,000 | 55,000 | 68,750 |
| IOT | IOT機能 | 400,000 | 440,000 | 550,000 |
| BO | ヒーター断線警報 | 66,000 | 72,600 | 91,300 |
| WP | 冷却水圧力不足警報 | 66,000 | 72,600 | 91,300 |
| AP | エアー圧力不足警報 | 66,000 | 72,600 | 91,300 |
| DC24 | 冷却ファン用DC24V電源 | 30,000 | 33,000 | 38,830 |
| CFS | 冷却ファン停止検出信号処理 | 50,000 | 55,000 | 68,750 |
| FPR | 前面保護レール | 16,000 | 17,600 | 22,000 |
| RPR | 背面保護レール | 16,000 | 17,600 | 22,000 |
| PM | 放射温度計を表面搭載します。 | 30,000 | 33,000 | 38,830 |
| FX570 | 放射温度計用のフレキシブルスタンド | 8,000 | 8,800 | 11,000 |
| 放射温度計 | 用途に合わせて選択し、勘合調整します。 | 別途見積 | ||
| 電源ケーブル | ご指定の電源ケーブルを製作致します。 | 別途見積 | ||
| +α | さらに機能がご必要な場合、可能な限り製作いたします。 | 別途見積 | ||
[ご注意] 機能を追加すると、外形寸法が変わることが有ります。
