「タフテープ」世界初のPEEK樹脂を使用した耐熱耐薬品絶縁保護テープ

「タフテープ」は世界初のPEEK樹脂を使用した耐熱耐薬品絶縁保護テープです。

耐熱絶縁保護テープ

バッテリー分野、特にリチウムイオン電池円筒型18650タブ保護用として開発されました。
高温に耐えられるシリコン接着剤の開発に成功し商品化できました。

【特徴】

「タフテープ」は、基材にVICTREX社 PEEK樹脂APTIV Filmを世界で始めて採用しました。

APTIV Filmは高耐熱性、耐薬品性、耐摩擦摩耗性、優れた機械的特性、バリヤ特性や耐放射線性、高純度、電気絶縁性に加え、優れた耐加水分解性を持ち、低吸水率および低浸透率を発揮することから、高性能テープの基材フィルムとして理想的な素材です。
また、鉛フリーはんだ加工に要求される高耐熱性を持つことから、電気電子用途におけるマスキング素材としての利用も可能です。さらにAPTIV Filmsの原材料であるVICTREX PEEKは、FDA認可、ハロゲン系難燃剤を用いることなくUL94 V-0難燃性を発揮すると共に、リサイクルが可能でRoHS指令に準拠する熱可塑性素材であり、航空宇宙、自動車、燃焼、発煙、毒性、食品/飲料水や軍事に関連する多くの規格および基準に適合しています。

「タフテープ」は、PI(ポリイミド)テープに比べ、耐薬品性、引き裂き強度、低吸水率、バリヤ特性に優れ、また、PTFE(ポリテトラフルオロエチレン/四フッ化エチレン)に比べて、機械的特性、耐摩耗性、絶縁強度、低発煙性や低有毒ガス放出性、低浸透性、低比重などの特性を発揮します。

電気機器や半導体製造分野における絶縁テープとしても、PEEK樹脂はポリイミド素材を凌ぎ、吸水率が低く、高周波領域での電気特性が良いという特徴があります。

【用途】

「タフテープ」は、耐摩耗性や電気絶縁性が必要とされる自動車、航空宇宙、一般工業、照明、バッテリーに加え、滑り軸受や耐摩耗性が要求されるワイヤーの被覆、熱シールドといった幅広い用途分野に最適です。

用途事例

◎電気機器

リチウムイオン電池円筒型18650タブ保護
ヒートサイクル試験・エイジング試験工程の仮止め
プリント基板の半田フローや半田リフローの工程で、金端子をマスキング
プリント基板の半田フローや半田リフローの工程で、スルーホールをマスキング
電気機器の絶縁用(耐熱クラスH)。
モーター・変圧器の層間絶縁
トランス・コイルの層間・外装絶縁・巻止め

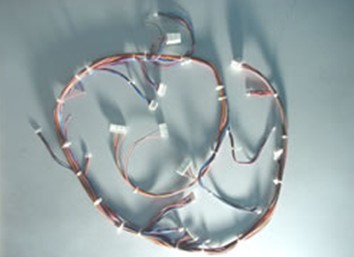

加熱後も粘着力が安定しているので、電線結束

◎自動車機器

自動車塗装の保護
加熱後も粘着力が安定しているので、電線結束
引張強度・接着力を必要とする結束・スプライス

◎化学製品

耐熱性や耐溶剤性が必要な用途に
熱源近くの仮止め
フィルム等のスプライシング(つなぎ)
フィルムの巻取の端面固定
露光・印刷時にフィルム(マスク)の止め
引張強度・接着力を必要とする包装

◎食品加工

PEEK樹脂は食品衛生法に適合しています。
PEEK樹脂は耐吸湿性が高く、蒸気にも強い素材です。
蒸気殺菌工程での仮止め
引張強度・接着力を必要とする包装

【仕様】

形式:TM-HT-25
色:半透明
総厚:45μm
基材厚:25μm
幅:25mm
長:10m
連続使用温度:260℃
基材:PEEK
接着剤:シリコン系

【PEEKとは】

PEEKはポリエーテルエーテルケトン(Poly Ether Ether Ketone)を表す、ISO1043の正式略称です。
PEEK樹脂を開発したのは英ICI社(インペリアル・ケミカル・インダストリーズ Imperial Chemical Industries)です。1978年に発表され,1981年に発売されました。Victrex社は1993年に、ICI社のPEEK事業部からMBOによって分離独立しました。
現在でも開発メーカーであるVictrex社(本社:英国ランカシャー州)が製造・販売しており、「タフテープ」はVictrex社のAPTIV Filmsを世界初で採用しました。

VICTREX社製の PEEKの利点

1.抜群の耐熱性、高温特性。(連続使用温度約260℃)
2.潤滑剤を用いることなく、低摩擦係数および高耐摩耗性を発揮
3.高い機械的強度。(衝撃、引張、クリープ、疲労、磨耗に強い)
4.荷重たわみ温度は約140℃
5.耐疲労性に優れるだけでなく耐磨耗性や寸法安定性も良好。
6.優れた耐溶性を持ち、酸、塩基およびオイルなどの一般的な溶媒に不溶
7.耐薬品性も優れており,濃硫酸や濃硝酸,飽和塩素水以外の無機・有機薬品に侵されない。
8.改質しない状態でUL94V-0の難燃性を有する。
9.低アウトガス、低発塵で高純度なためコンタミ発生を低減し、電気絶縁性を持つ
10.耐スチーム性 (高温水蒸気下でも加水分解を起こさない)
11.耐放射線性 (放射線による劣化が起こりにくい)
12.優れた電気絶縁性。

VICTREX社 PEEK樹脂APTIV Filmの物性値(文献値)データ

【ご注意】 掲載データは、基材のデータでありタフテープはこの上にシリコン系接着剤を塗布しています。 タフテープは掲載データを保証するものではありません。参考としてご覧下さい。
