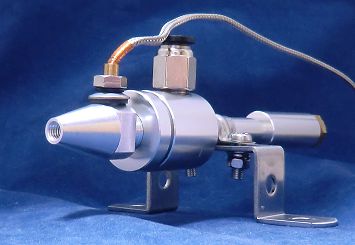

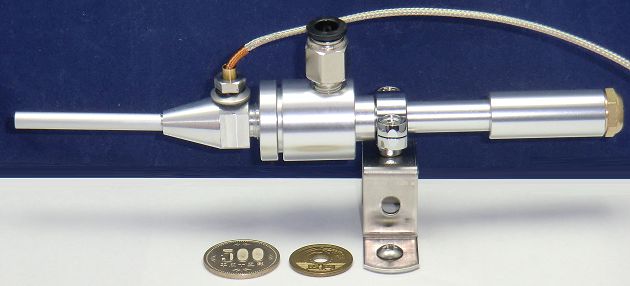

冷風クーラー ABC-28シリーズ

冷風クーラー ABC-28シリーズ

ABC-28/0.5MPa-120L/+S

1.冷風クーラー ABC-28シリーズの特長

  • 冷風噴射
    外径は小型ですが、0℃の冷風を発生します。
  • 環境に優しい製品
    冷風クーラーは、冷媒を使用しない、環境に優しい製品です。
  • 温度制御
    冷風クーラーは内蔵の熱電対とコントローラーを使用して正確な温度制御を行うことができます。
  • 非接触冷却
    冷風クーラーは、空気で冷却するので非接触冷却が出来ます。
  • フレキシブル
    先端にM6の内ネジを切っているので、色々な長さの金具を取り付けることが出来ます。
  • 簡単設置
    冷風クーラーは圧縮空気の配管だけ。
    圧縮空気の圧縮エネルギーを利用して低温の気流を発生させます。
  • 加熱冷却制御
    熱風ヒーターと併用して、加熱冷却制御ができます。

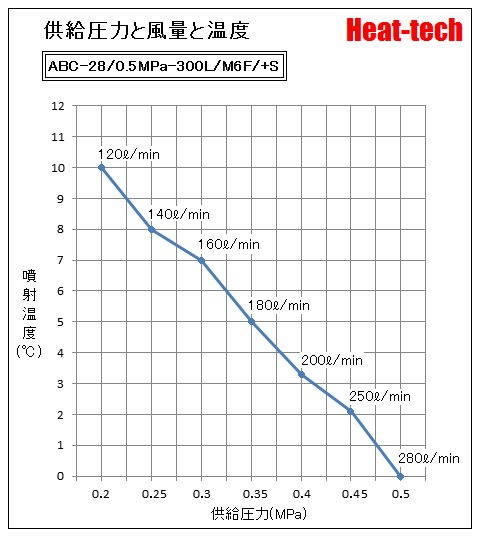

2.供給圧力と風量と温度

供給圧力と風量と温度

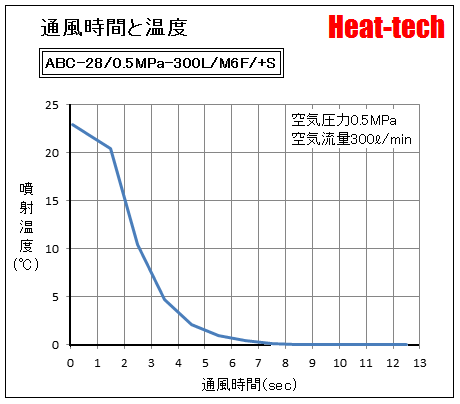

3.通風時間と温度

通風時間と温度

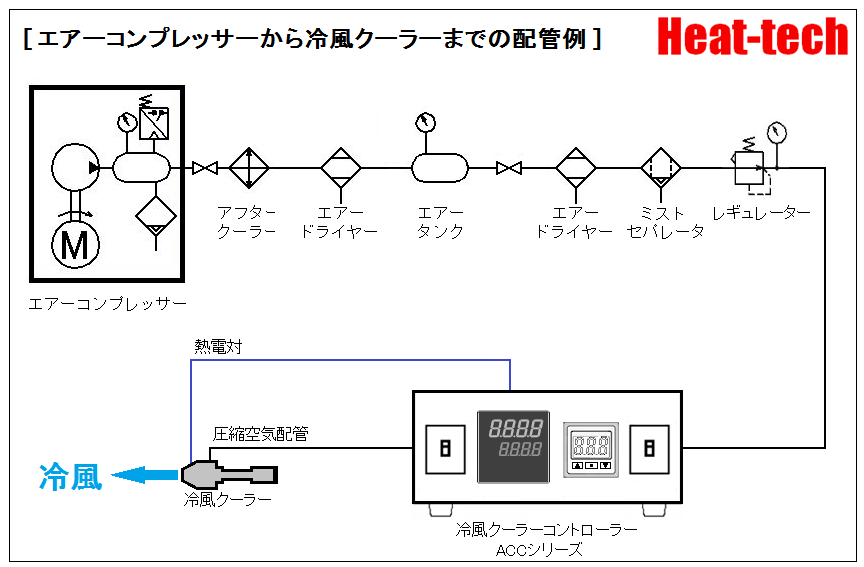

4.冷風クーラーコントローラーACCによる自動制御

冷風クーラーコントローラーACCによる自動制御

5.ABCの構成と仕様

冷風クーラー ABC-28シリーズ

型式噴射口空気圧空気流量
ABC-28/0.5MPa-300L/M6F/+SM60.5MPa300L/min
ABC-28/0.5MPa-300L/φ6-L50/+Sφ6-L50
ABC-28/0.5MPa-300L/φ6-L100/+Sφ6-L100
ABC-28/0.5MPa-300L/φ6-L指定長/+Sφ6-L指定長
ABC-28/0.5MPa-300L/φ5-SB/+Sφ5-側面噴射口型

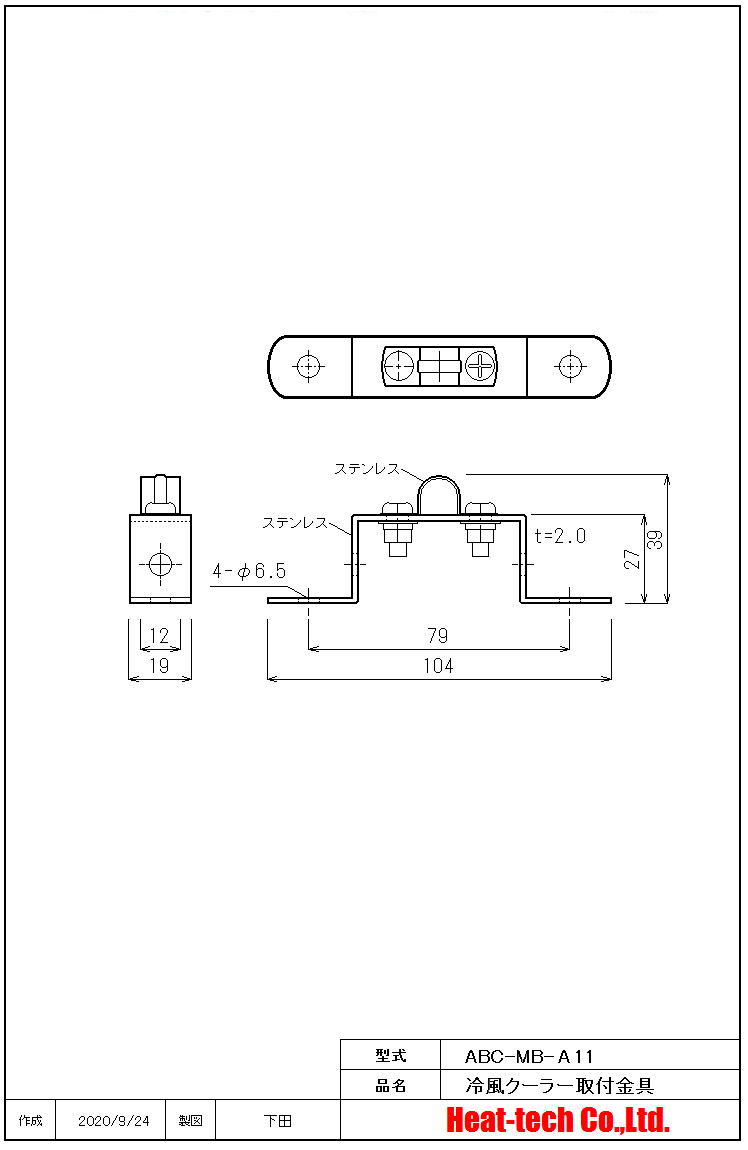

ABC-MB-A11取付金具

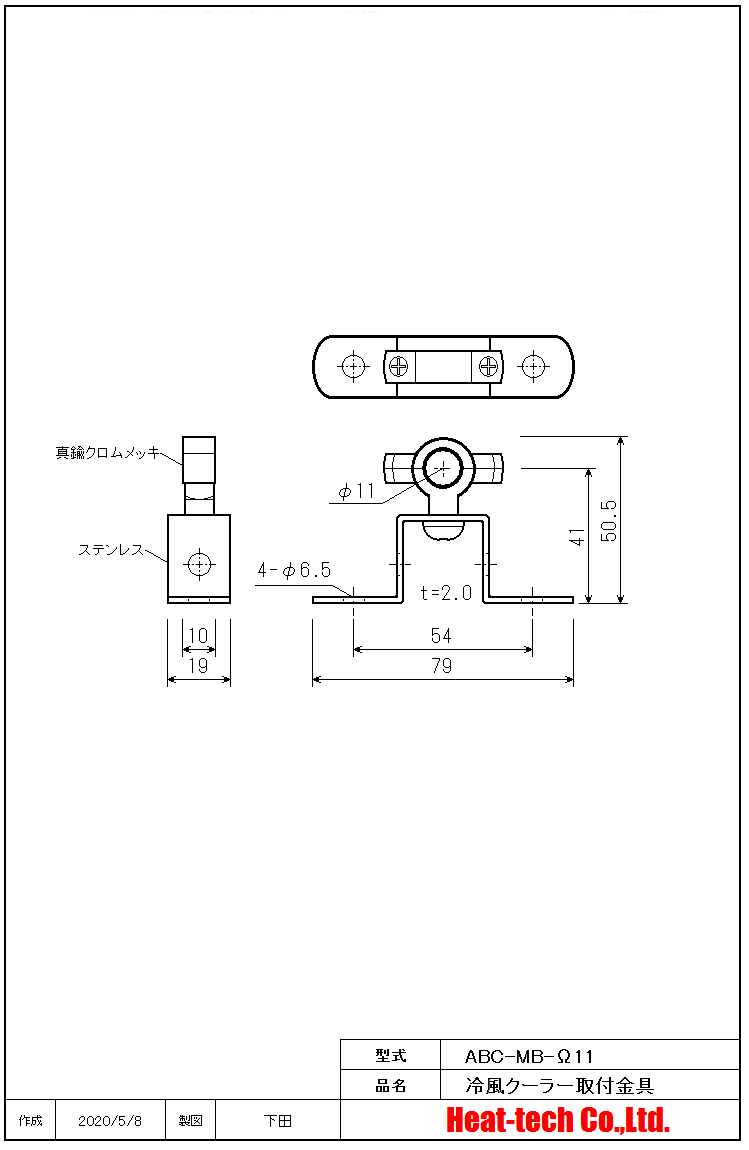

ABC-MB-Ω11取付金具

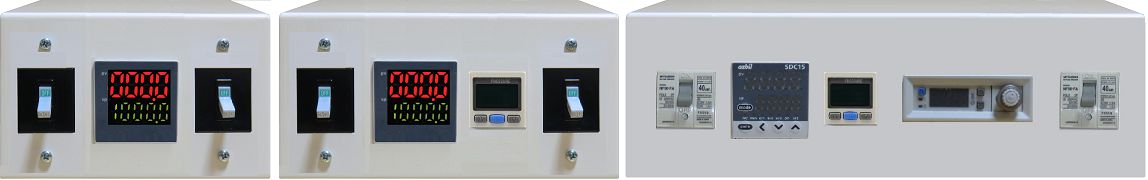

冷風クーラーコントローラーACCシリーズ

冷風クーラーコントローラーACCシリーズ

型式特長
ACC-0.7MPa-300L温度調節器表面搭載
ACCP-0.7MPa-300L温度調節器・圧力計表面搭載
ACCPFM-0.7MPa-200L温度調節器・圧力計・流量計表面搭載
ACCPFM-0.7MPa-300L温度調節器・圧力計・流量計表面搭載

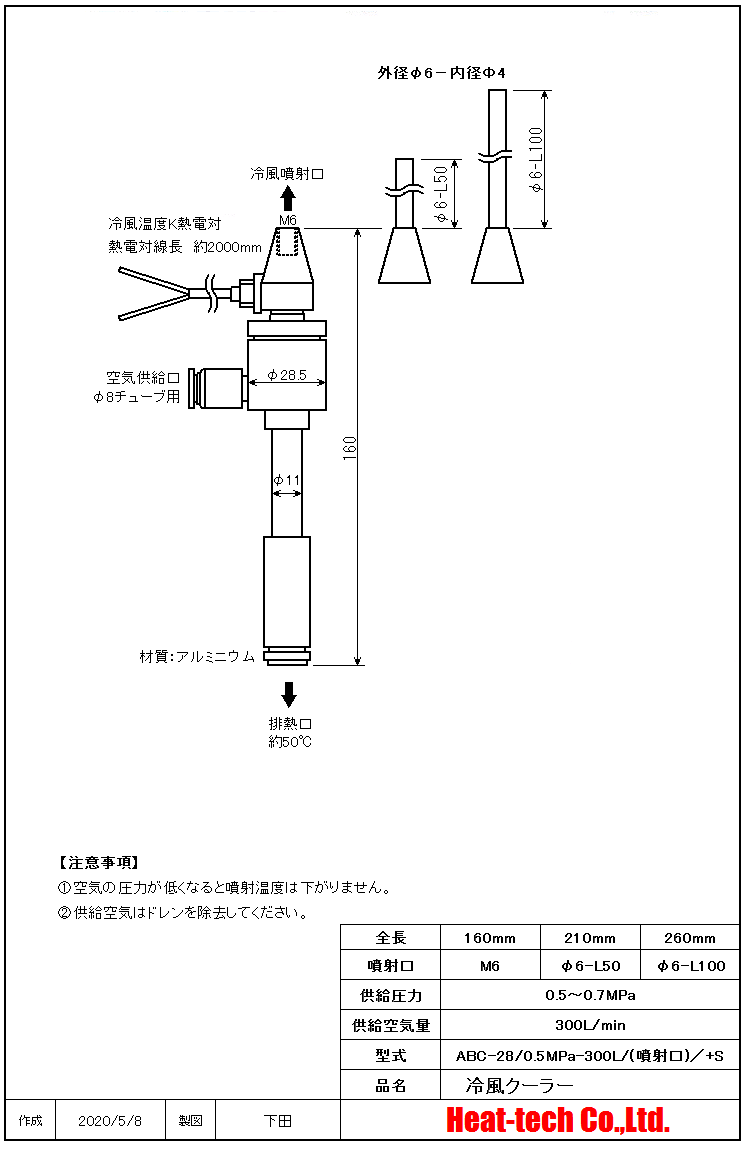

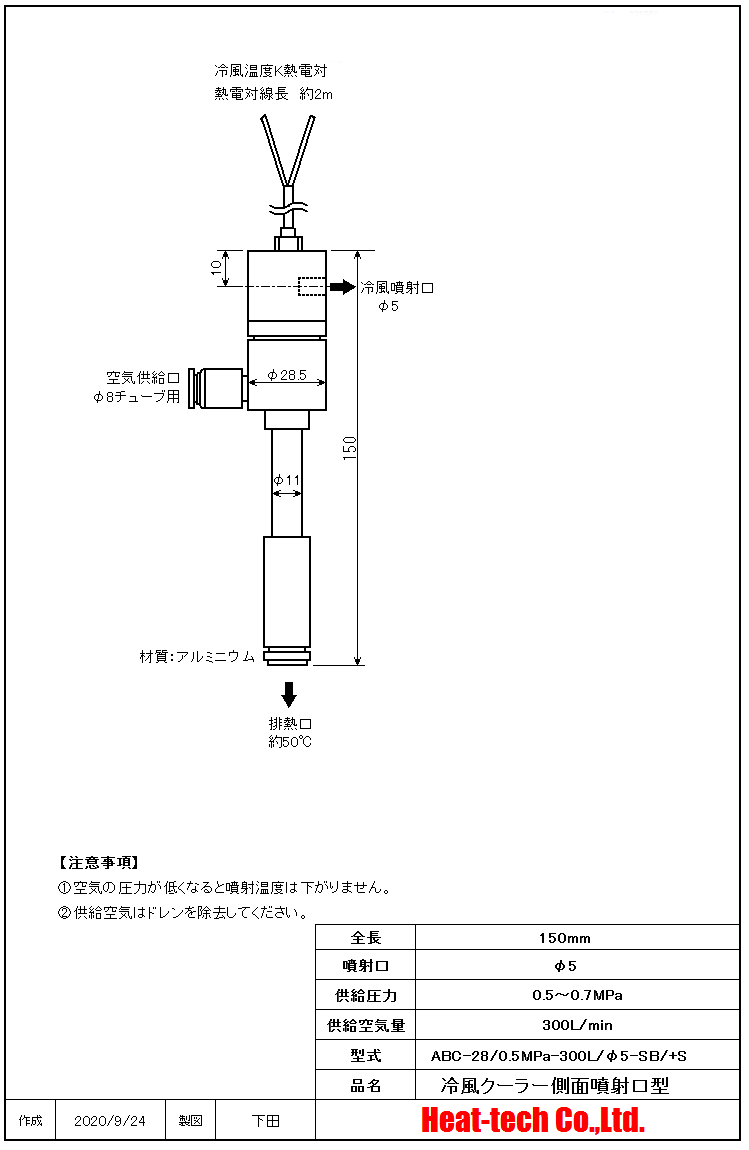

6.ABCの外形図

ABCの外形図

ABCの外形図

ABCの外形図

ABCの外形図



7.注意事項

注意事項

  • 排熱口は約50℃になります。 手で触れないように注意してください。
  • 供給圧力が不足すると室温に近づきます。
  • ミストセパレータを使用して、乾燥した清浄空気を供給して下さい。
  • 冷却対象物と冷風噴射口は出来るだけ近づけて下さい。
  • 冷却距離が長いと周囲の空気を巻き込み冷却効果は低下します。
