高機能 ヒーターコントローラー HHC2 シリーズの概要

高機能 ヒーターコントローラー HHC2 シリーズの概要

【特徴】

HHC2は基本機能にオプションを組合せ、カスタマイズして使用するヒーターコントローラーです。

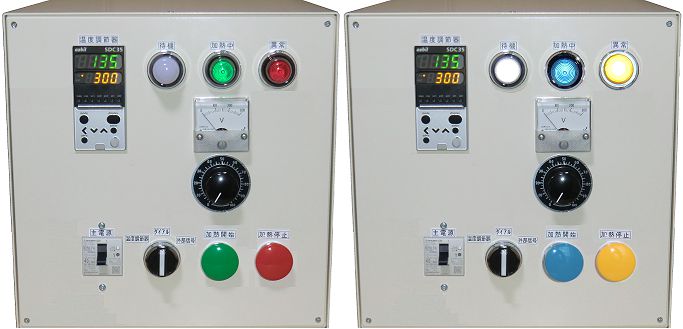

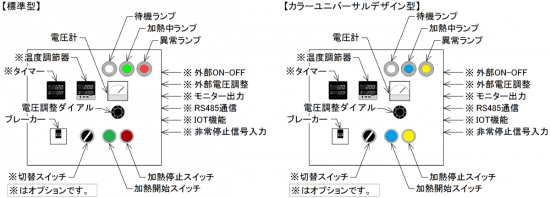

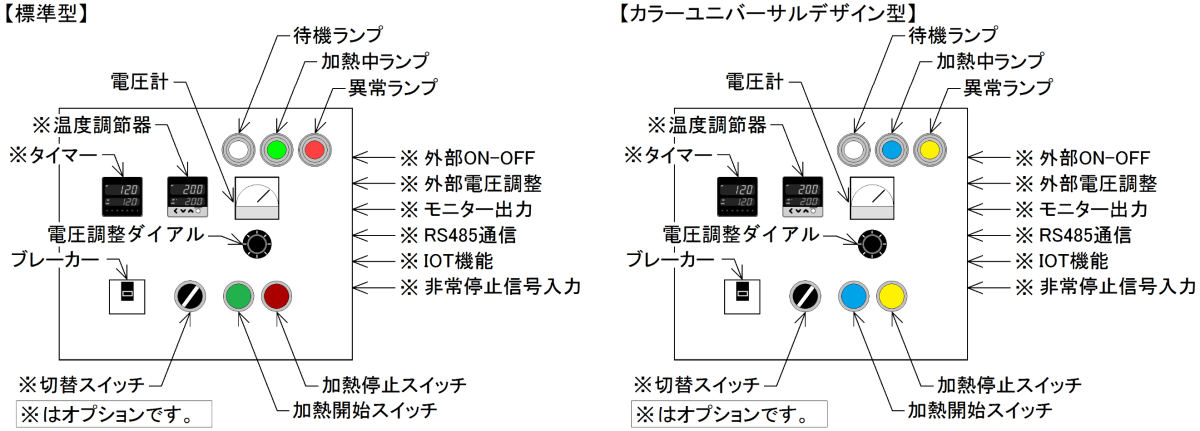

  • カラーユニバーサルデザイン型をオプションCUDで指定できます。
    白青黄色表示灯を採用し、操作ボタンも青色と黄色にしました。
    誰にでも見やすい配色です。
  • 手動で電圧をコントロールする機能と、設定電圧でON-OFFさせる機能に加え、
    電圧のスローアップや電流制限機能,過電流ブレーカーなど、ハロゲンヒーターの加熱に必要な安全装置を十分に組み込んでいます。
  • オプション選択の温度調節器搭載型は、熱電対仕様と放射温度計仕様があります。
  • オプション選択で、外部信号でもON-OFFや電圧のコントロールが可能です。
  • オプション選択のIOT機能搭載型では、設定温度、加熱温度、稼働時間、稼働回数、ヒーター交換回数、MTBFなどのデータが確認できます。
  • オプション選択で二重化した過昇温警報管理ができます。
  • オプション選択のワンショットタイマーを使用して、精密加熱試験ができます。

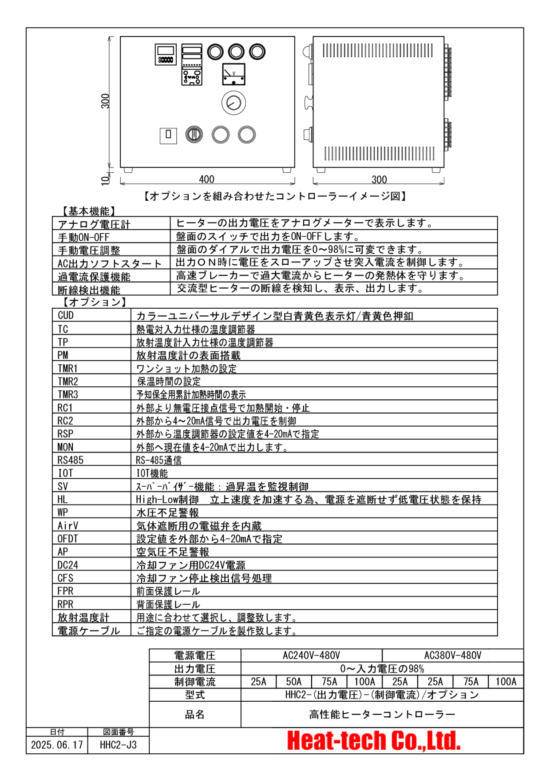

400V対応 高機能ヒーターコントローラー — HHC2シリーズに待望の新モデル登場!

現場に求められる「高機能」と「標準化」を、この一台に。
400Vヒーター制御の新たなスタンダードとして、HHC2シリーズの最新モデルを追加ラインアップいたしました。
高電圧環境でも安定した温度制御を実現し、多様な追加機能で実験・研究施設から製造現場まで、幅広いニーズに的確にお応えします。
研究開発・産業設備の次なる進化に、HHC2シリーズが最適解です。
このヒーターコントローラーは240Vから480Vまで使用できます。

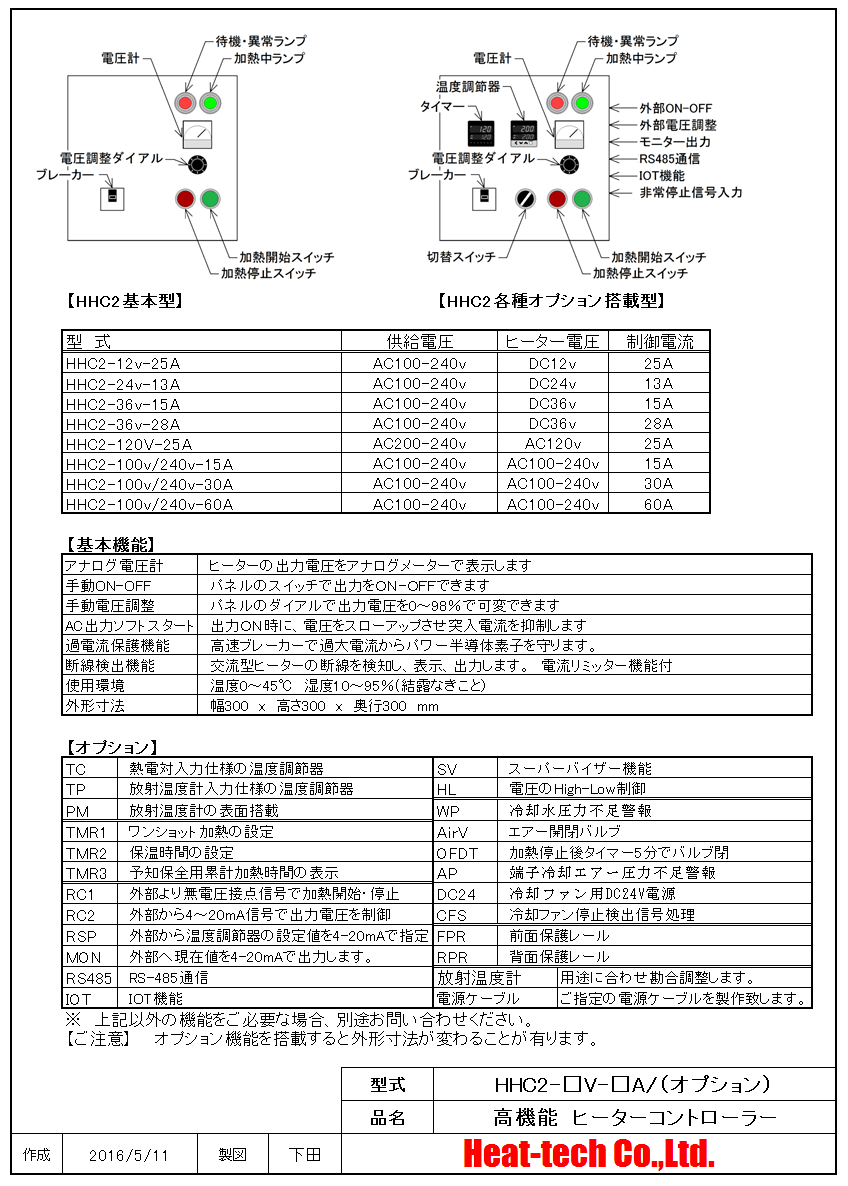

高機能 ヒーターコントローラー HHC2 シリーズ

型 式 供給電圧 ヒーター電圧 最大出力
HHC2-12v-300w AC100-240v DC12v 330w
HHC2-24v-330w AC100-240v DC24v 330w
HHC2-36v-600w AC100-240v DC36v 500w
HHC2-36v-1kw AC100-240v DC36v 1kw
HHC2-120V-3kw AC200-240v AC120v 3kw
HHC2-100v-240v-15A AC100-240v AC100-240v 3kw
HHC2-100v-240v-30A AC100-240v AC100-240v 6kw
HHC2-100v-240v-60A AC100-240v AC100-240v 12kw
HHC2-AC240-480V-25A AC240-480V AC240-480V 25A
HHC2-AC240-480V-50A AC240-480V AC240-480V 50A
HHC2-AC240-480V-75A AC240-480V AC240-480V 75A
HHC2-AC240-480V-100A AC240-480V AC240-480V 100A
HHC2-AC380-480V-25A AC380-480V AC380-480V 25A
HHC2-AC380-480V-50A AC380-480V AC380-480V 50A
HHC2-AC380-480V-75A AC380-480V AC380-480V 75A
HHC2-AC380-480V-100A AC380-480V AC380-480V 100A

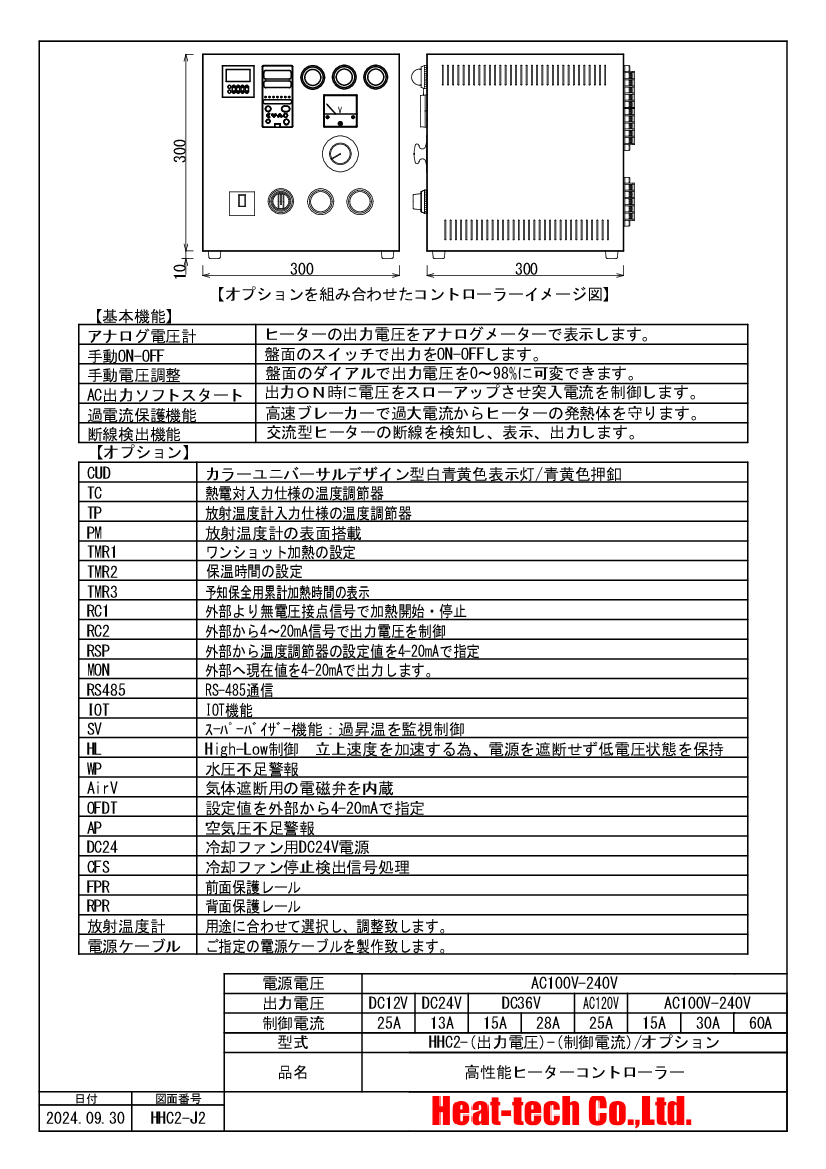

【基本機能】

電源電圧 単相 AC100V~240V AC240V~480V AC380V~480V
制御電流(直流型) 12v-300W / 24V-300W / 36V-500W / 36V-1kW
制御電流(交流型) 15A / 30A / 60A 25A / 50A / 75A / 100A
アナログ電圧計 ヒーターの出力電圧をアナログメーターで表示します
手動ON-OFF パネルのスイッチで出力をON-OFFできます
手動電圧調整 パネルのダイアルで出力電圧を0~98%で可変できます
AC出力ソフトスタート 出力ON時に、電圧をスローアップさせ突入電流を抑制します
過電流保護機能 高速ブレーカーで過大電流からパワー半導体素子を守ります。
断線検出機能 交流型ヒーターの断線を検知し、表示、出力します。 電流リミッター機能付
使用環境 温度0~45℃ 湿度10~95%(結露なきこと)
外形寸法 幅300 x 高さ300 x 奥行300 mm



【オプション】

略称 内容
CUD カラーユニバーサルデザイン型白青黄色表示灯/青黄色押釦
TC 熱電対入力仕様の温度調節器
TP 放射温度計入力仕様の温度調節器
PM 放射温度計を表面搭載します。
SV スーパーバイザー機能 専用の温度調節器を表面搭載して、過昇温を監視制御します。
HL High-Low 制御 立上りを早くするために、電源を完全に遮断せず低温状態を保持します。
TMR1 タイマーの表面搭載-ワンショット加熱の設定
TMR2 タイマーの表面搭載-保温時間の設定
TMR3 タイマーの表面搭載-予知保全用累計加熱時間の表示
RC1 リモート/ローカル 切替スイッチを表面搭載して、外部より無電圧接点信号で加熱開始・停止。
RC2 リモート/ローカル 切替スイッチを表面搭載して、外部から4~20mA信号で出力電圧を制御します。
RSP 設定値を外部から4-20mAで指定します。
MON 現在値を外部へ4-20mAで出力します。
RS485 RS-485通信 設定値・現在値・アラーム状態などを指定・確認できます。
IOT IOT機能 設定値・現在値・稼働時間・稼働回数などを指定・確認できます。
AirV エアー開閉バルブ
OFDT エアー閉鎖バルブ、加熱停止後冷却タイマー5分
WP 冷却水圧力不足警報
AP 端子冷却エアー圧力不足警報
DC24 冷却ファン用DC24V電源
CFS 冷却ファン停止検出信号処理

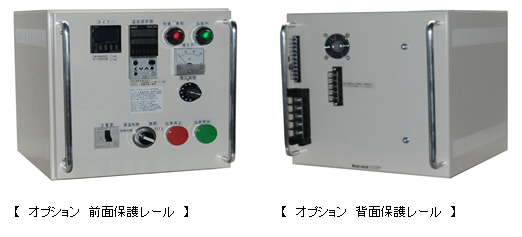

FPR 前面保護レール
RPR 背面保護レール
放射温度計 ご希望の用途に合わせた放射温度計を調達し、ヒーターコントローラーに勘合調整します。
電源ケーブル ご指定の電源ケーブルを製作致します。

※上記以外の機能をご必要な場合、別途お問い合わせください。

[ご注意] 機能を追加すると、外形寸法が変わることが有ります。

オプション詳細高性能ヒーターコントローラー詳細

高性能ヒーターコントローラー詳細

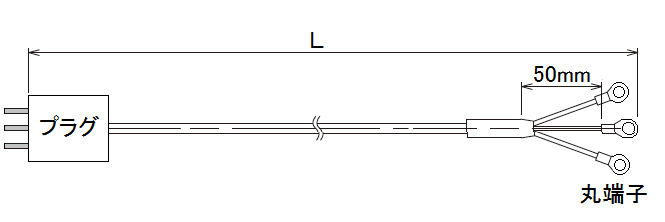

ヒーターコントローラー用電源ケーブル

ご指定の電源ケーブルを製作致します。

ヒーターコントローラー用電源ケーブル

ヒーターコントローラー用電源ケーブル

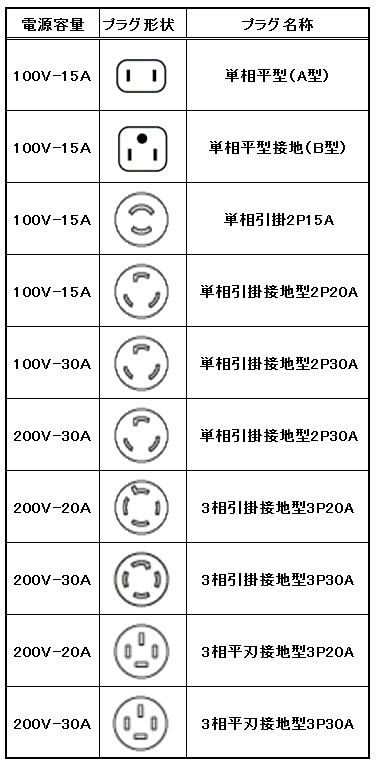

※上図に無いプラグやコネクターがご必要な場合、可能な限り製作いたします。

<<見積型式指定方法>>

(ヒーターコントローラー型式)用-(プラグ形状)-(ケーブル長)

<<見積型式例>>

HCA-AC100/200V-15A用-単相平型接地-5m
