紫外線線型照射器

1.UVL-115の特徴

紫外線線型照射装置UVL-115は棒状紫外線灯を使用した照射器です。

1)スリムな筐体にインバーター安定器を内蔵しました。
100Vを供給するだけで紫外線を照射できます。

2)強い殺菌作用が有ります。
253.7nm-8Wのランプは、波長の中央値が253.7nm(透明色)で、UVC領域の出力は2.5Wです。
極僅かに、青紫色や緑色も出力しています。

3)立上りが早いので、加熱時間の短縮が出来ます。
2秒で80%出力になります。

4)完璧なクリーン加熱を実現し、クリーンルームや真空中の加熱も可能です。
真空容器で使用できます。
真空曹の中に入れると、初期に無機接着剤からの若干のガス放出がありますので予め真空処理が必要です。

5)並べて使うと面照射ができます。
並べて使うと広い面積を照射できます。

6)ポリカ-ボネ-トで紫外線をだいたい遮光できます。
ポリカーボネートは、波長200~300nm(UVC)では透過率0% 、波長300~380nm(UVA)では透過率0.2%、
クリーンベンチで使用される253.7nmや電気泳動やクロマトグラフィーによる蛍光検出で用いられる波長350~360nmも防ぎます。
ポリカーボネートの光透過率は約85%、紫外線照射による対象物の変化も、ポリカーボネート越しに安全に撮影できます。
尚、紫外線吸収剤含有品を使用すると遮光領域は約400nmまで上がります。
厚さ4mmのソーダガラスはUVCを100%、UVAを30%遮光できます。

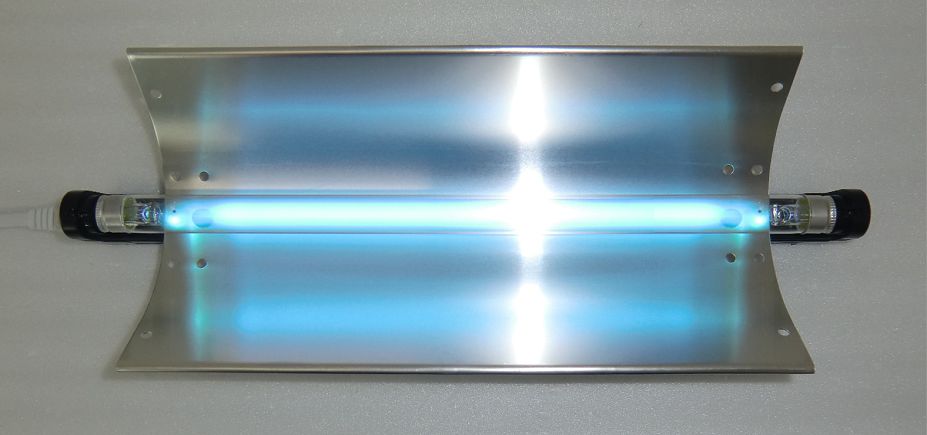

2.UVL-115の外形写真

UVL-115の外形写真

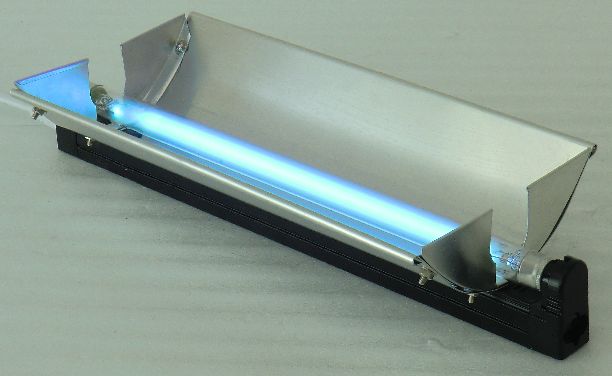

<標準品>

紫外線線型照射器 標準品

<標準品>

紫外線線型照射器

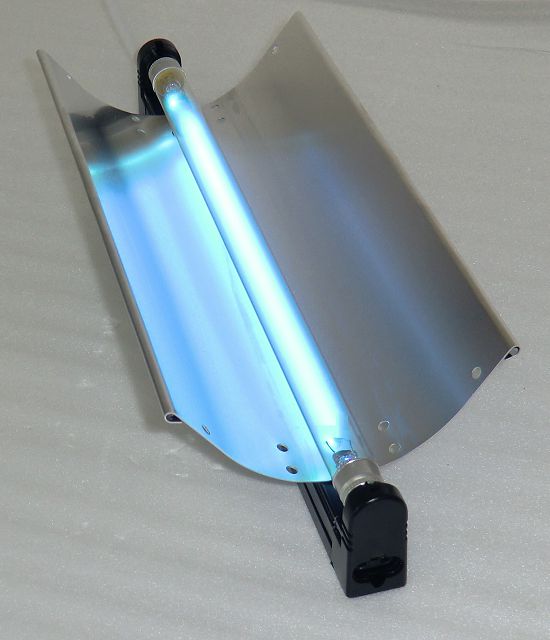

<オプション 側面保護板追加>

3.UVL-115の仕様

型式 UVL-115
電圧 AC100V
定格電力 8W
全長 312mm
全幅 115mm
全高 65mm
紫外線周波数 253.7nm 354nm
紫外線出力 2.5W 0.80W
1m紫外線放射強度 27μW/c㎡ 8.8μW/c㎡
設計寿命 4000時間 2000時間

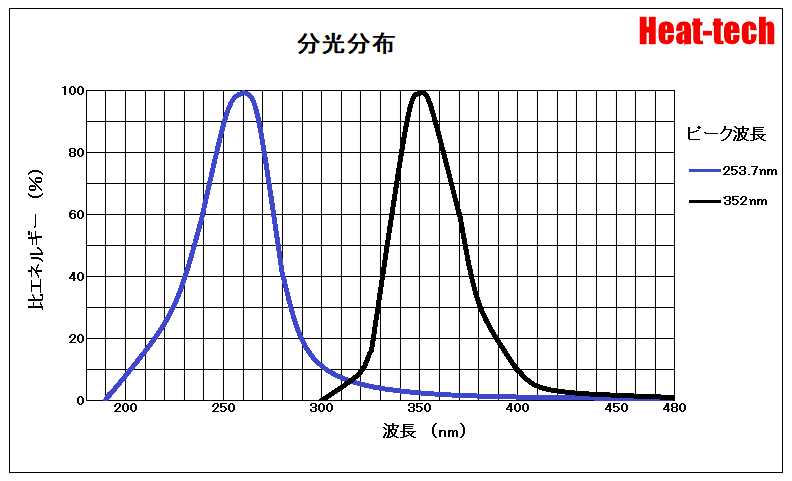

4.UVL-115の分光分布

UVL-115の分光分布

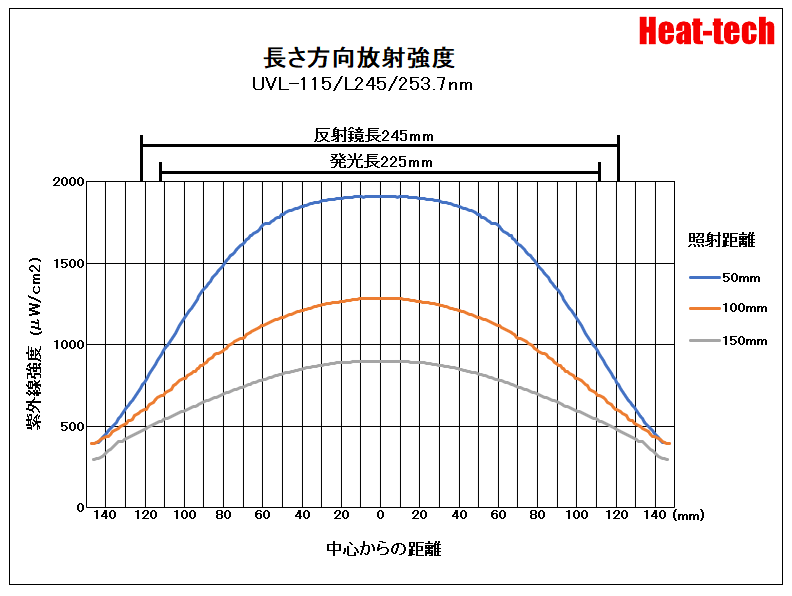

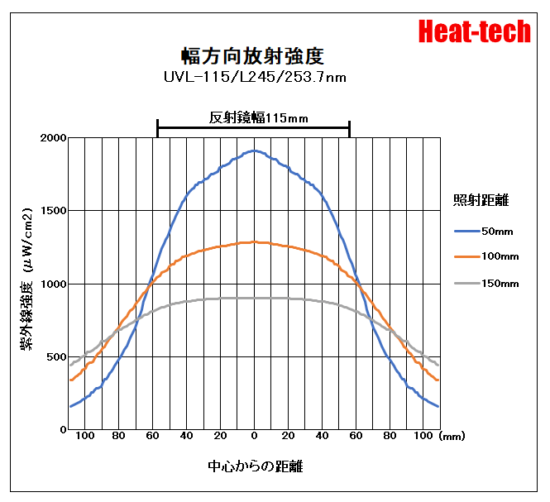

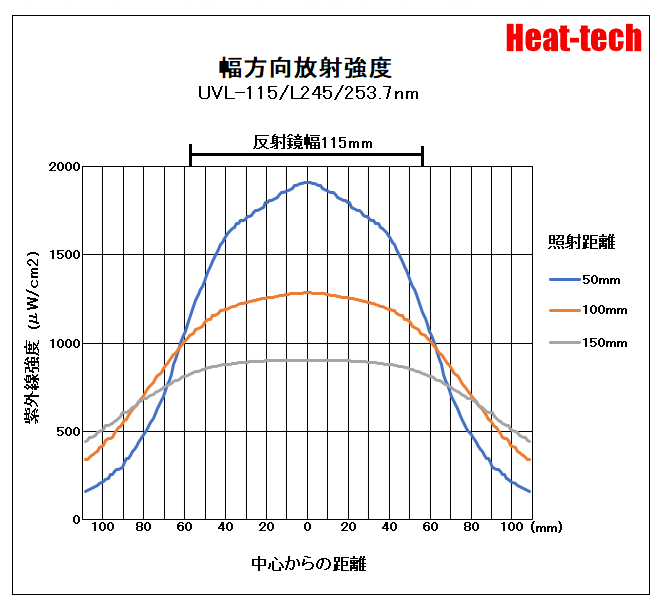

5.UVL-115の紫外線強度分布

UVL-115の紫外線強度分布

UVL-115の紫外線強度分布

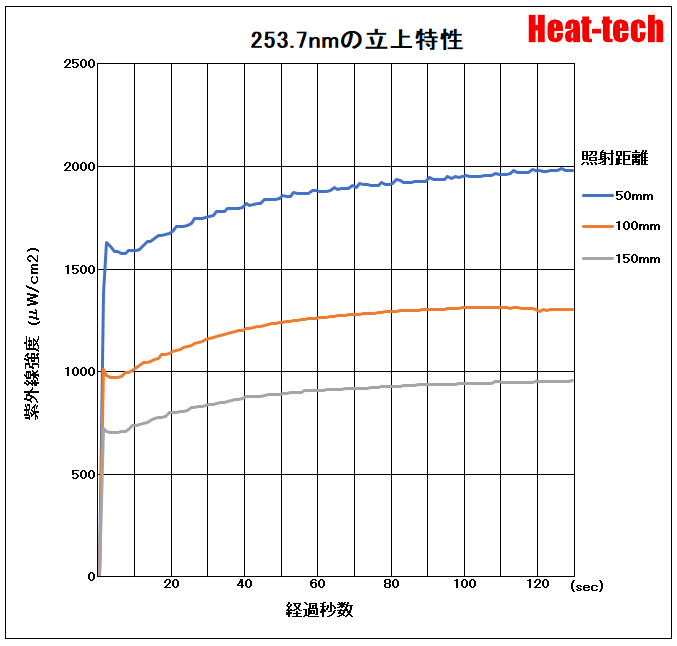

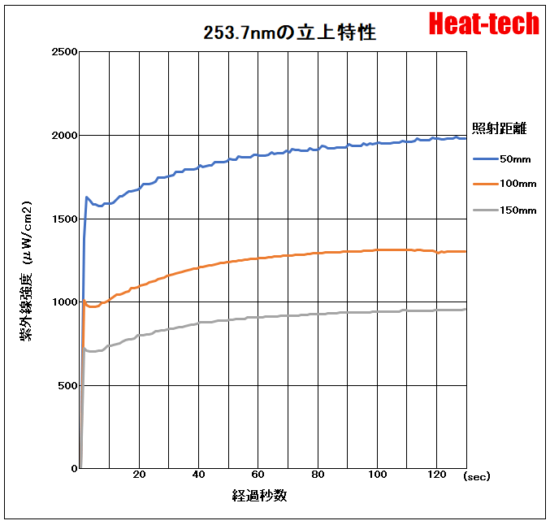

6.UVL-115の立ち上がり時間

UVL-115の立ち上がり時間

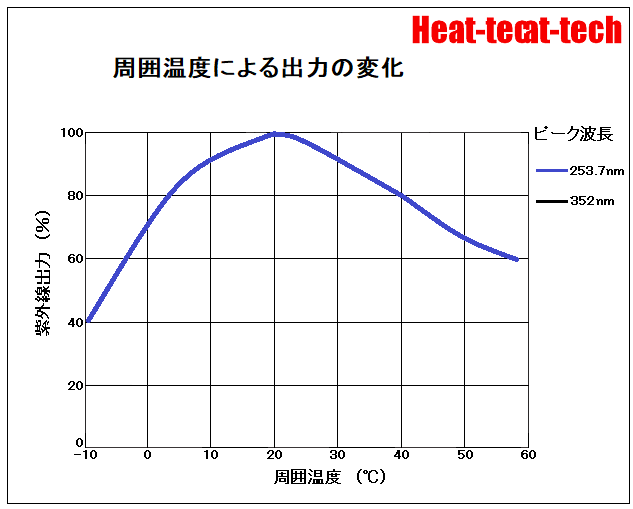

7.UVL-115の周囲温度と出力

UVL-115の周囲温度と出力

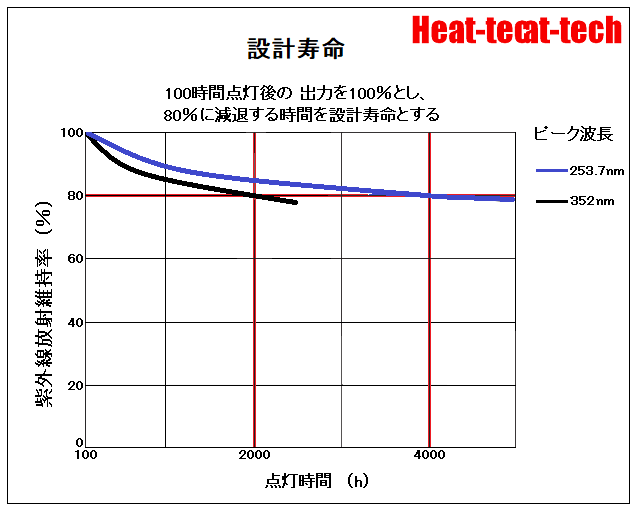

8.UVL-115の設計寿命

UVL-115の設計寿命

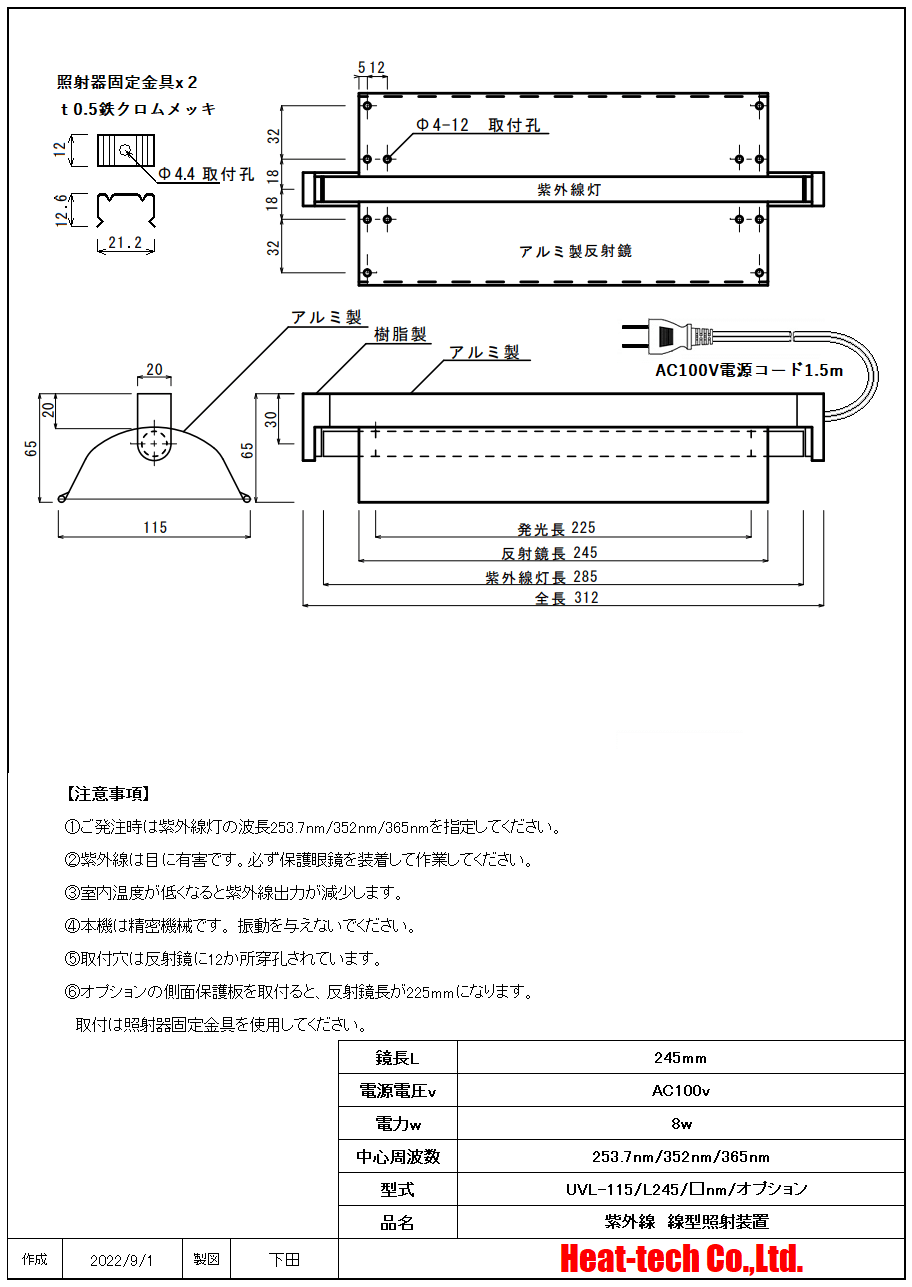

9.UVL-115の外形図

UVL-115の外形図
