高温加熱法－ドーム加熱

基本原理

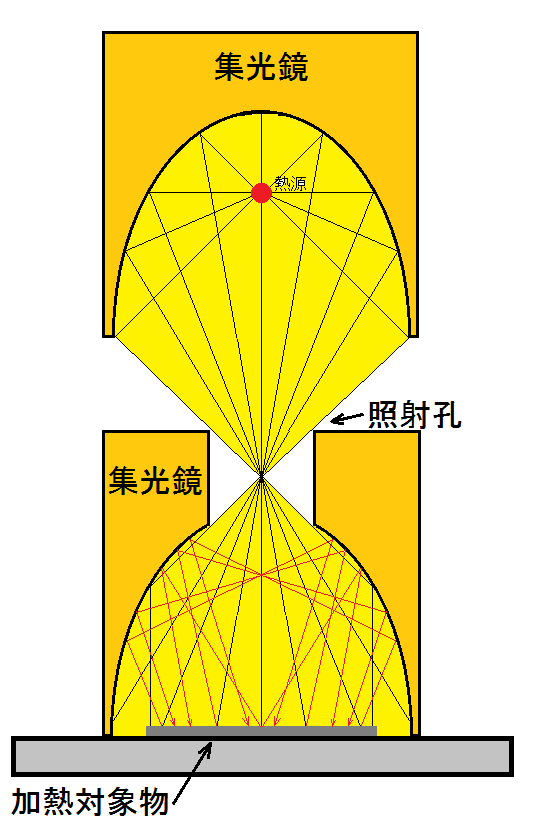

比較的広範囲を加熱する場合や板状の素材を均一加熱する場合は、ドームカバーを使用します。
ドームカバーに耐久性が必要な場合、弊社の集光鏡をドームカバーとして使用することもできます。

照射孔から照射された光エネルギーは加熱対象物に照射され一部が吸収されます。
一般的に反射率の高い素材は光エネルギーを反射して高温にはなりません。
ドーム加熱の場合、吸収されなかった光エネルギーはドーム内で複数回再反射され、散乱、吸収されます。
繰り返しの反射と吸収により、開放加熱と比べて温度が高くなります。
ドームの中に不活性ガスを充填すると、非酸化加熱を行うことが出来ます。
この加熱方法はインデックステーブルなどの間欠動作をする搬送装置では特に有効です。

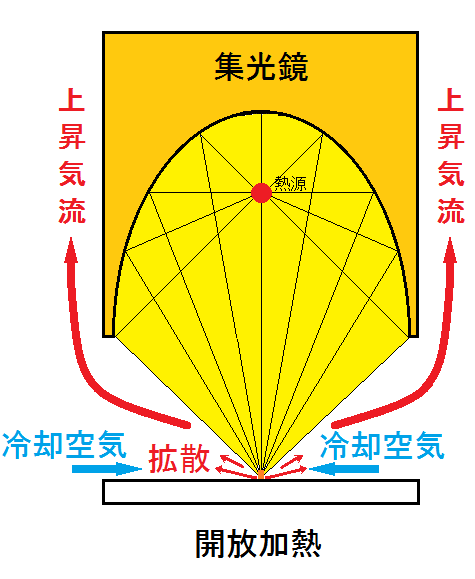

上昇気流による悪影響の防止

開放加熱は、加熱対象物の周囲に有る空気も加熱して、空気が熱膨張し軽くなるので、上昇気流が発生します。
上昇気流により希薄化して低圧になった空間に、常温常圧の空気が流れ込みます。
この流れ込む空気は、加熱対象物に接触して常温まで冷却しますので加熱作業には良くありません。
枠加熱に冷却空気の気流は発生しないので、効果的な加熱環境を作ります。

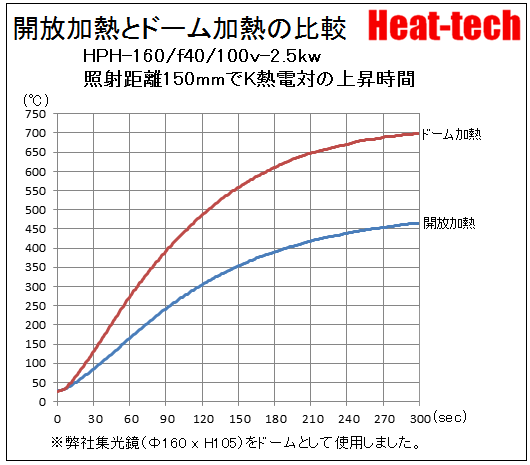

開放加熱と集光鏡を使用したドーム加熱の比較
