ハロゲンラインヒーターの概要と機種選定

ハロゲンラインヒーターの概要と機種選定

ハロゲンラインヒーターの概要と機種選定

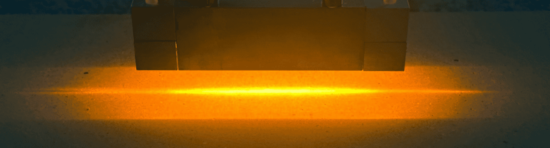

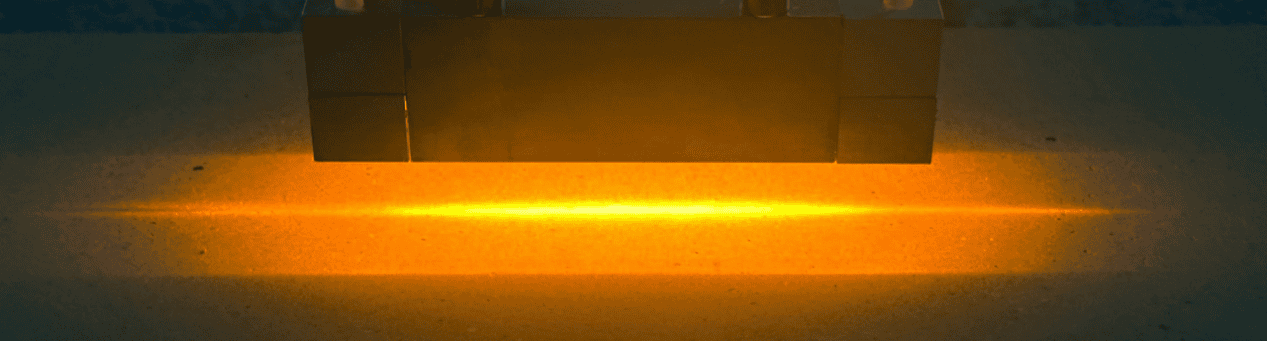

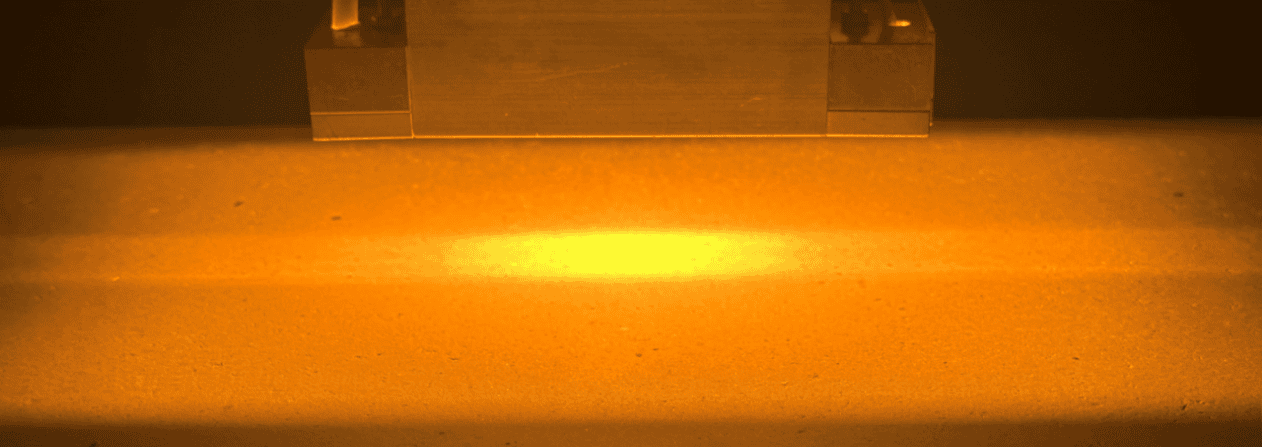

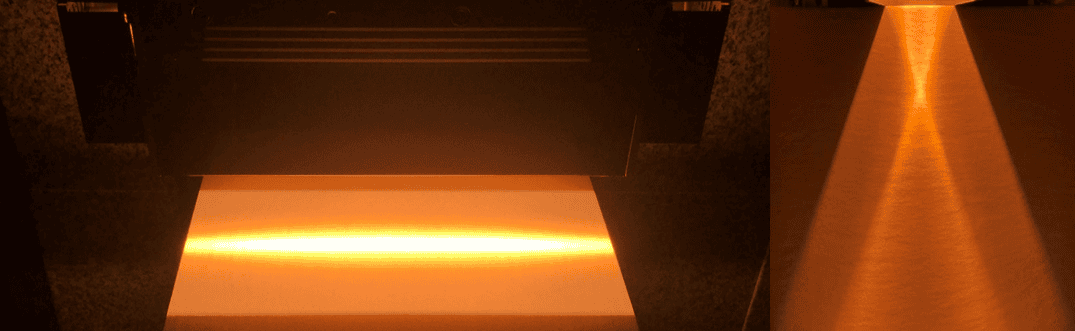

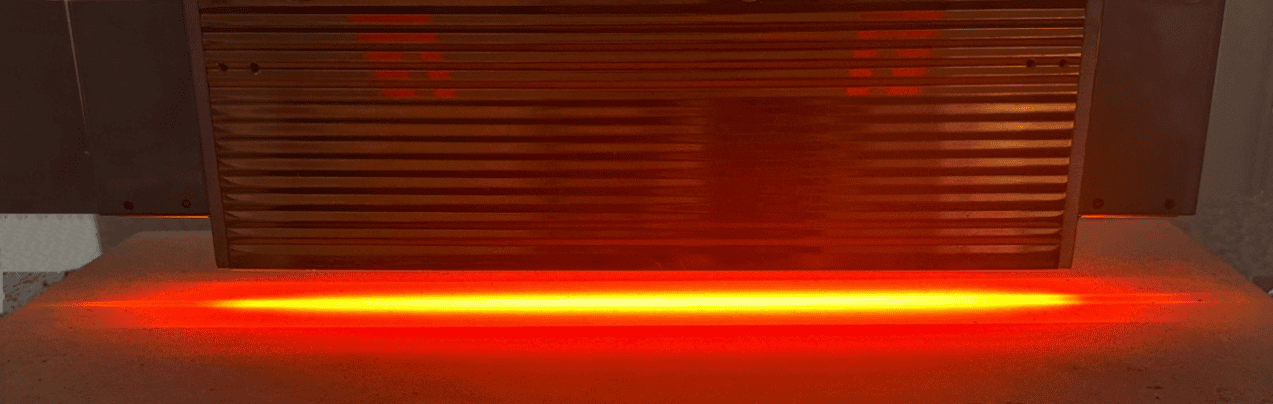

線加熱用集光型

ハロゲンラインヒーターの概要と機種選定

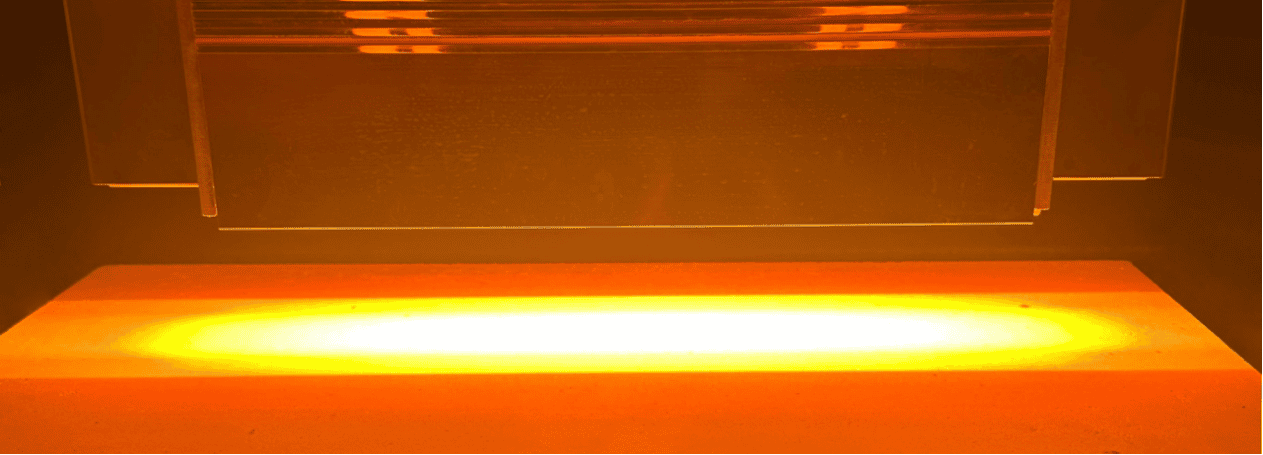

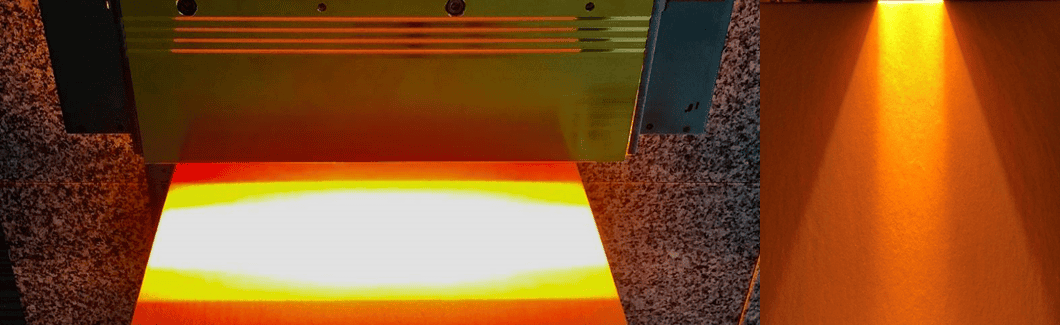

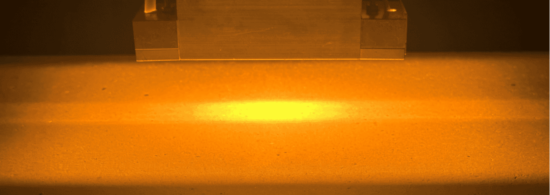

面加熱用平行光型

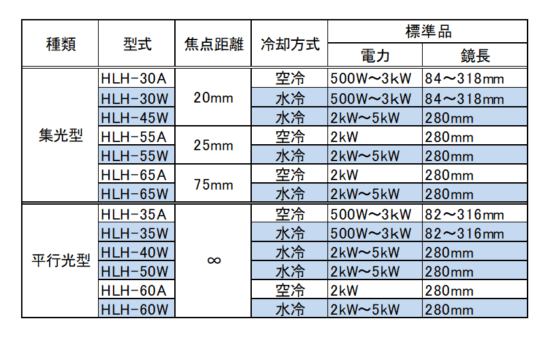

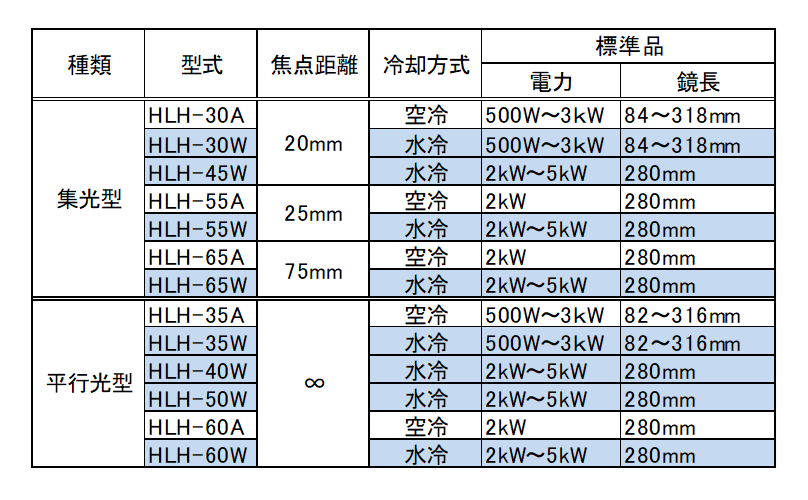

1.ハロゲンラインヒーター 型式一覧



型式 光軸 焦点距離 冷却方式 電力 ミラー長
HLH-30A 集光型 20mm 空冷 200w~5kw 84~1000mm 詳細はこちら
HLH-30W 水冷 200w~9kw 50~500mm 詳細はこちら
HLH-55A 25mm 空冷 2kw~16kw 280~2500mm 詳細はこちら
HLH-55W 水冷 2kw~26kw 100~2500mm 詳細はこちら
HLH-65A 75mm 空冷 2kw~16kw 280~2500mm 詳細はこちら
HLH-65W 水冷 2kw~26kw 100~2500mm 詳細はこちら
HLH-35A 平行光型 空冷 200w~5kw 82~1000mm 詳細はこちら
HLH-35W 水冷 500w~12kw 50~1300mm 詳細はこちら
HLH-60A 空冷 2kw~16kw 280~2500mm 詳細はこちら
HLH-60W 水冷 2kw~26kw 100~2500mm 詳細はこちら

2.機種選定の方法

2-1 線加熱

ハロゲンラインヒーターの概要と機種選定

加熱長が250mm以下では、HLH-30シリーズを選択します。

ハロゲンラインヒーターの概要と機種選定

加熱長が250mm以上では、HLH-55シリーズを選択します。

2-2 面加熱

ハロゲンラインヒーターの概要と機種選定

加熱幅が35mm以下では、HLH-35シリーズを選択します。

ハロゲンラインヒーターの概要と機種選定

加熱幅が30-60mmでは、HLH-60シリーズを選択します。

ハロゲンラインヒーターの概要と機種選定

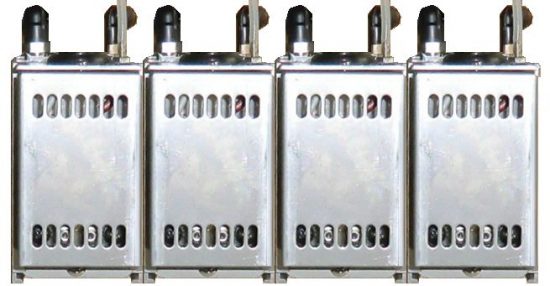

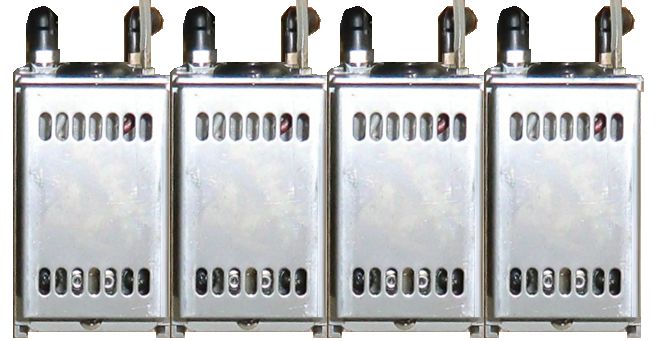

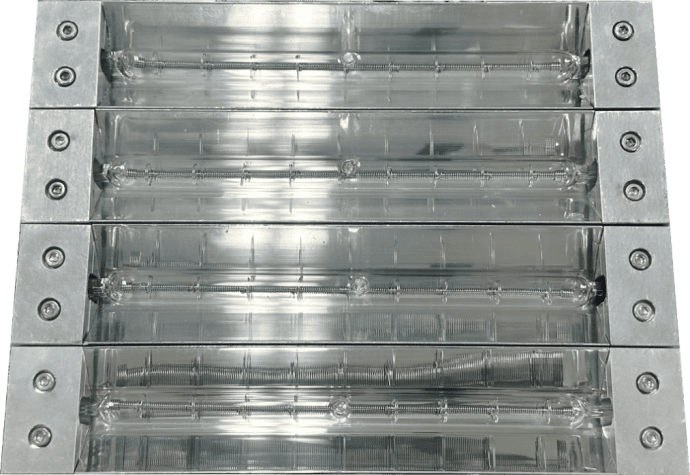

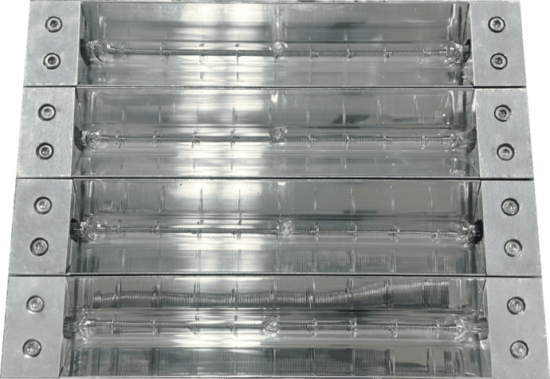

加熱幅が60mmを超え、加熱長が300mm以下の場合は、HLH-35Wを組合せて使用します。

ハロゲンラインヒーターの概要と機種選定

加熱幅が60mmを超え、加熱長も300mmを超える場合は、HLH-60Wを組合せて使用します。

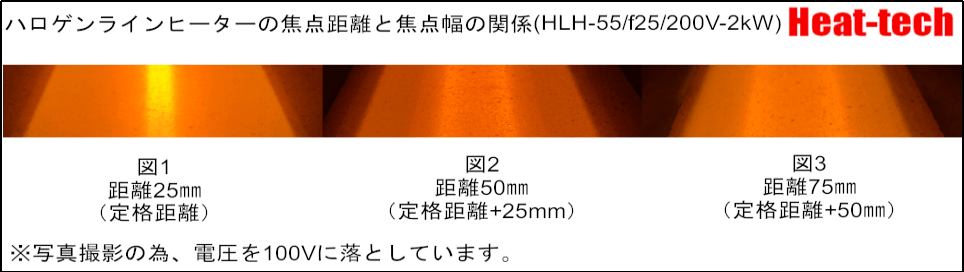

3.焦点距離と照射幅

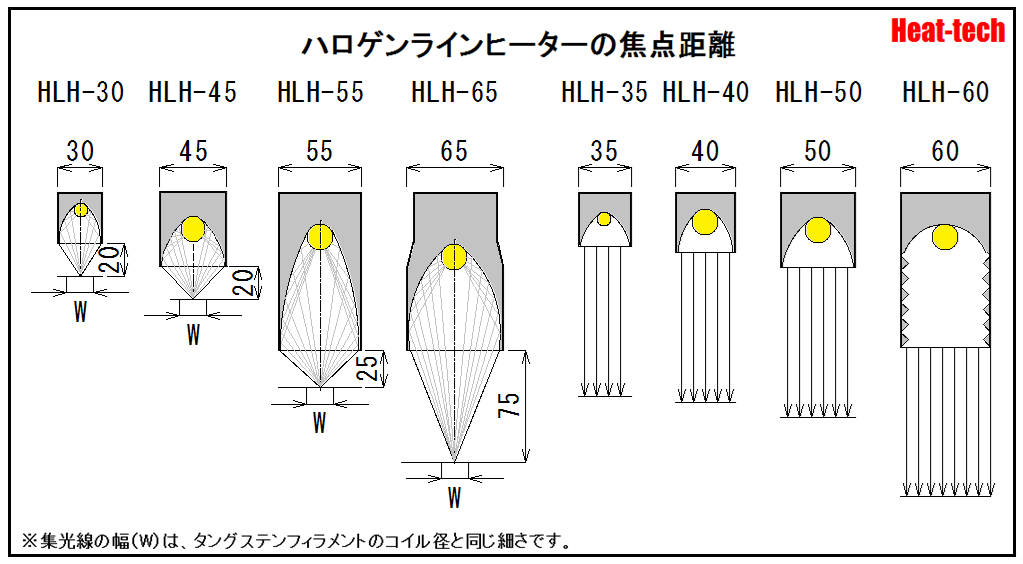

ハロゲンラインヒーターの焦点距離

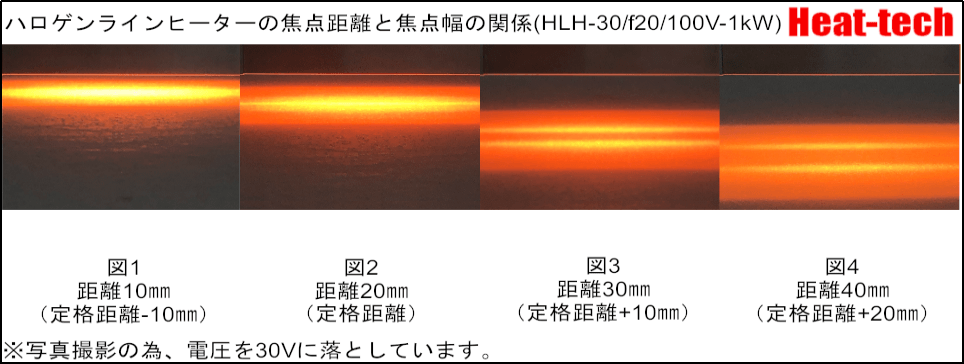

集光型の焦点距離と照射幅 HLH-30W

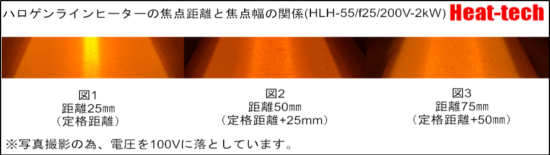

HLH-55W アウトフォーカス

4.ハロゲンラインヒーターの特徴

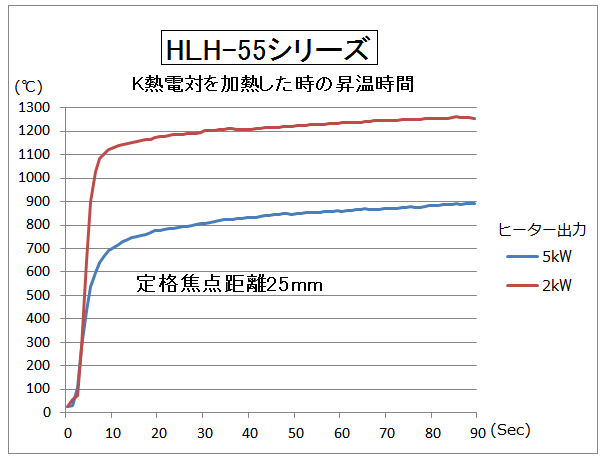

4-1.高温加熱、わずか5秒で1000℃ に昇温します!
電気から放射エネルギーへの変換効率が高く、
ハロゲンランプのエネルギーを線上に集中させると、1250℃の高温になります。

ハロゲンラインヒーターの概要と機種選定

4-2.瞬間加熱、加熱時間短縮ができます。
HPHは大量の熱を光速で伝えるため、装置の小型化、加熱時間の短縮ができます。
今まで、アイドリングに30分かけていたのが、アイドリングタイムはゼロにできます。
省温のタイムラグが無いので、手待ち時間の無駄を省きます。

昇温が速いので、アイドル時には電源OFFにできます。 省エネで電気代を節約できます。
電気使用料金も、1日当たり、2kw x 0.5h x 12.16 =12,16円コストダウン
年間(250日稼動)で、3040円コストダウン。 さらに、C02の年間排出量も100kg低減!
※ 電気使用料金単価は12.16円/kWhとして計算しました。
※ CO2排出係数は、0.4kg-CO2/kwhとして計算しました。

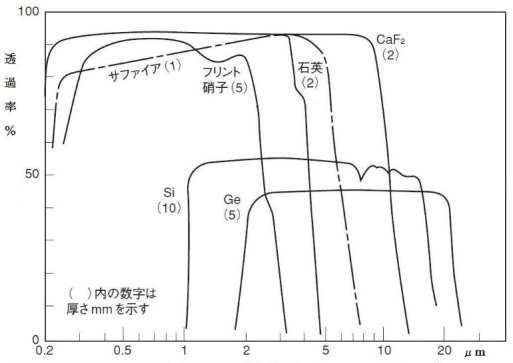

4-3.ガラス越しの加熱ができます。
石英ガラスは可視光と近赤外域での吸収はほとんどなく、透過率は93%。反射が7%あるだけです。
ガラス越しに、真空中・不活性ガスの雰囲気内でも加熱作業ができます。

ハロゲンラインヒーターの概要と機種選定

4-4.高精度の温度制御ができます。
温度は供給電圧により常温から最高温度まで任意にコントロール可能です。



ハロゲンラインヒーターの概要と機種選定

4-5.クリーンです。
光で非接触加熱するので、完全なクリーン加熱や真空中での加熱が可能です。

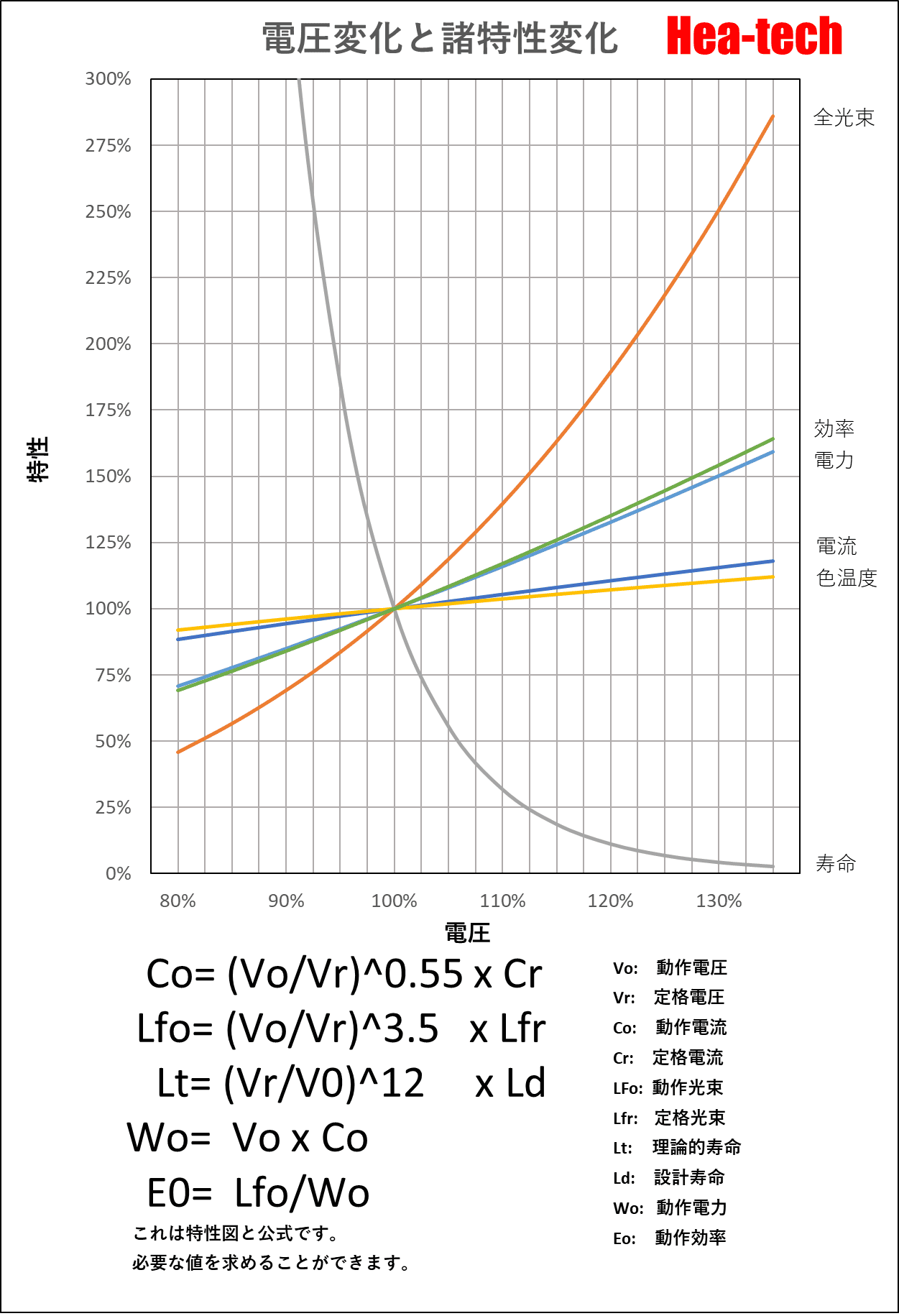

4-6.長寿命化もできます。
ランプ寿命は供給電圧により通常寿命から長寿命まで任意にコントロール可能です。

ハロゲンラインヒーターの概要と機種選定

上図の様に、定格電圧から10%下げて使用すると、設計寿命が3倍に伸びます。
定格電圧から20%下げて使用すると、設計寿命が9倍に伸びます。

4-7.安全性に優れています。
人体に対して比較的安全な加熱装置です。
石英ガラス製なので塵やガスの発生がなく、快適に作業できます。
また、トラブル時、ヒータ降温が速いため、被加熱物の発火の危険性が軽減できます。

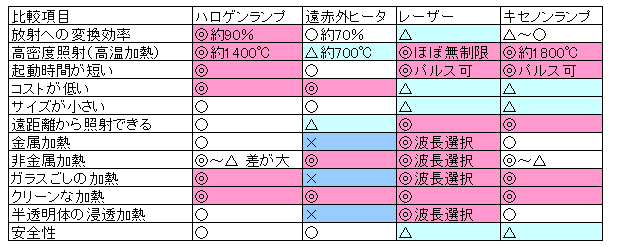

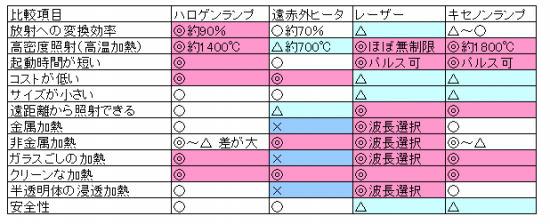

4-8.他の光加熱方式との比較

ハロゲンラインヒーターの概要と機種選定

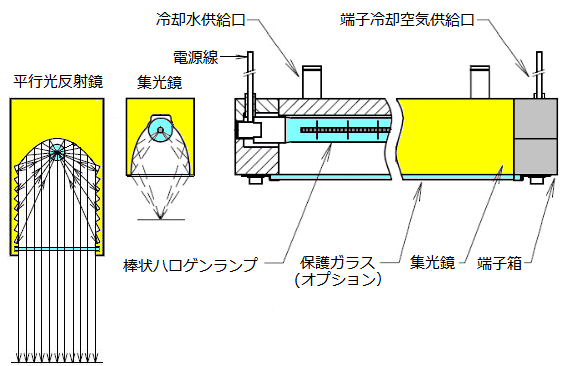

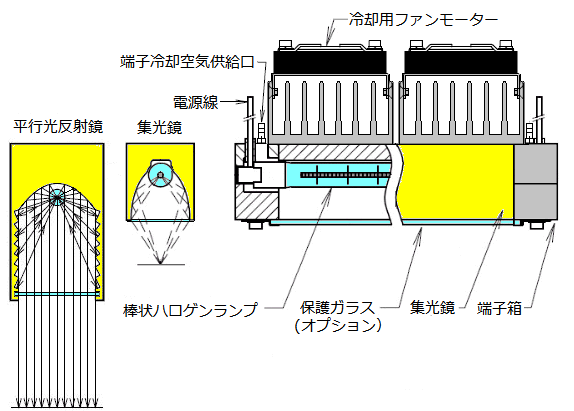

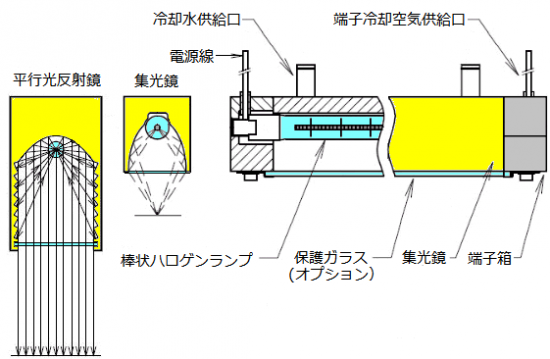

5.基本構造

空冷ファン搭載型

ハロゲンラインヒーターの概要と機種選定

水冷型

ハロゲンラインヒーターの概要と機種選定

6.ヒーターコントローラーと制御方式

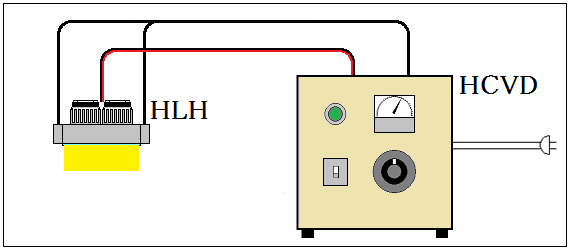

6-1. 手動制御→HCVシリーズ

ハロゲンラインヒーターの概要と機種選定

ハロゲンヒーター用 手動電源コントローラー HCV シリーズの概要に移動

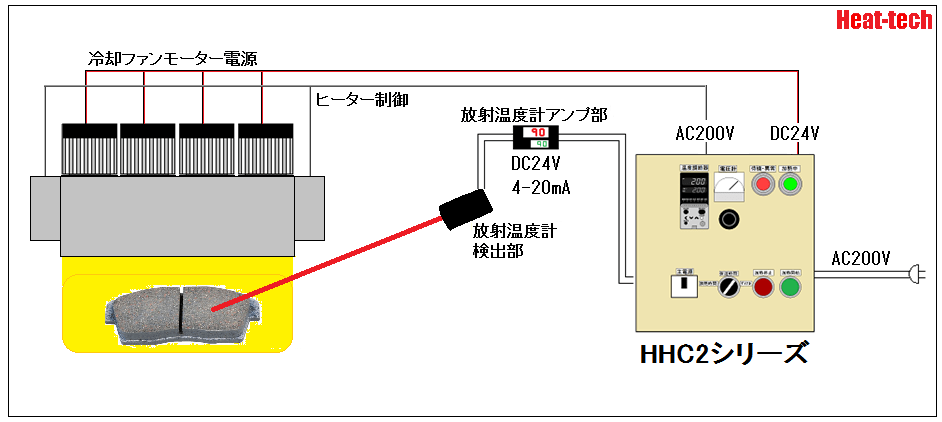

6-2. 自動温度制御→HHC2シリーズ

ハロゲンラインヒーターの概要と機種選定

高機能 ヒーターコントローラー HHC2 シリーズの概要に移動

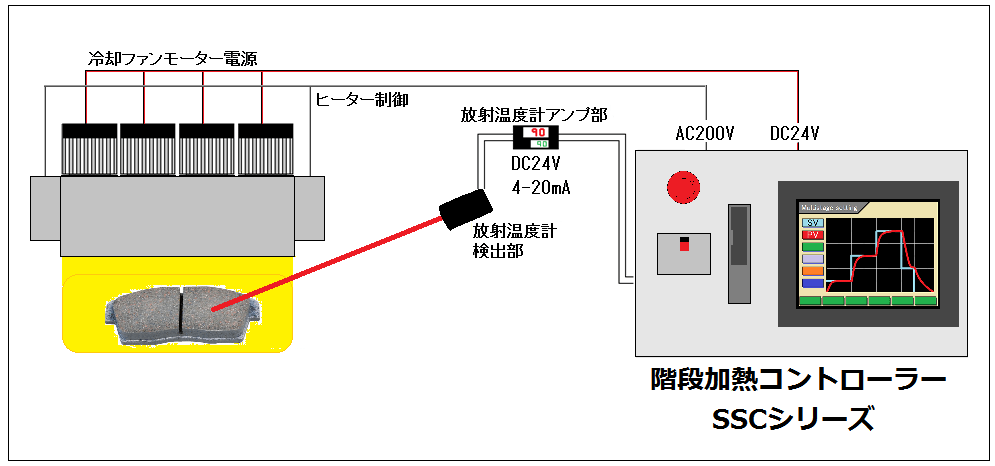

6-3. 階段制御→SSCシリーズ

ハロゲンラインヒーターの概要と機種選定

条件設定・確認・記録、一台三役のヒーターコントローラーSSCシリーズの概要に移動



7.赤外線の吸収率

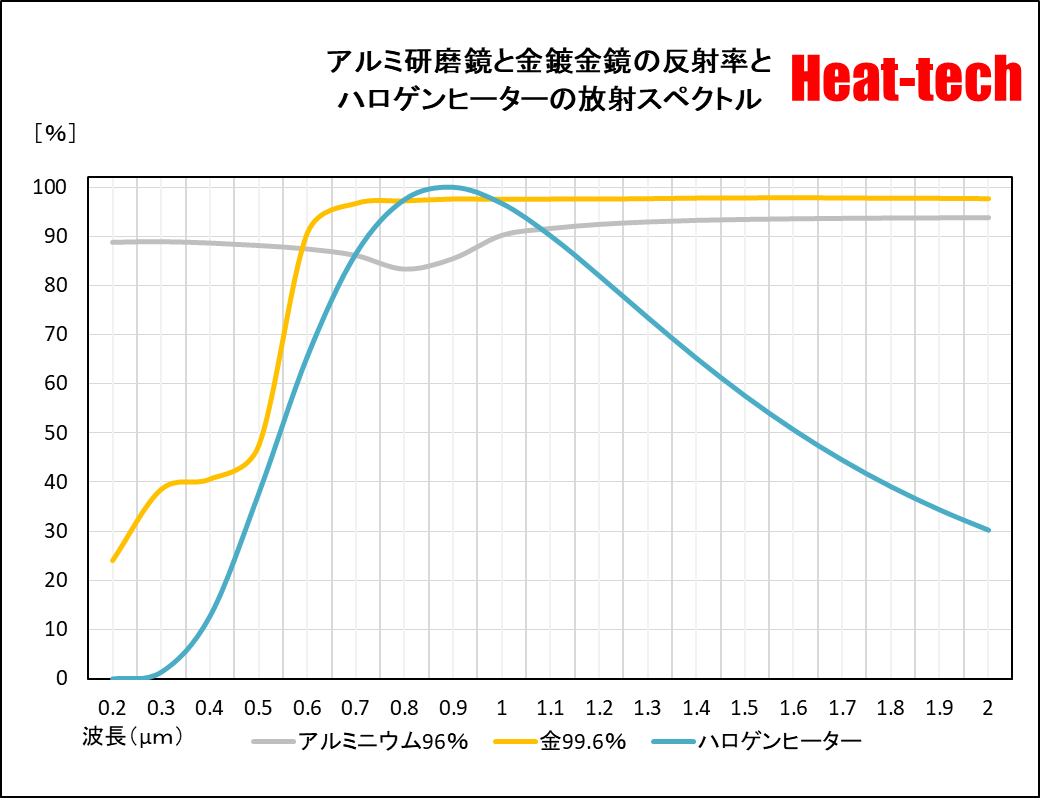

ハロゲン光の特性

ハロゲンラインヒーターの概要と機種選定

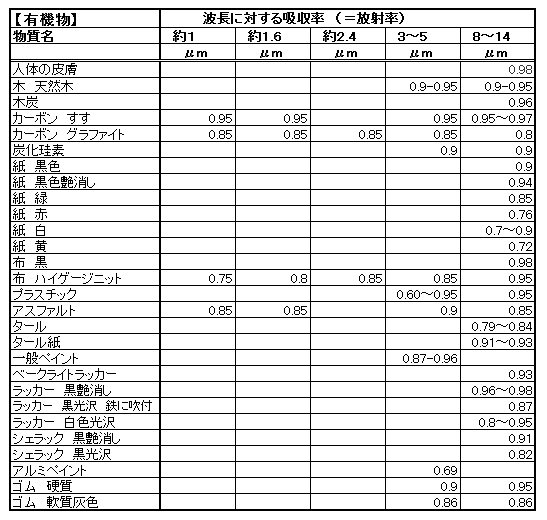

有機物の赤外線吸収率

ハロゲンラインヒーターの概要と機種選定

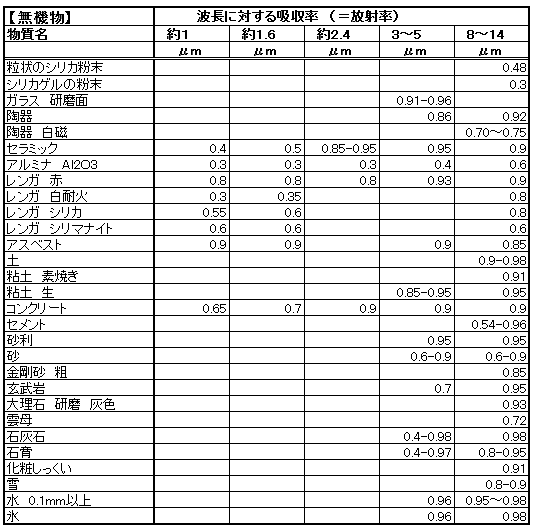

無機物の赤外線吸収率

ハロゲンラインヒーターの概要と機種選定

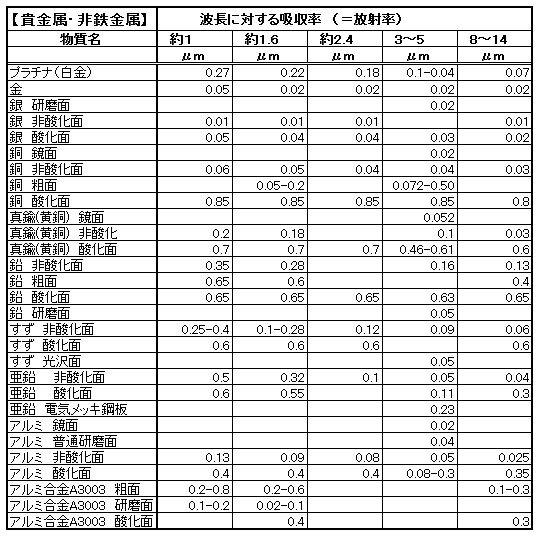

貴金属・重金属・有色金属の赤外線吸収率

ハロゲンラインヒーターの概要と機種選定

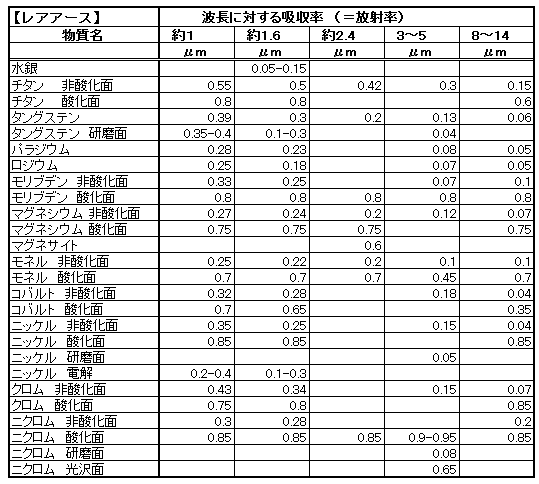

稀土レアアースの赤外線吸収率

ハロゲンラインヒーターの概要と機種選定

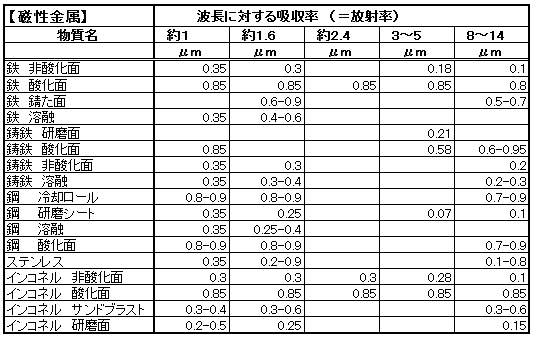

磁性金属の赤外線吸収率

ハロゲンラインヒーターの概要と機種選定

8.使用上の注意

ハロゲンラインヒーターの概要と機種選定

1.ハロゲンランプのベース部、ランプ部等は通電中,及び通電直後には非常な高温になります。
火傷や火災等の原因にならないよう十分注意してください。
また集光部近くの空間も非常な高温となりますので、同様な注意が必要です。

ハロゲンラインヒーターの概要と機種選定

2.ハロゲンランプの様な高圧封入のガラス製電球は破裂する危険があります。
破裂すると高温(600℃以上)の石英ガラスが飛散しますので非常に危険です。

破裂は多くの場合、フィラメントが断線した後にランプ内部でアーク放電が起こり、それによる高温で内部圧力が上昇して破裂します。又は、アーク放電による大電流でモリブデン箔が焼け切れ、そのときに石英ガラスが割れてランプが破裂します。とくに、ランプの破裂はフィラメント断線時にアーク放電が起きる高電圧のランプで起こりやすいのでご注意下さい。

ハロゲンラインヒーターの概要と機種選定

3.この危険を回避するためには、破裂しても火災や人体等への危険が無いように設計された
器具,条件下で御使用ください。また、電源ラインには適切な速断FUSEを挿入してください。

ハロゲンラインヒーターの概要と機種選定

4.ハロゲンランプの光には、微量ながら人体に有害な紫外線も含まれます。
(太陽光の1/10程度)ので長時間、高照度での人体等への照射は注意が必要です。
また紫外線硬化樹脂の加熱用途などでは紫外線カットフィルターが必要な場合もあります。

ハロゲンラインヒーターの概要と機種選定

5.紫外線でなくても強い光は目に有害です。
点灯中のランプのフィラメントやヒーターの集光部を見る場合には濃いサングラスなどで
眼を保護してください。

ハロゲンラインヒーターの概要と機種選定

ハロゲンラインヒーターの概要と機種選定

6.ハロゲンヒーターは濡らさないで下さい。また安全の為に本体をアースしてください。

ハロゲンラインヒーターの概要と機種選定

7.ランプ交換の際は電源がOFFになっていることを必ず確認してください。
感電する危険性が有ります。
