小型 ハロゲンポイントヒーター HPH-35 シリーズ

1.HPH-35の特徴

1)小型でφ5のポイントを1350℃まで加熱できます。

HPH-35はハロゲンランプの光を集中させて高温加熱を実現したハロゲンポイントヒーターです。
集光径は焦点距離15㎜で約φ5㎜。加熱対象物にもよりますが約1350℃まで加熱可能です。
ハンダ付けに使用した場合の所要時間は約5秒間です。

加熱温度は加熱対象物の種類により変わります。
加熱温度の制御は、照射時間制御、又は、電圧制御です。
ランプ寿命は1/3になりますが、110%の過電圧を加えてもかまいません。

※高頻度の点滅動作は寿命を低下させます。
電圧のスローアップとスローダウンは寿命を改善できます。

2)完璧なクリーン加熱を実現し、クリーンルームや真空中の加熱も可能です。

※真空曹の中に入れると、初期に無機接着剤からの若干のガス放出がありますので予め真空処理が必要です。
また真空中では熱放散が低下しますので、本体に水冷ユニットの設置が必要です。

3)従来は光ファイバーやレーザーでしか対応できなかった様な狭い場所の加熱も可能になりました。

光ファイバー加熱方式,レーザー加熱方式に比べ圧倒的な10倍以上の高効率,低コスト,省エネルギーであり、しかも安全性です。

4)点灯方向の制限が無く、移動させながらの使い方ができます。

※可動部の搭載には、停止時に大きな衝撃が加わりますので、必ず衝撃防止措置をしてください。

5)空冷方式と水冷方式の使い分けができます。

■ 圧縮空気冷却型はヒーターコントローラーとエアコンプレッサーが必要ですが小型です。
■ 水冷型はヒーターコントローラーとチラー(冷水器)が必要ですが、真空容器の中でも使用できます。

高効率な集光鏡設計と高反射率の金メッキ鏡仕様です。
集光鏡とランプ部に分かれており、集光鏡,ランプ部単体の交換ができます。

一般仕様品とクリーンルーム仕様品があります(同価格)。
通常の御使用には一般仕様品の方が安全です。
クリーンルーム仕様品はランプの固定に接着剤の使用量を極力減らし、電線にテフロン電線を使用したもので、クリーンルームや真空中での御使用を対象にしたものです。
一般仕様品よりもランプ部が高温になり、耐熱限界を超えるとテフロン電線はトラブルを起こしやすいという欠点もあります。
定格で連続点灯すると内部温度は約300℃(クリーンルーム仕様は340℃)になりますので、強制冷却が必要です。

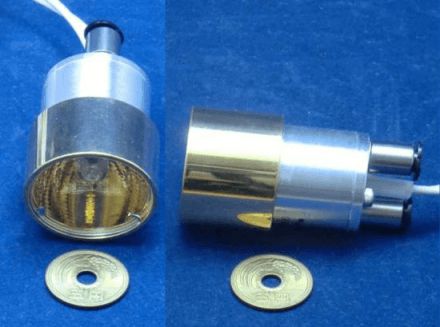

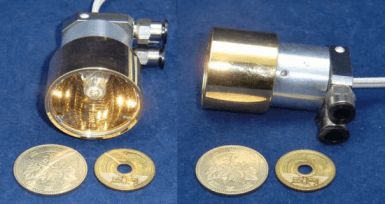

2.HPH-35の外形写真

2.HPH-35の外形写真

<<圧縮空気冷却型 HPH-35CA/f15/24V-75W >>

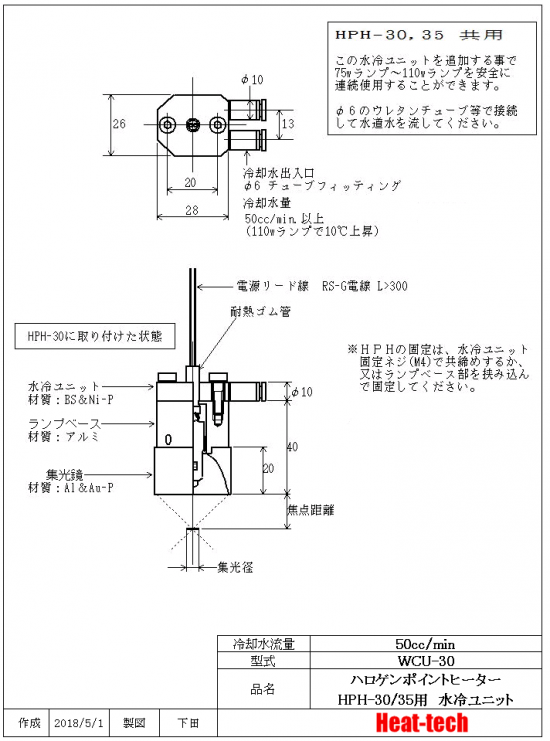

<<水冷ユニット外装型 HPH-35/f15/24V-75W + WCU-30>>

<<水冷ユニット外装型 HPH-35/f15/24V-75W + WCU-30>>

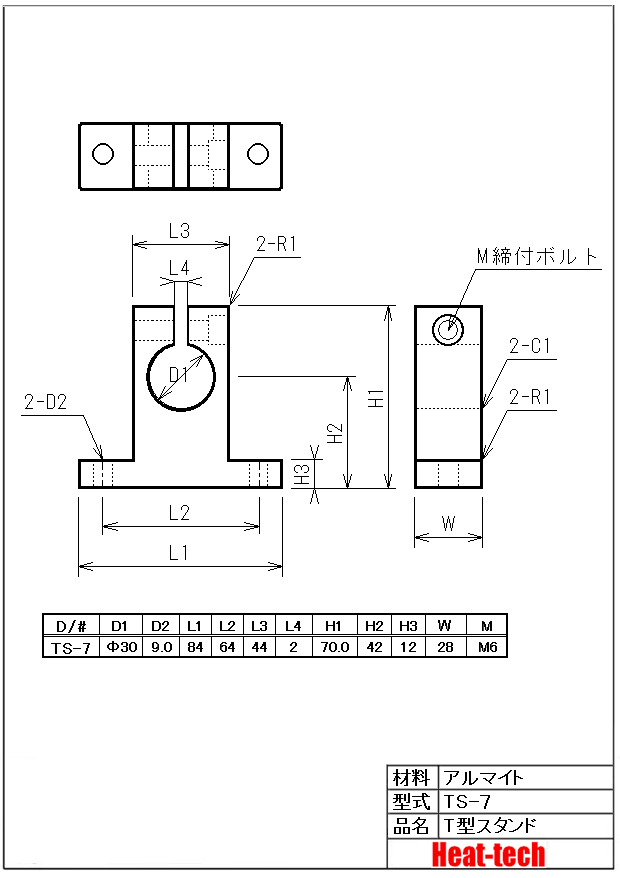

TS-7に取り付けたHPH-35CA

<TS-7に取り付けたHPH-35CA>

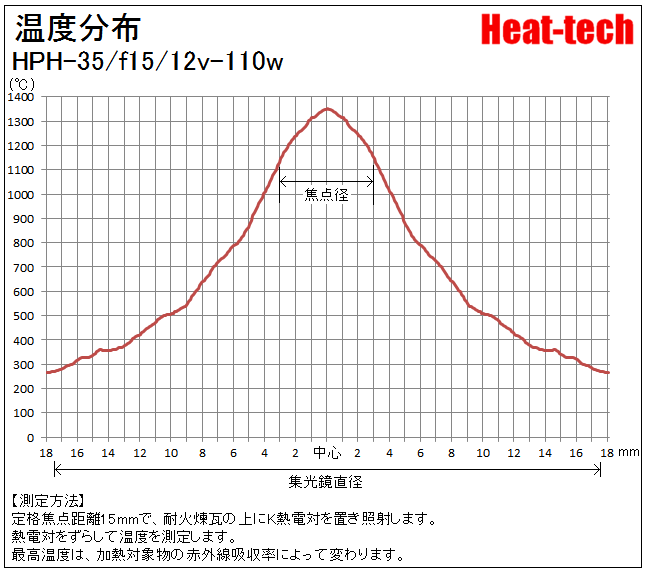

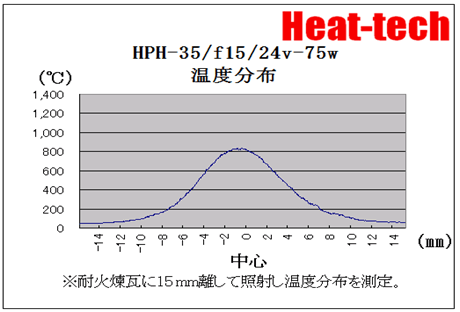

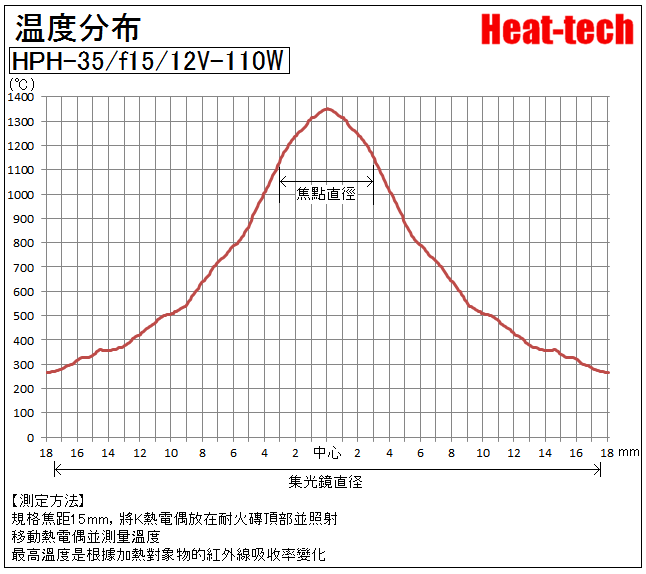

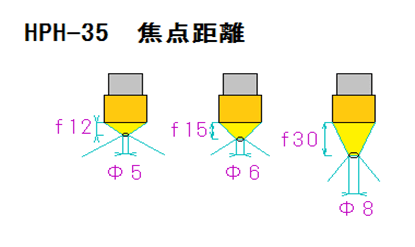

3.HPH-35の焦点距離と焦点径

3.HPH-35の焦点距離と焦点径HPH-35の焦点距離と焦点径

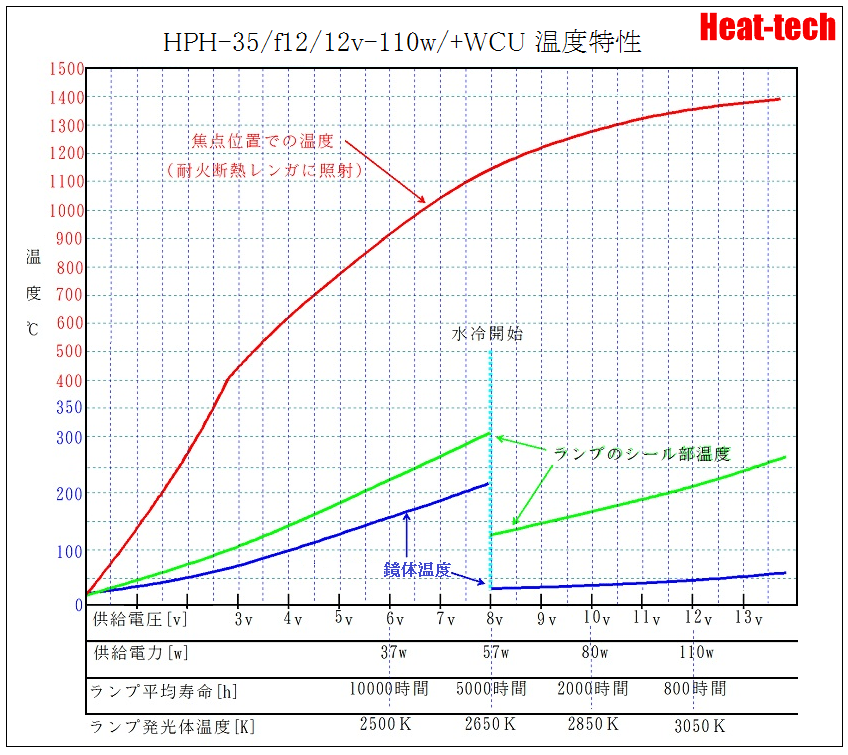

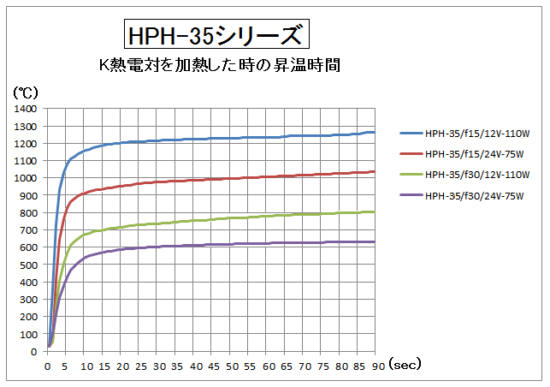

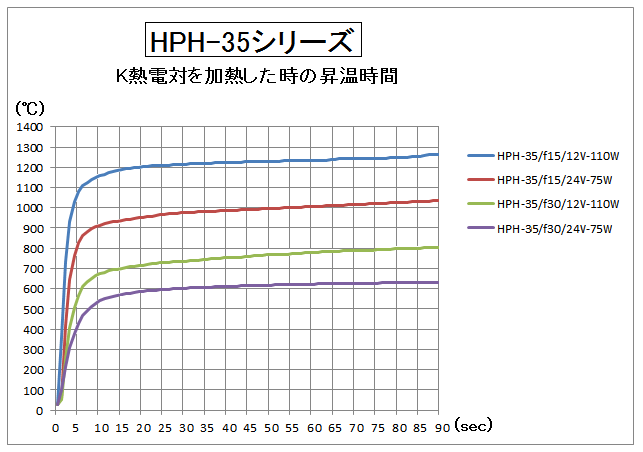

4.HPH-35の昇温時間

HPH-35の昇温時間

※ HPH-30とHPH-30CAは加熱性能は同一です。
水冷ユニットの替りに空冷ユニットを内蔵しています。
耐火煉瓦上に熱電対を設置して計測すると、耐火煉瓦から熱電対へ熱が伝導して高温になります。

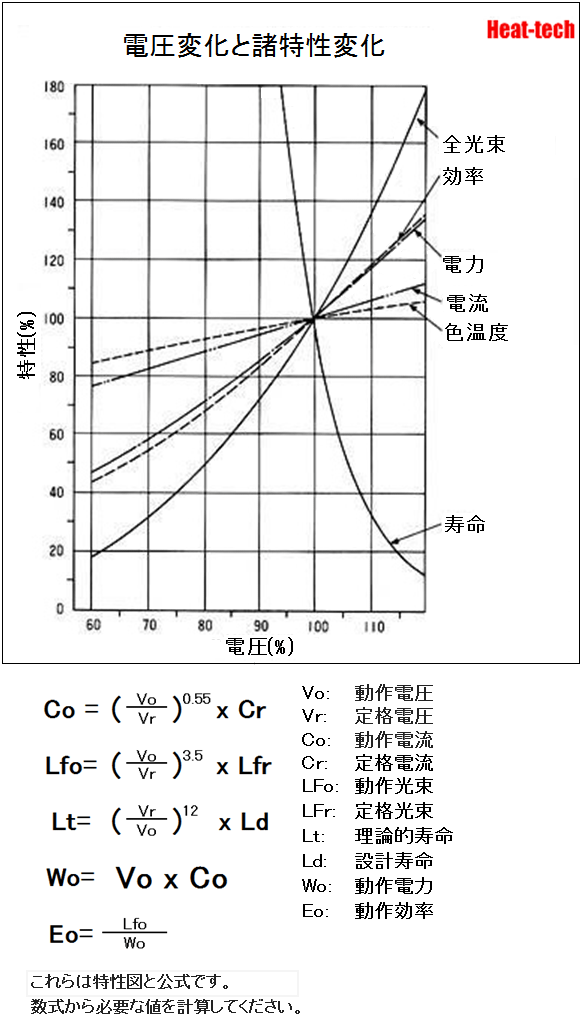

5.HPH-35の電圧と寿命

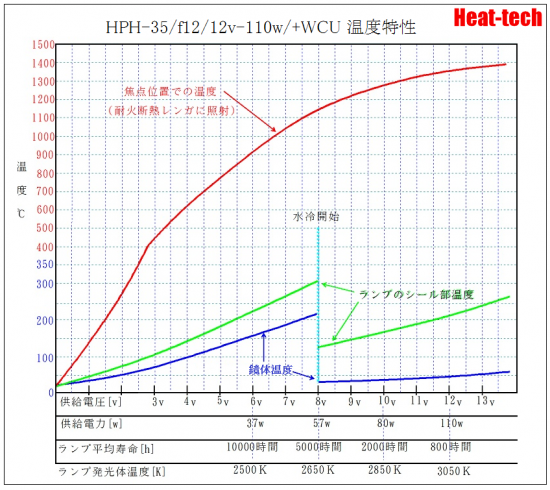

電圧変化と諸特性変化

上図の様に、定格電圧から10%下げて使用すると、設計寿命が3倍に伸びます。
定格電圧から20%下げて使用すると、設計寿命が9倍に伸びます。

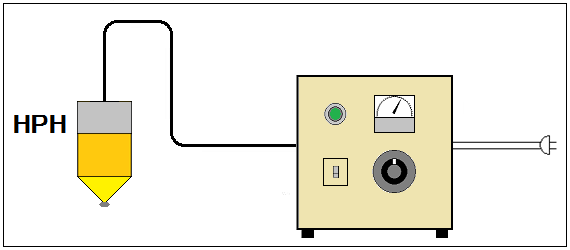

6.手動制御→HCVシリーズ

6.手動制御→HCVシリーズ

ハロゲンヒーター用 手動電源コントローラー HCV シリーズの概要に移動

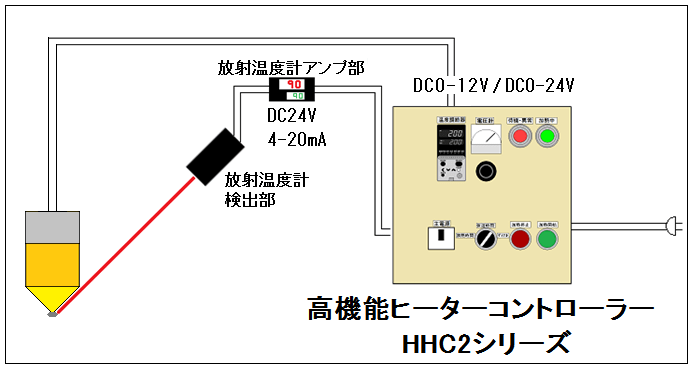

7.自動温度制御→HHC2シリーズ

自動温度制御→HHC2シリーズ

高機能 ヒーターコントローラー HHC2 シリーズの概要に移動

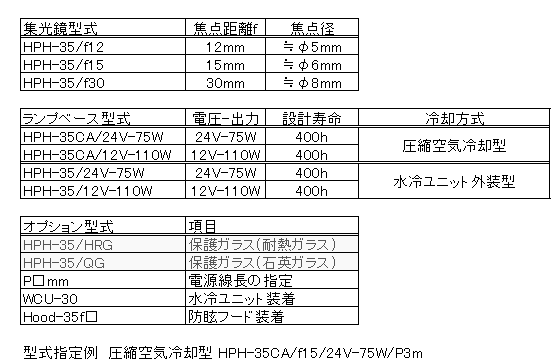

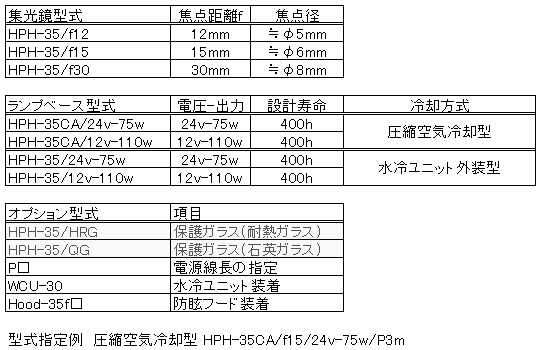

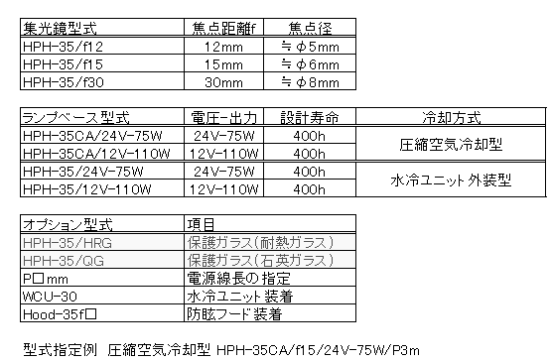

8.HPH-35の構成

HPH-35は集光鏡とランプベースを組合せ、電源線の長さを指定して使用します。

HPH-35の構成

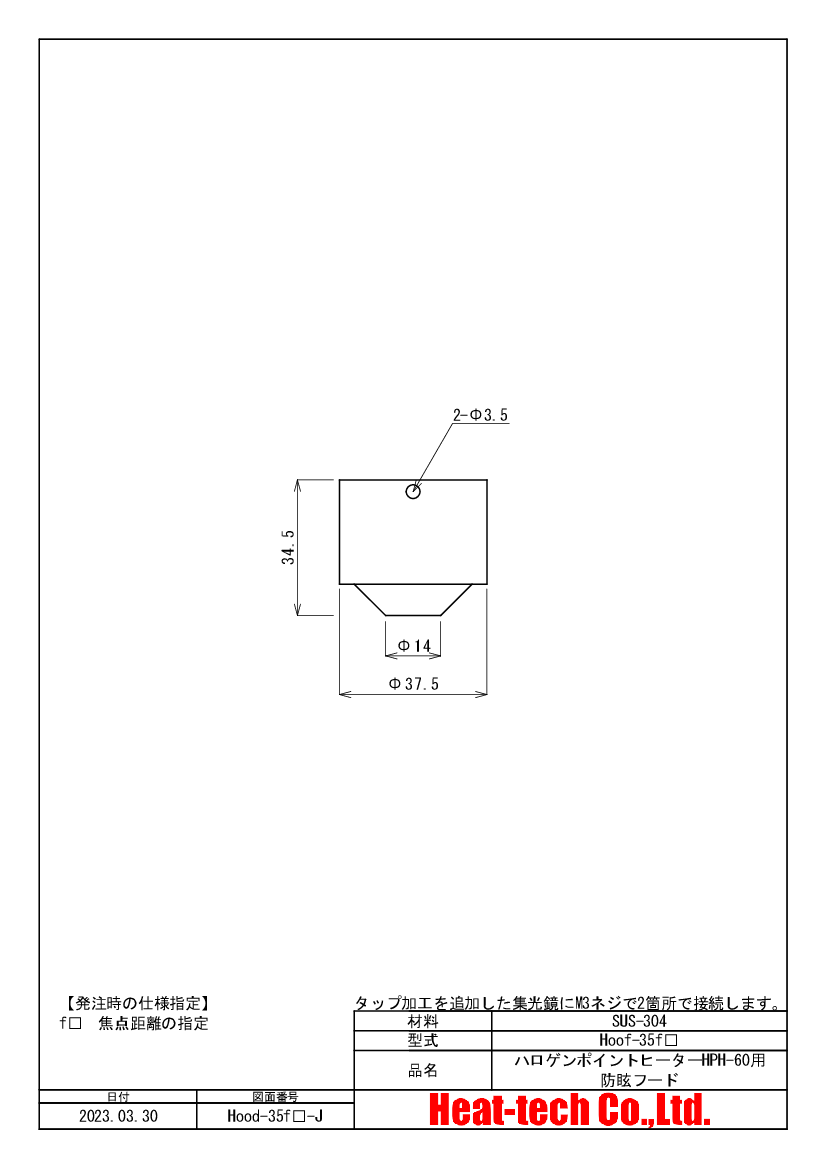

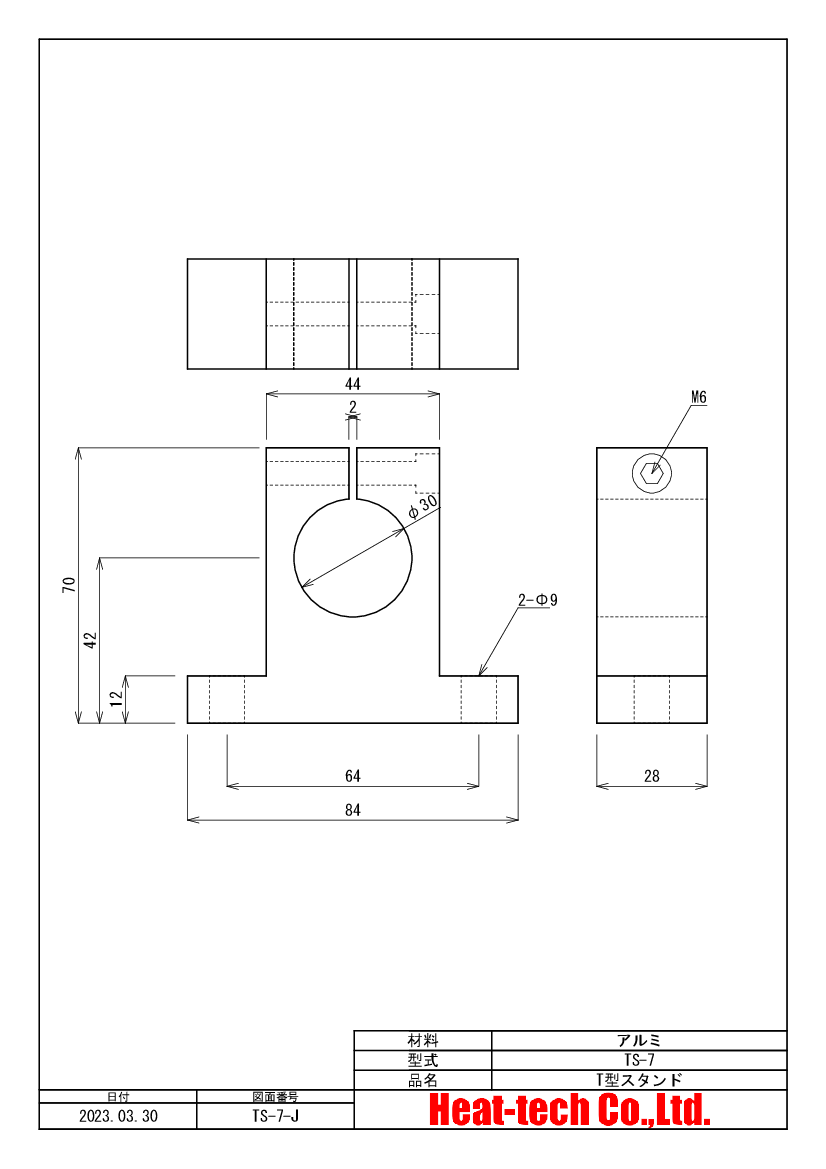

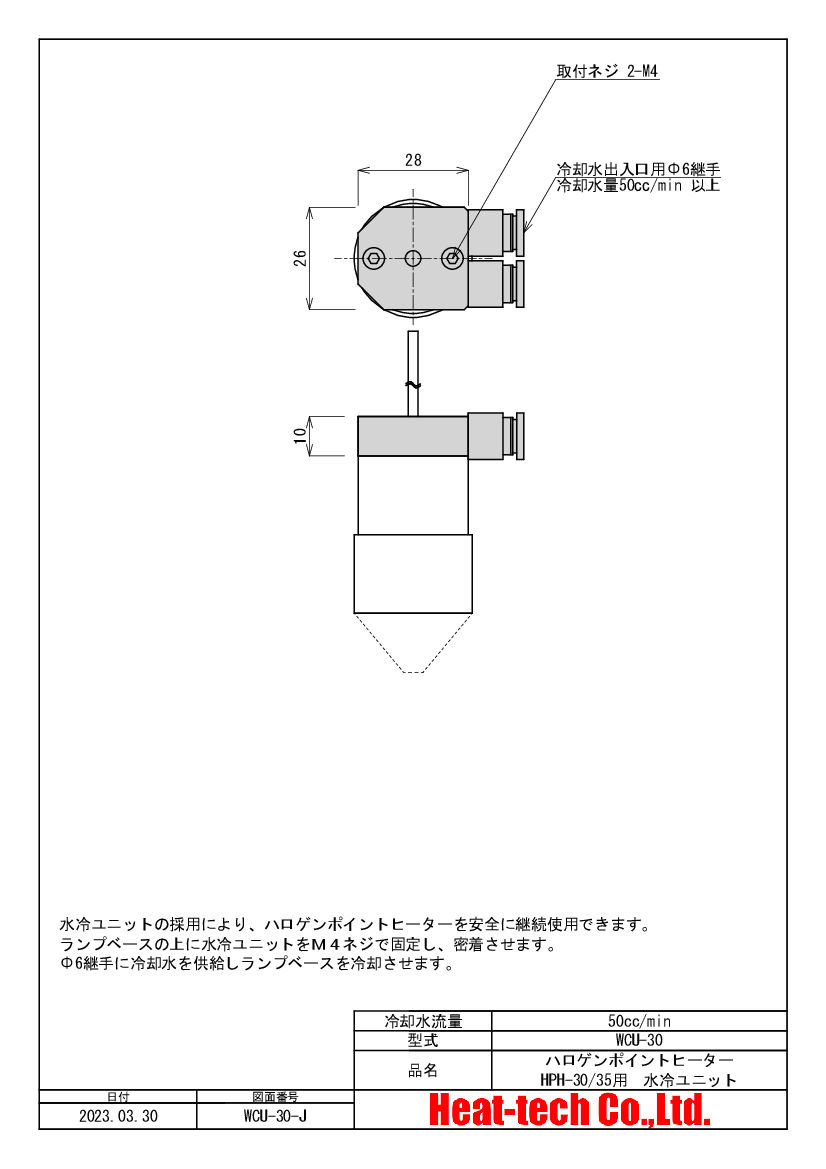

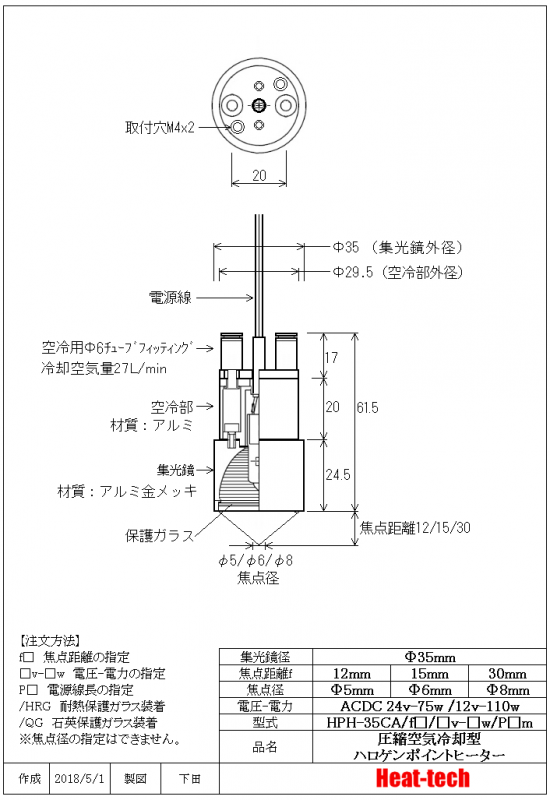

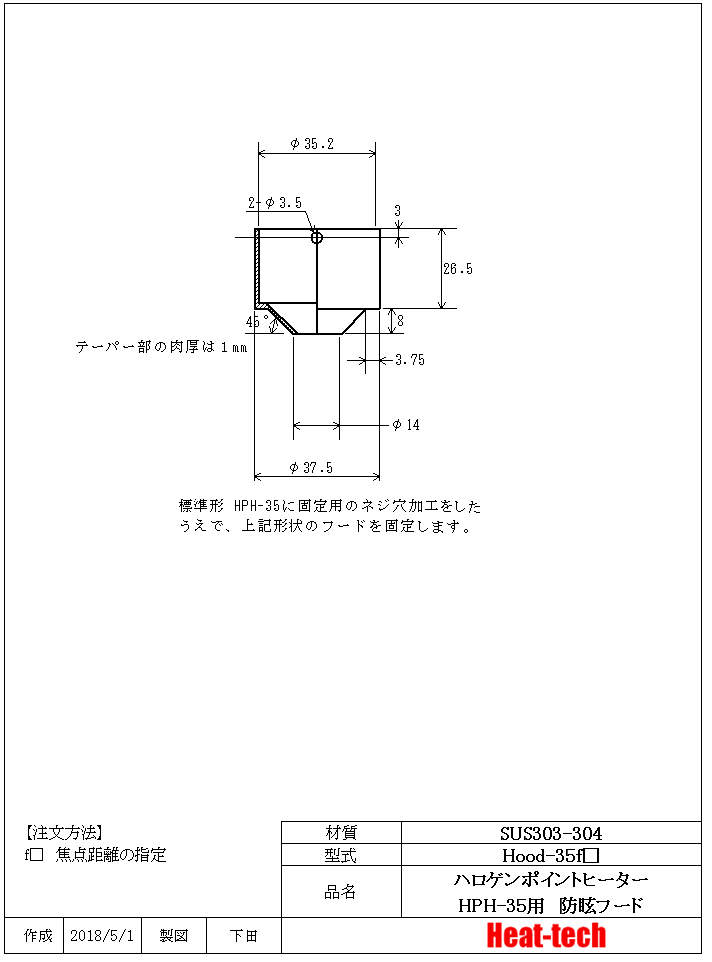

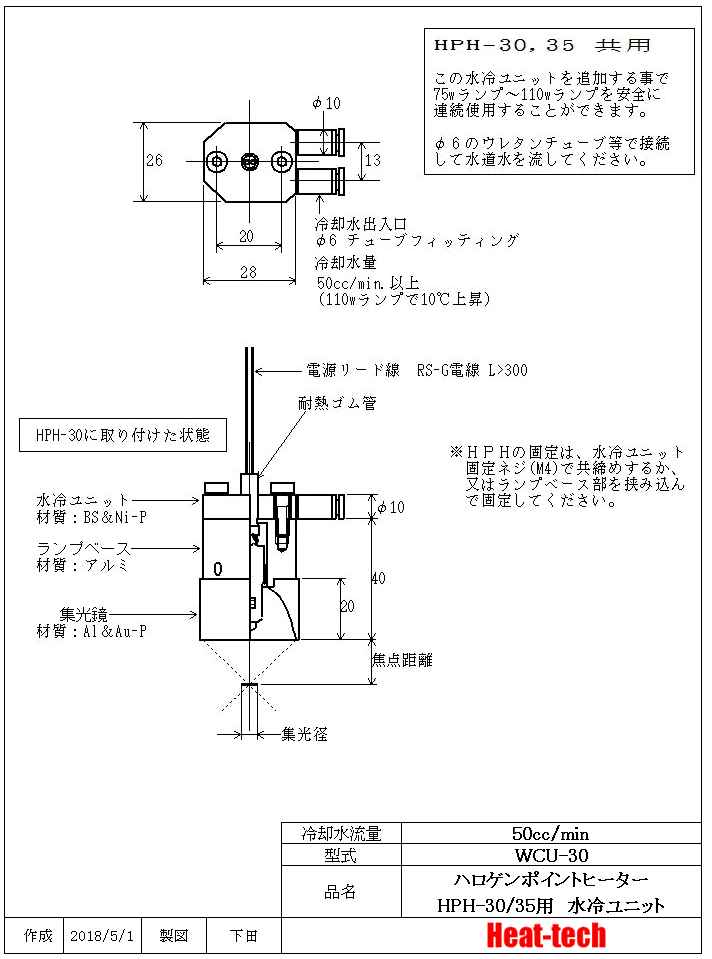

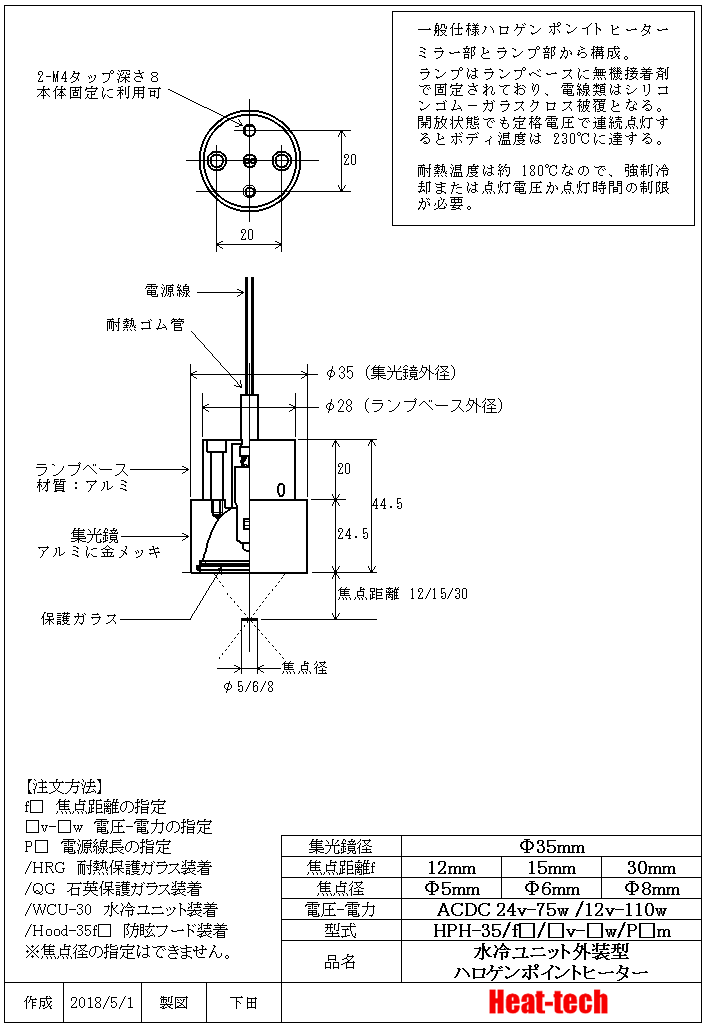

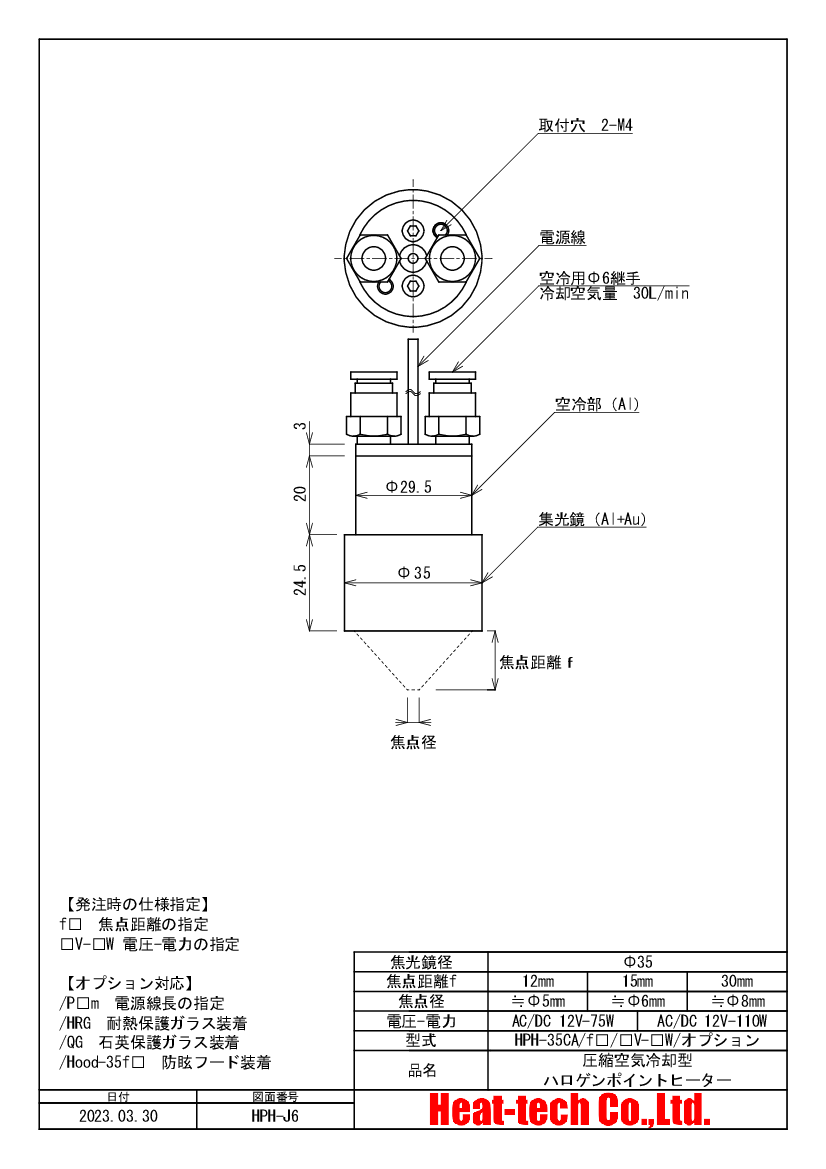

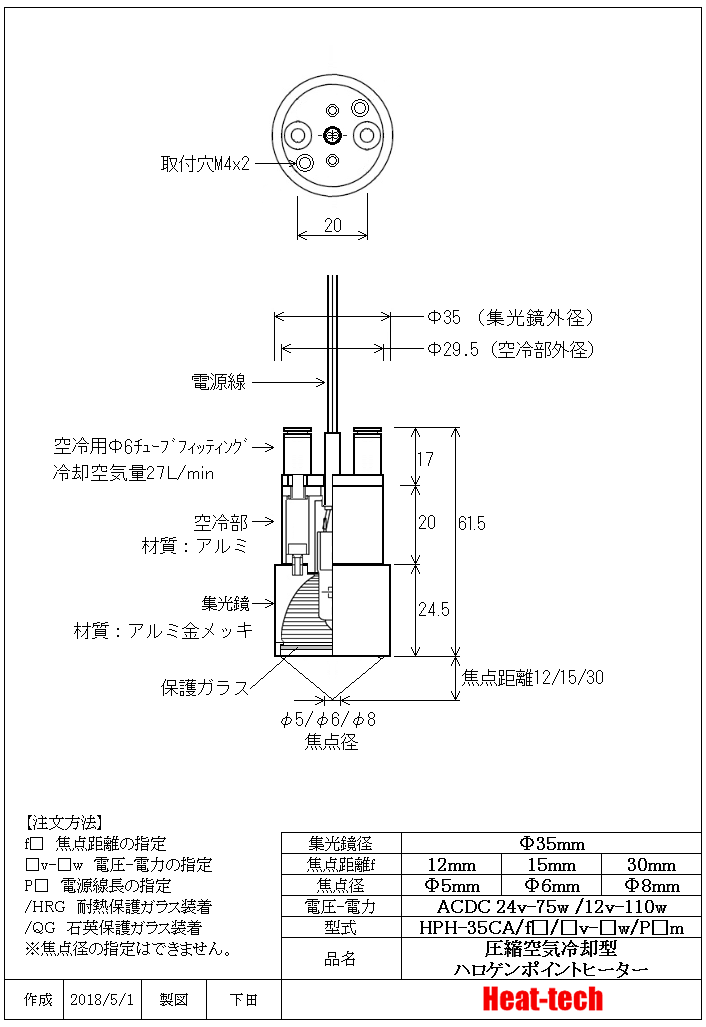

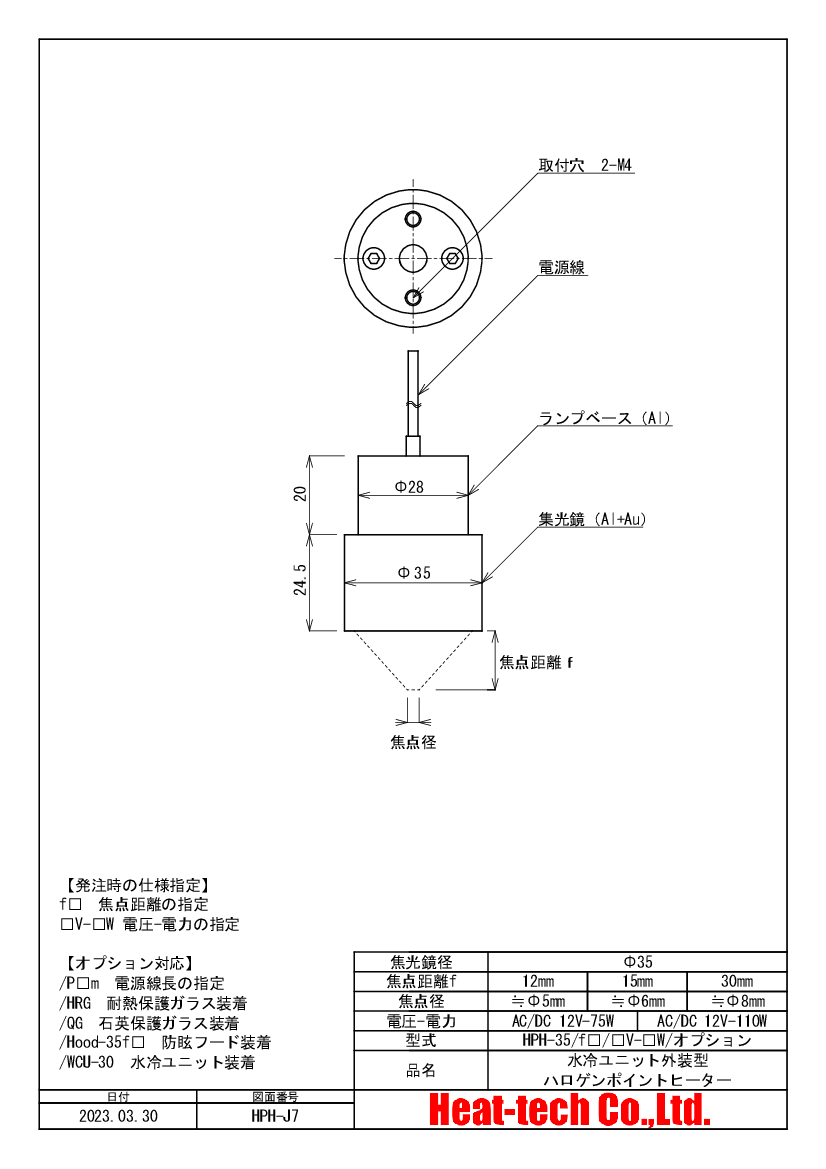

9.HPH-35の外形図

HPH-35の外形図

HPH-35の外形図





HPH-35の外形図

HPH-35の外形図

HPH-35の外形図
