超小型平行光型 ハロゲンラインヒーター HLH-35 シリーズ


《 HLH-35A/f∞/L82 》

1.HLH-35の特徴

1)小型で線状に900℃まで加熱できます。

超小型ハロゲンラインヒーターHLH-35W/f∞は棒状ハロゲンランプを使用したライン状赤外線加熱機器です。
製品コンセプトは「小さいこと」。集光鏡幅35mm,集光鏡部高さ36mmと超小型です。
集光鏡面は楕円と円の複合曲面を採用して小型化によるマイナス面を克服しました。
高性能を維持しながら極限まで小さくしているので、超小型でも最高加熱温度は約1000℃です。

2)完璧なクリーン加熱を実現し、クリーンルームや真空中の加熱も可能です。

水冷型は真空容器で使用できます。
真空曹の中に入れると、初期に無機接着剤からの若干のガス放出がありますので予め真空処理が必要です。

3)並べて使うと面加熱ができます。

並べて使うと照射パワー密度は35w/cm2に達し、広い面積を1000℃近くまで加熱可能です。

同じ平行光型でも、比較的照射距離が長いとか単独使用の場合には光回収型フードを持つHLH-60Wが優れています。
しかし照射距離が比較的短くて複数台並列に配置して面加熱を行う場合には、この平行光型ラインヒーターユニット HLH-35W/f∞ をお勧めします。

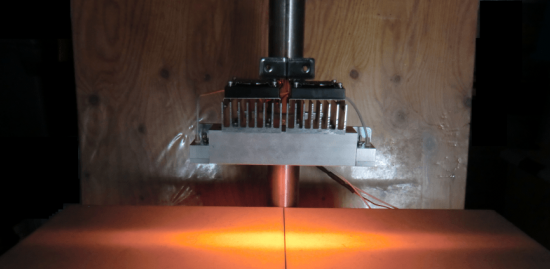

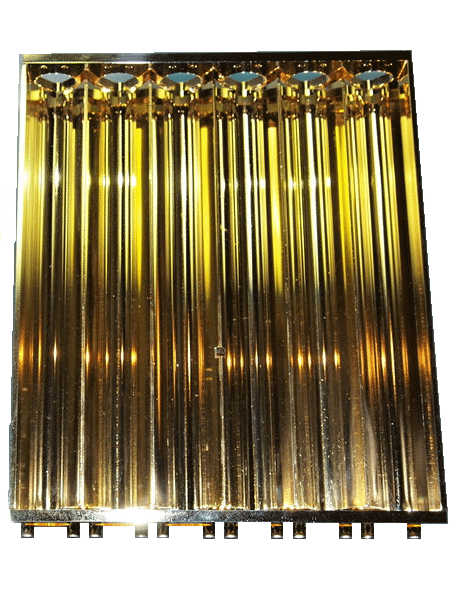

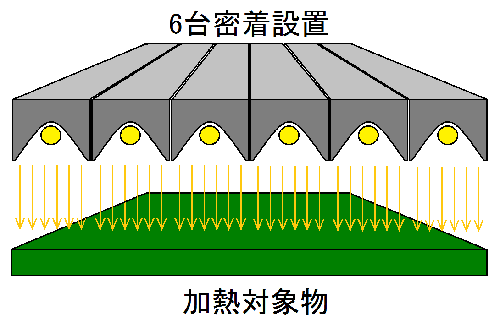

6台密着設置-加熱対象物 HLH-35W/f∞/H10を6台並べて配置
超小型平行光型 ハロゲンラインヒーター HLH-35 シリーズ

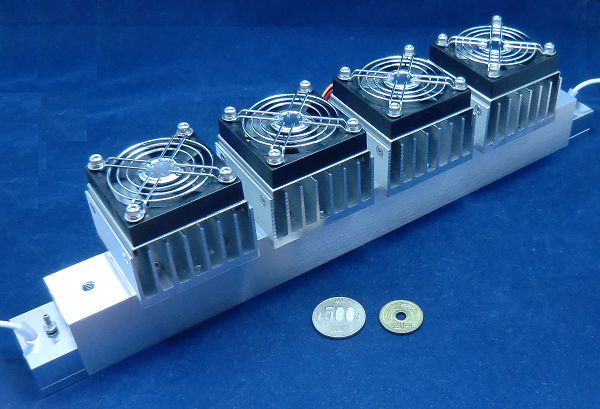

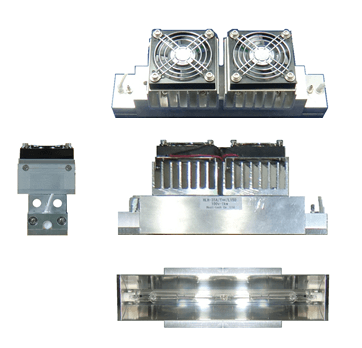

2.HLH-35の外形写真

《 HLH-35A/f∞/L150 》

《 HLH-35A/f∞/L150 》

《 HLH-35A/f∞/L316 》

《 HLH-35A/f∞/L316 》

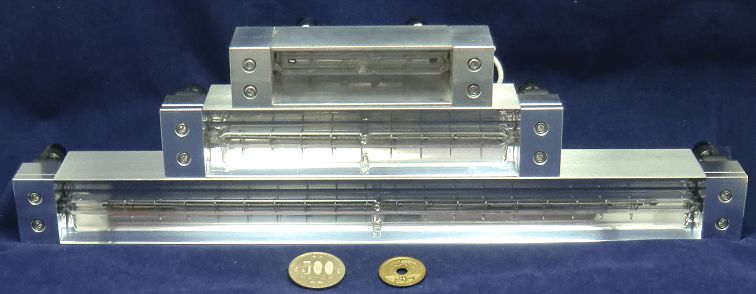

HLH-35W/f∞/L82・L150・L316

《 HLH-35W/f∞/L82・L150・L316 》

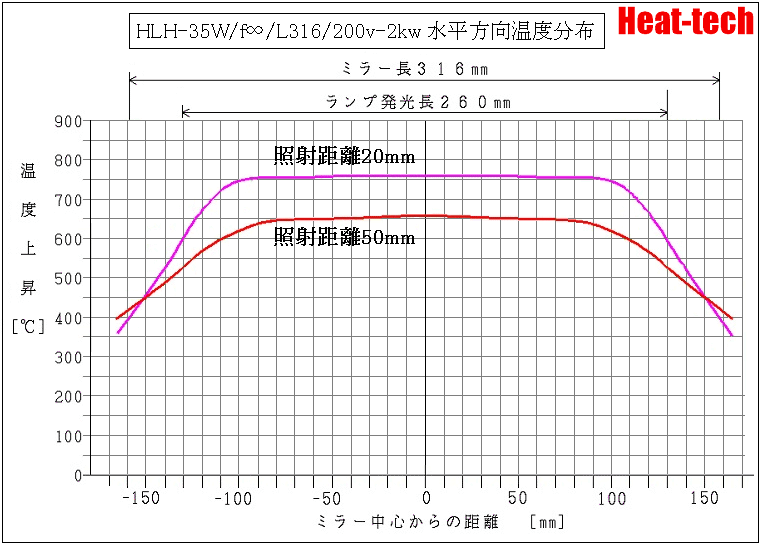

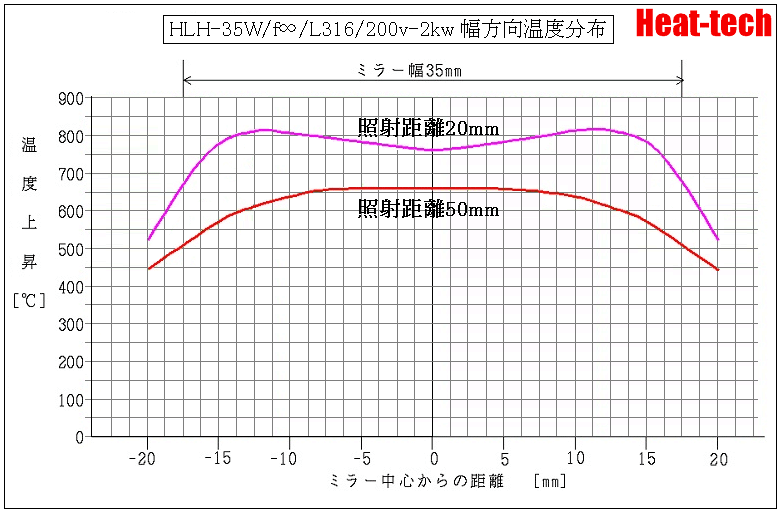

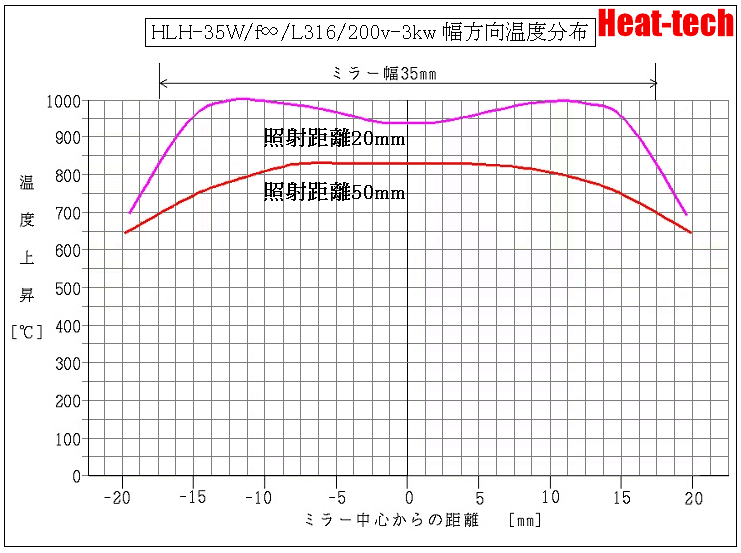

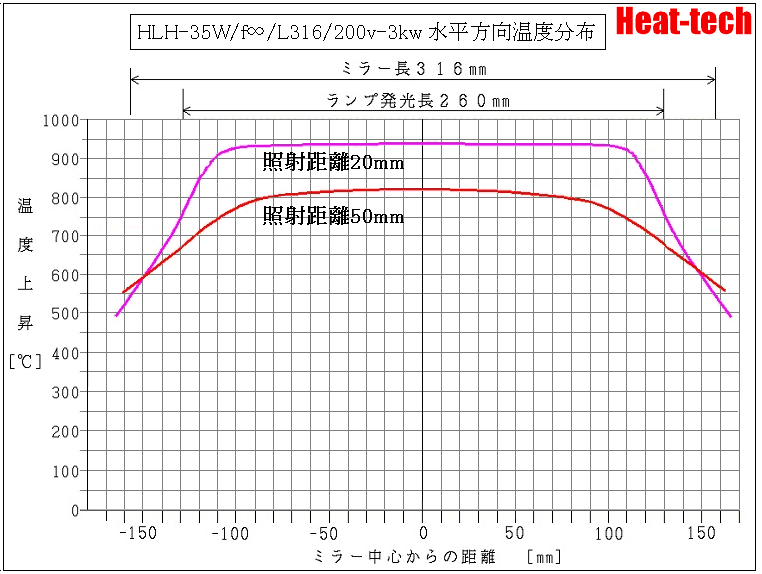

3.HLH-35の焦点距離と焦点幅

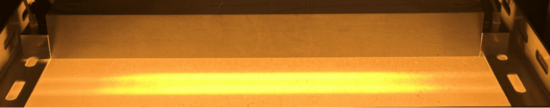

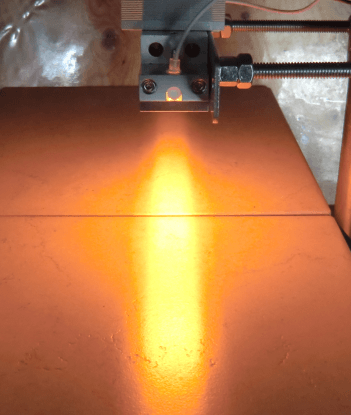

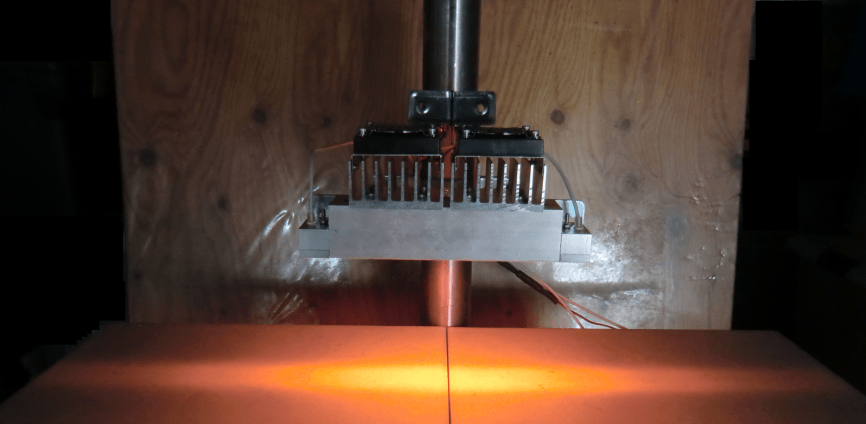

距離30㎜の位置からHLH-35W/f∞/L316で耐火煉瓦に照射。

HLH-35の焦点距離と焦点幅

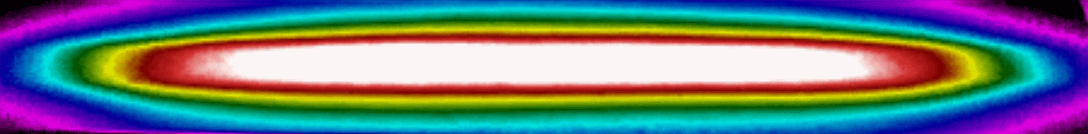

下の画像はサーモグラフィーカメラで撮影した熱画像です。

HLH-35の焦点距離と焦点幅

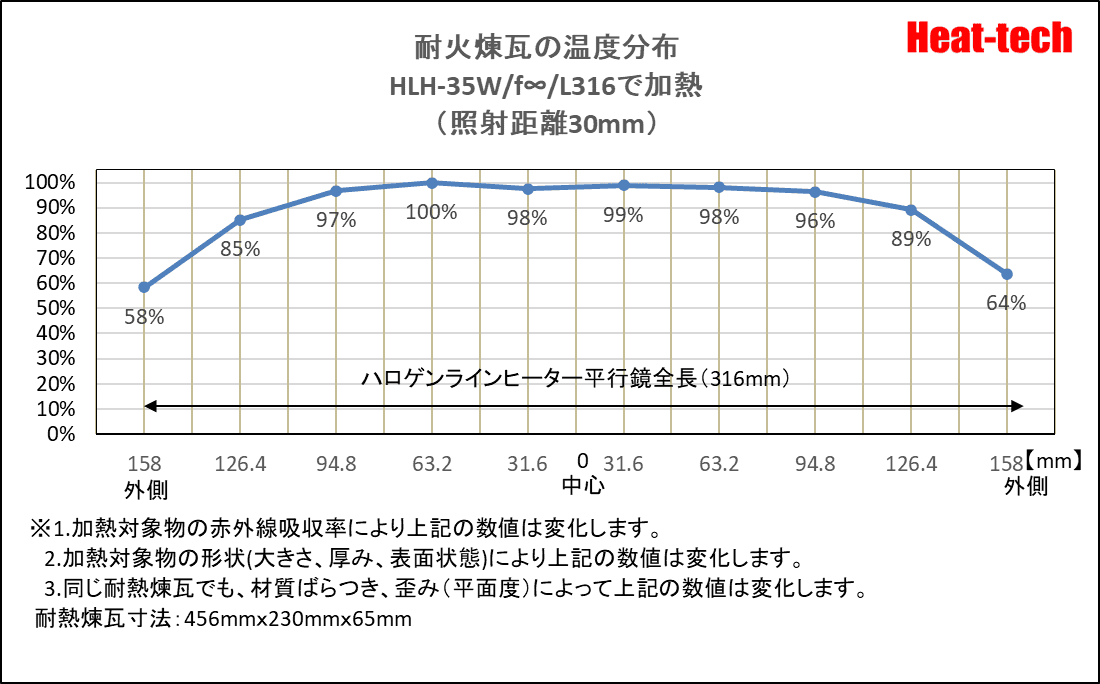

熱画像をハロゲンラインヒーターHLH-35の集光鏡範囲(316mm x 35mm)を10分割し、
分割した個々の範囲での最高温度を、全範囲の最高温度で除算し、耐熱煉瓦の温度分布を数値化します。

HLH-35の焦点距離と焦点幅

棒状ランプなので照射強度は均一ですが、加熱対象物への入射熱は外部に熱放散され、熱放散の少ない中心部の温度が高くなります。

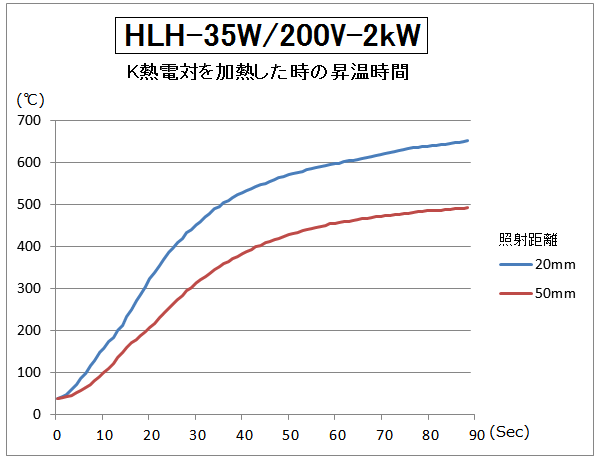

4.HLH-35の昇温時間

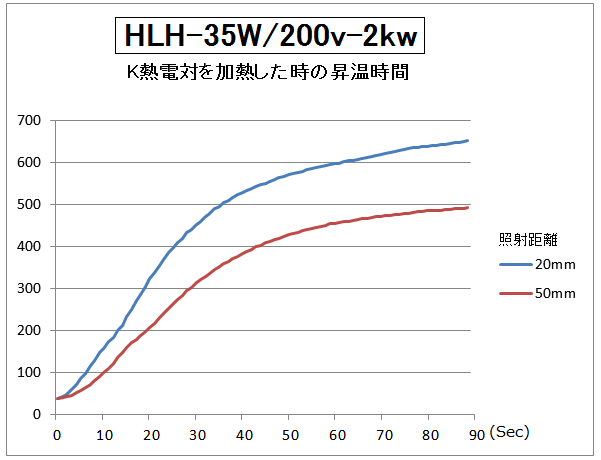

HLH-35の昇温時間

【ご注意】
赤外線加熱では対象物の赤外線吸収率により加熱温度が変わります。
長時間照射すると高温になります。

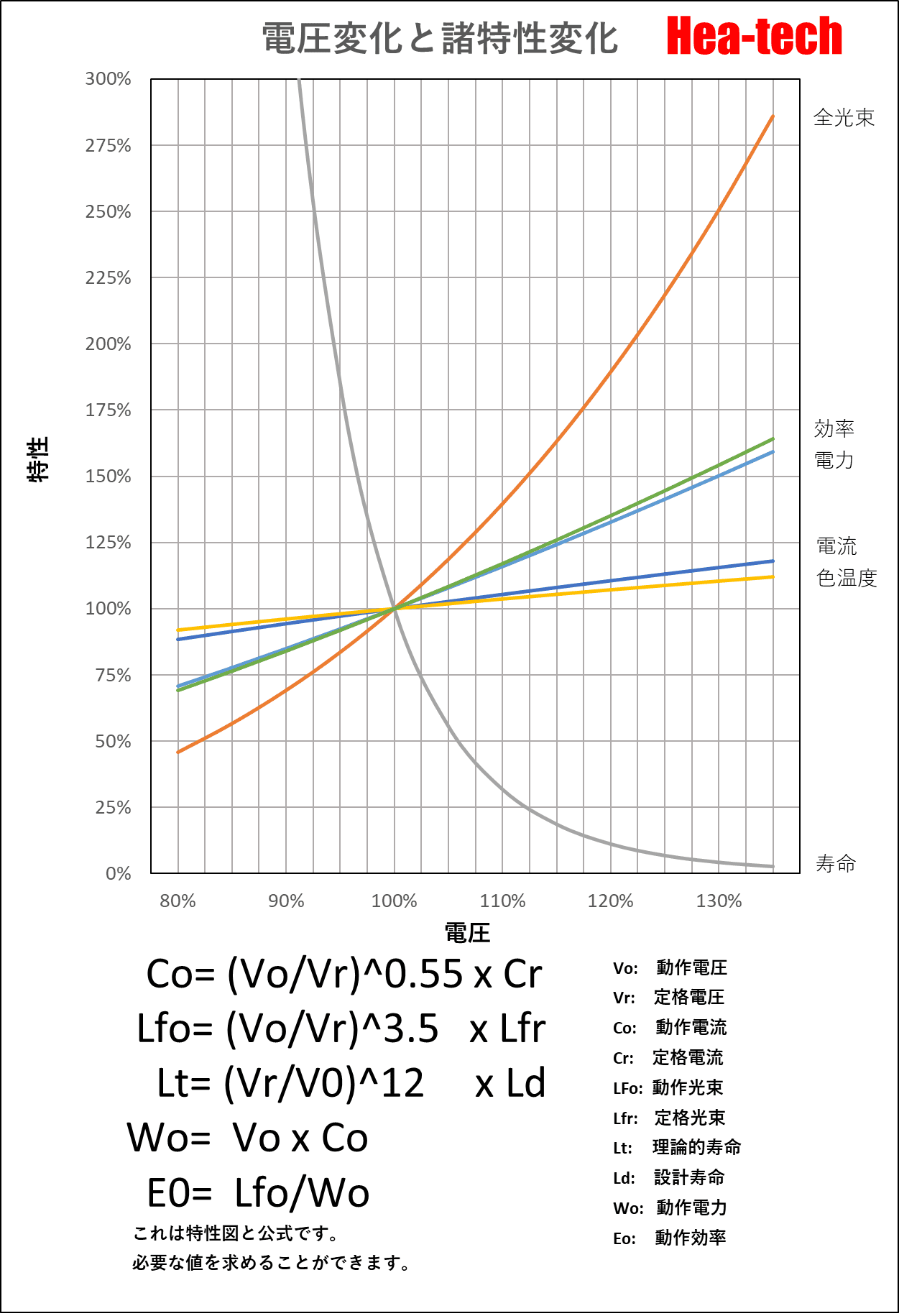

5.HLH-35の電圧と寿命

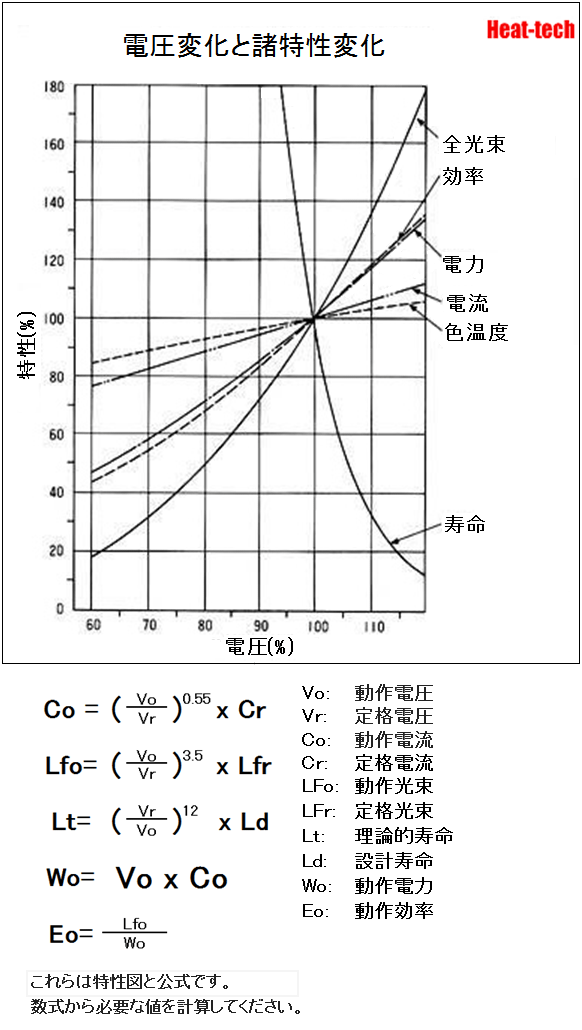

HLH-35の電圧と寿命

上図の様に、定格電圧から10%下げて使用すると、設計寿命が3倍に伸びます。
定格電圧から20%下げて使用すると、設計寿命が9倍に伸びます。

6.手動制御→HCVDシリーズ

超小型集光型 ハロゲンラインヒーター HLH-30 シリーズ

ハロゲンヒーター用 手動電源コントローラー HCVD シリーズの概要に移動

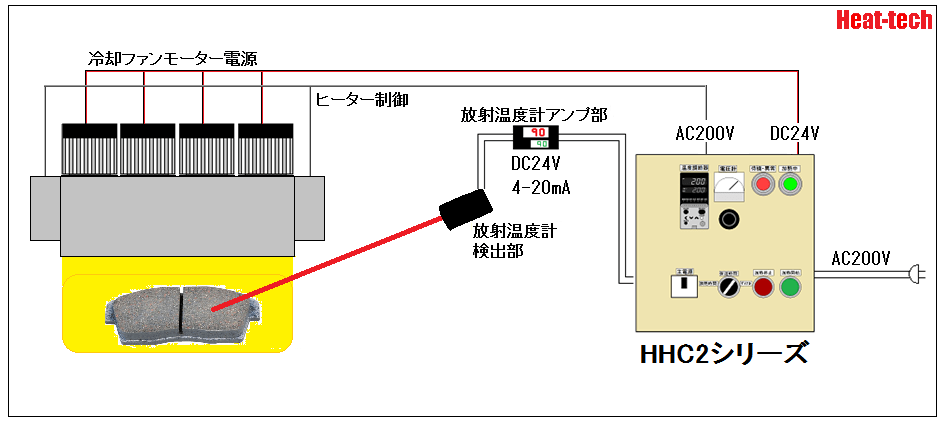

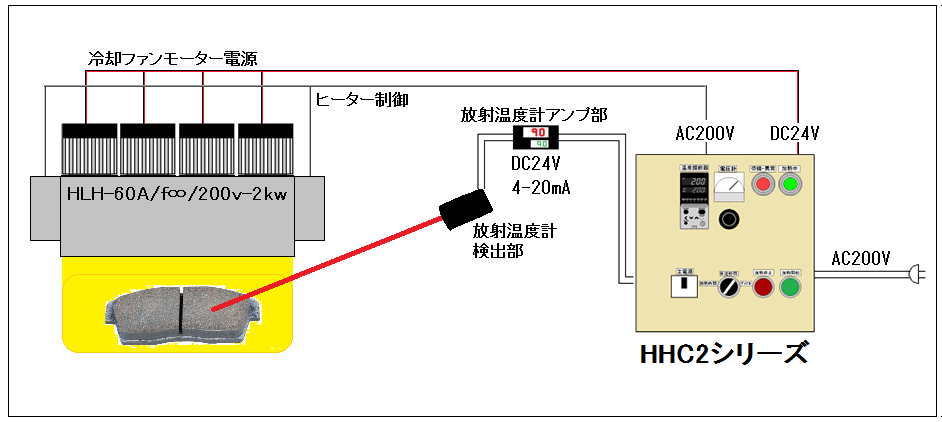

7.自動温度制御→HHC2シリーズ

超小型集光型 ハロゲンラインヒーター HLH-30 シリーズ

高機能 ヒーターコントローラー HHC2 シリーズの概要に移動

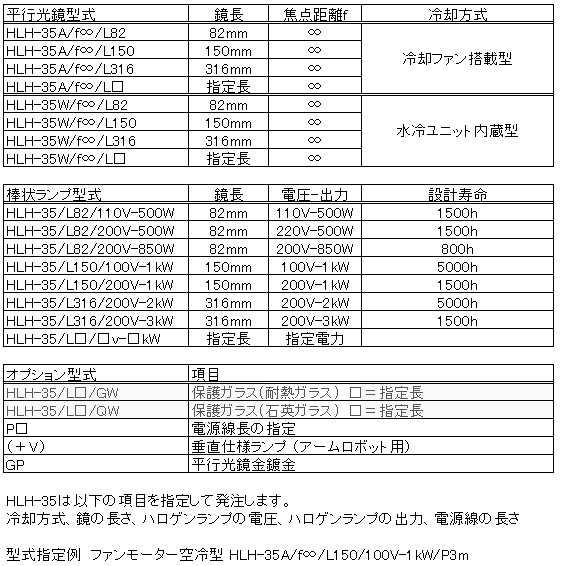

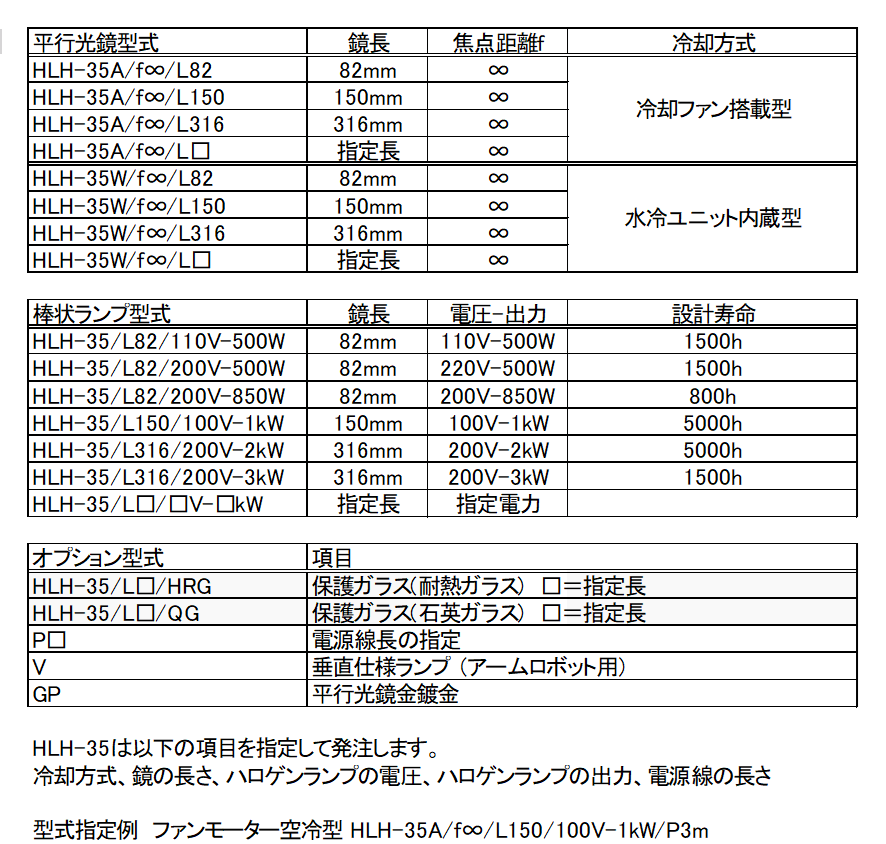

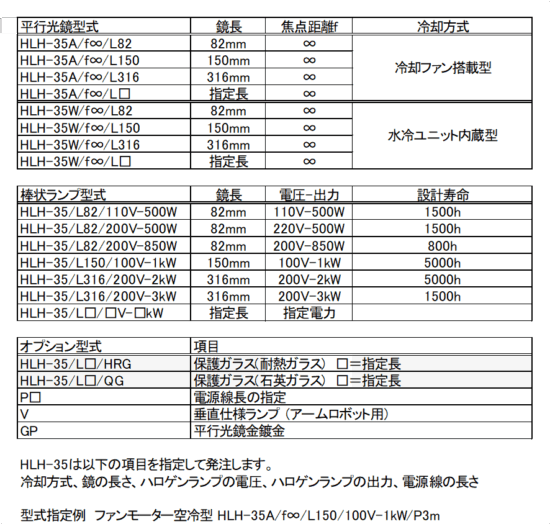

8.HLH-35の構成

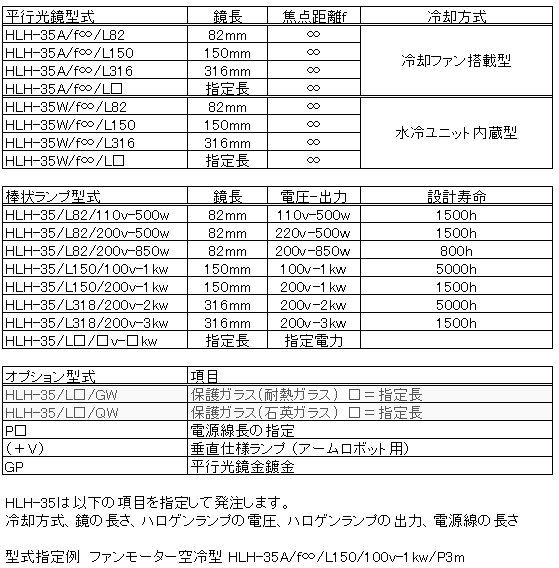

HLH-35の構成

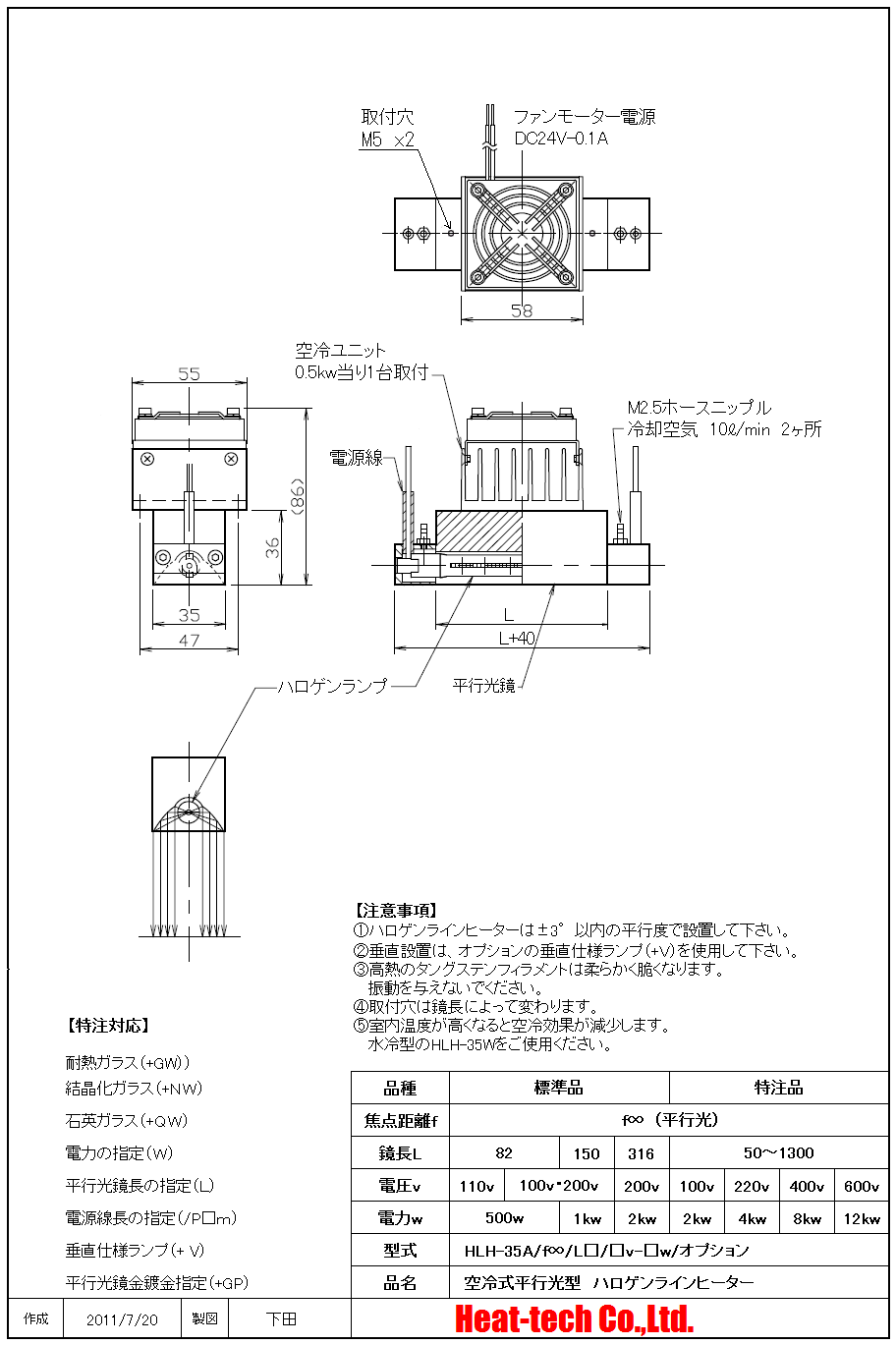

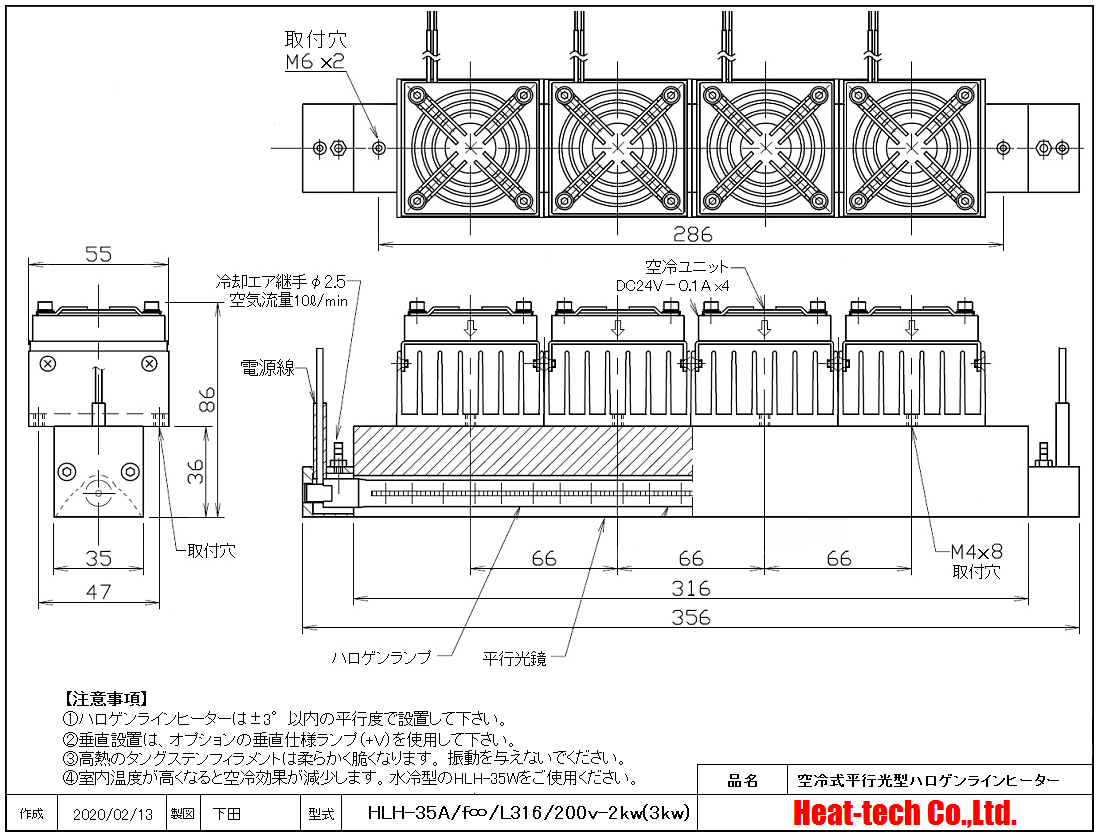

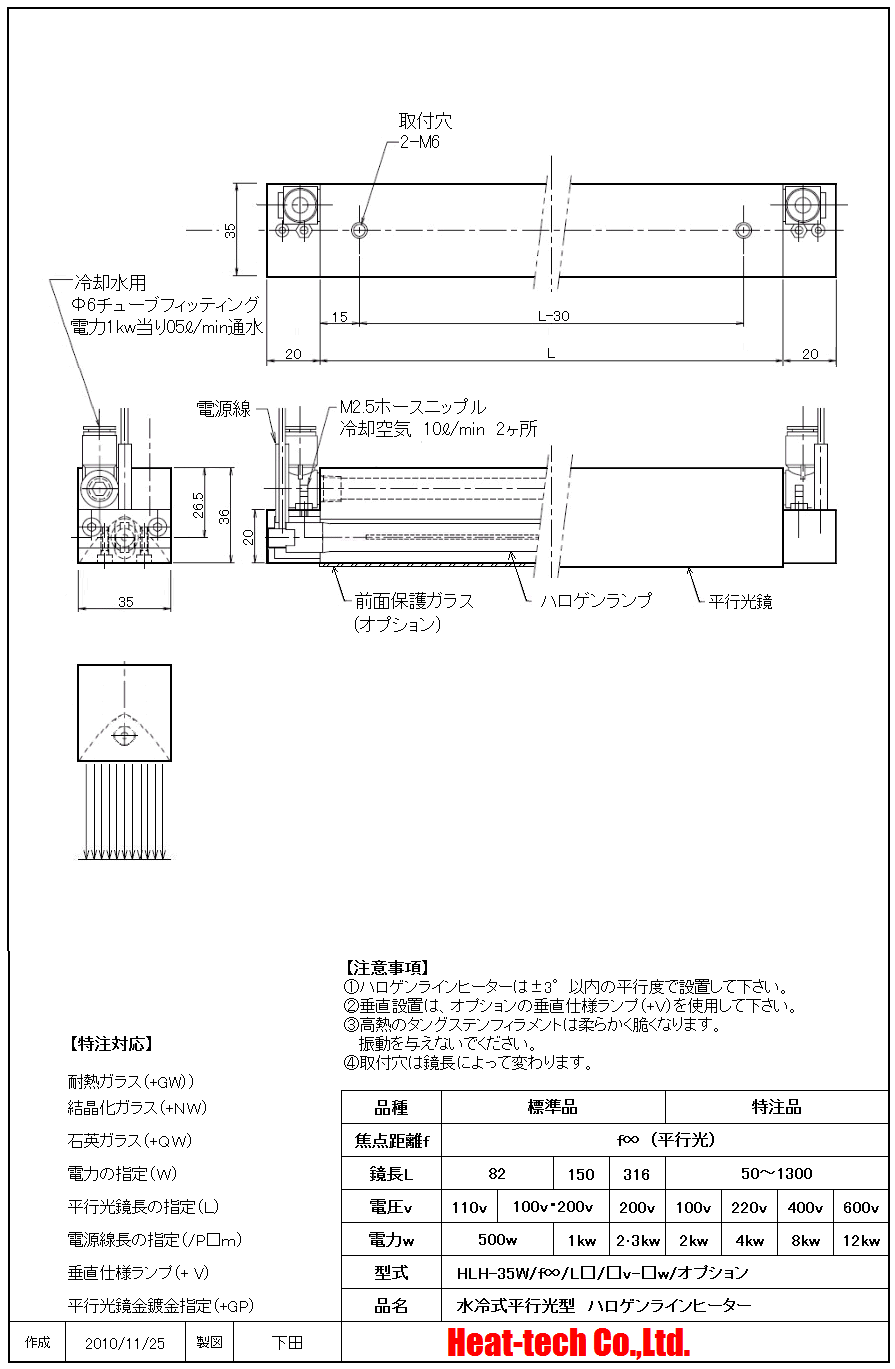

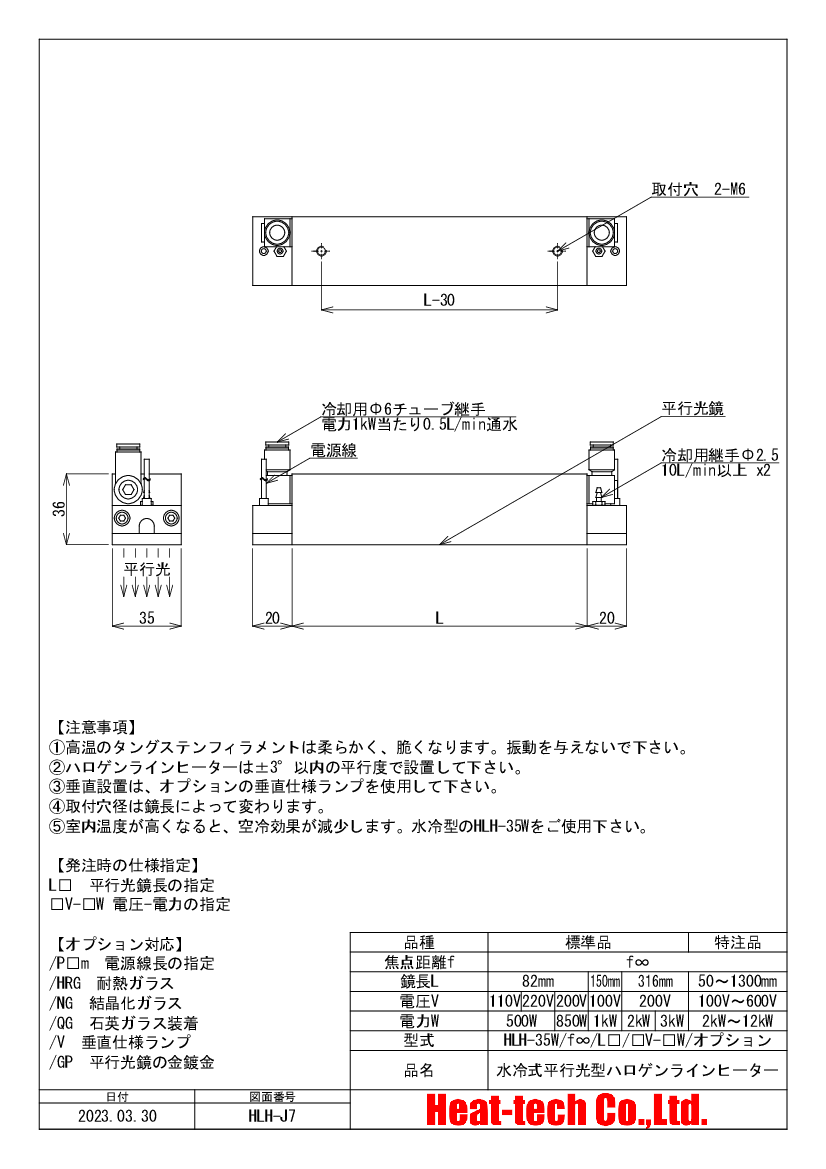

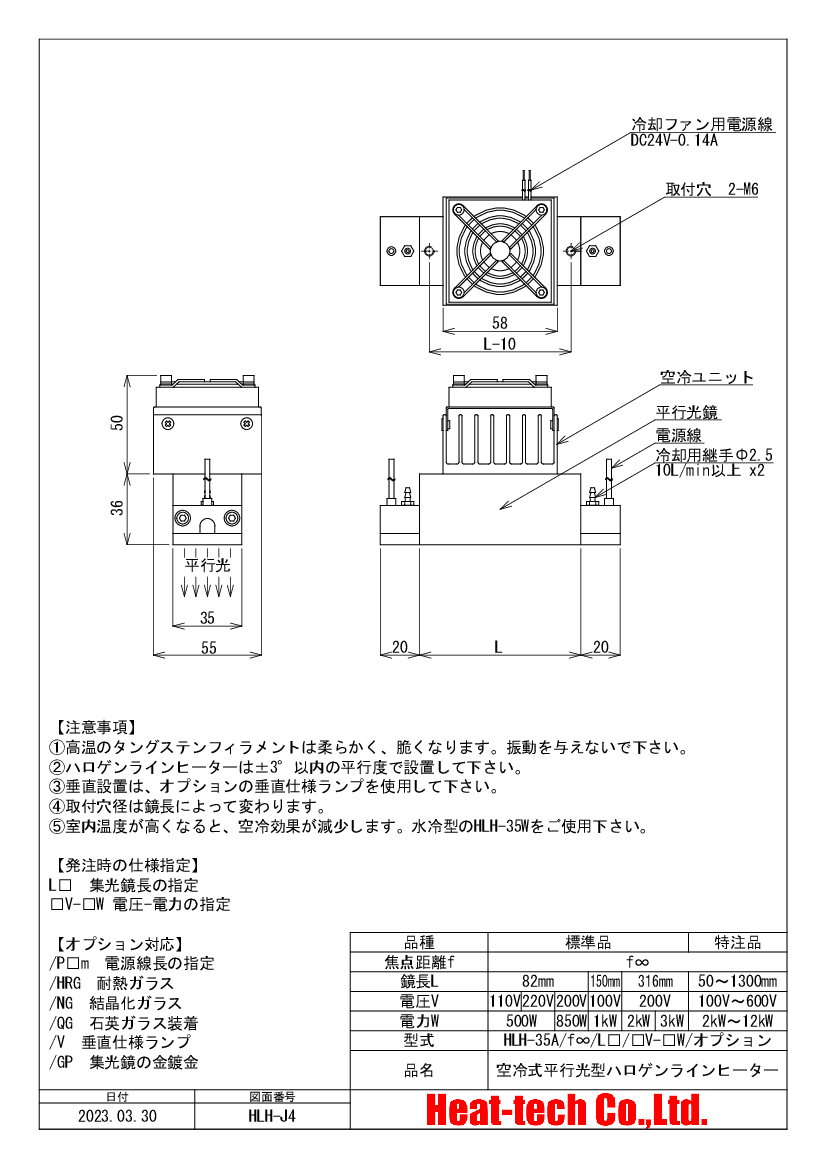

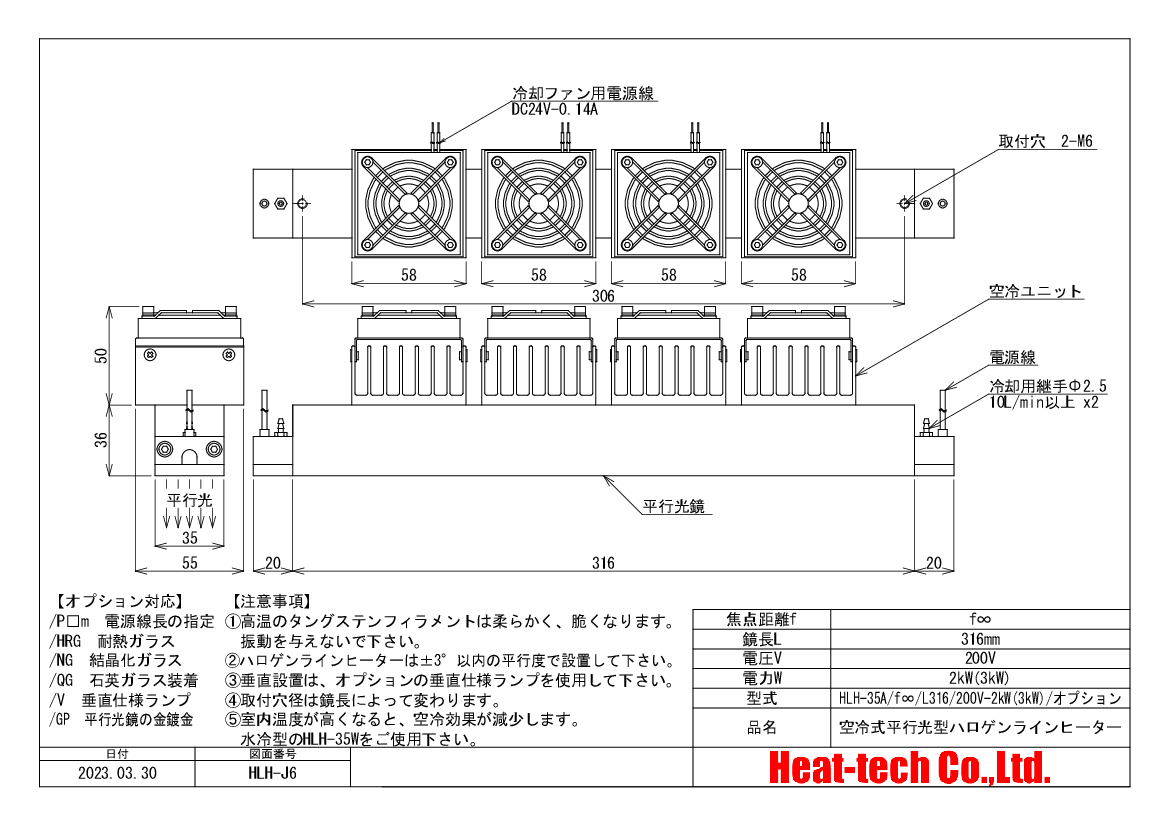

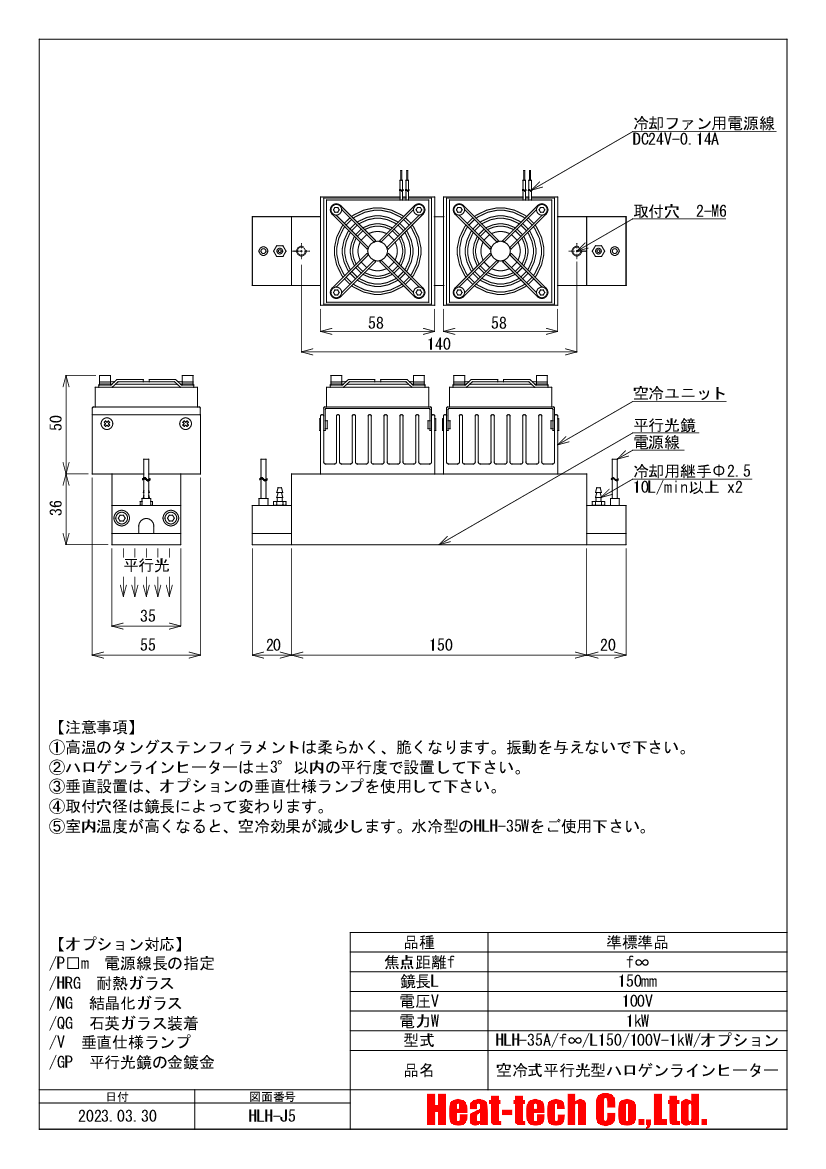

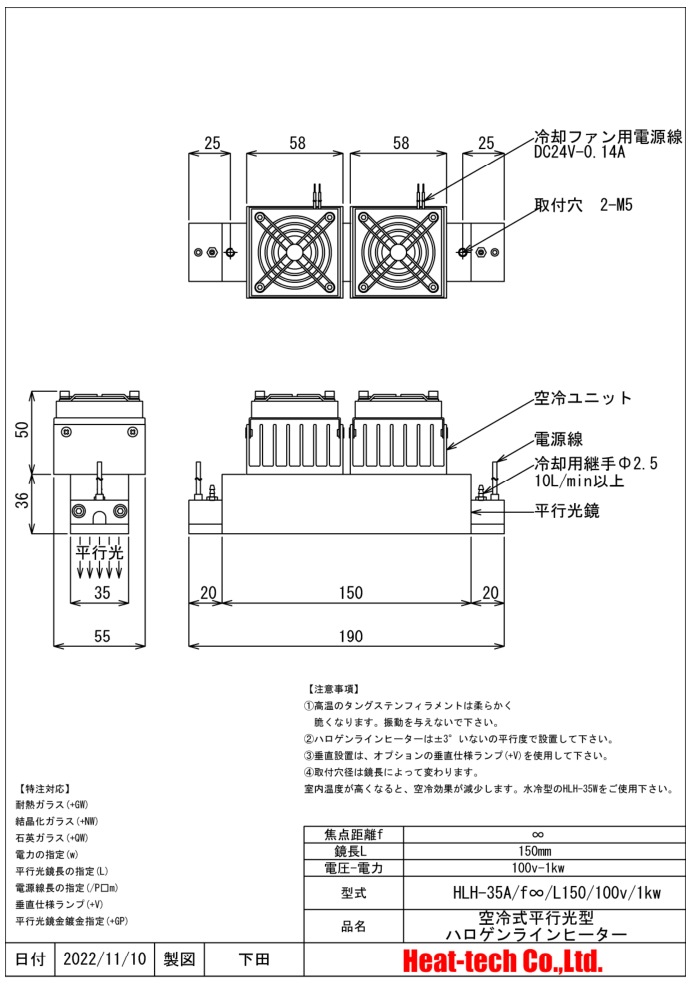

9.HLH-35の外形図

HLH-35の外形図

HLH-35の外形図

HLH-35の外形図

HLH-35の外形図
