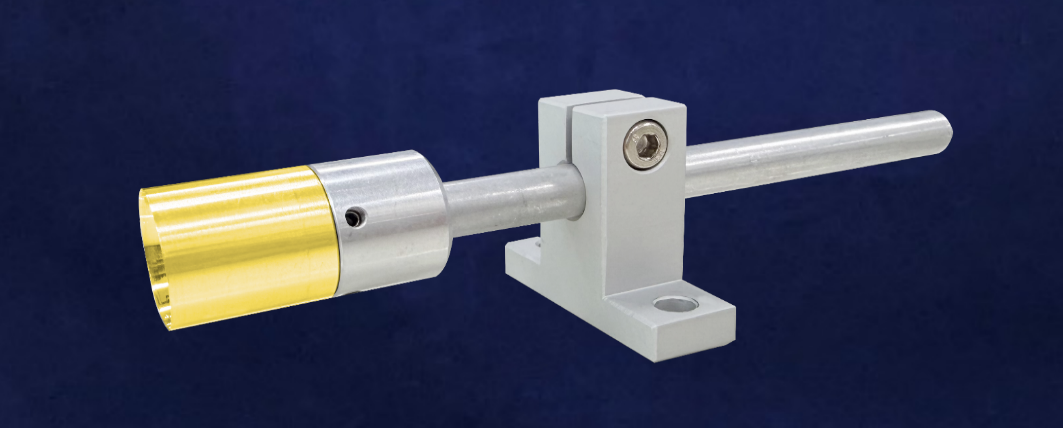

超小型ハロゲンポイントヒーター　HPH-18

1.選べる焦点距離

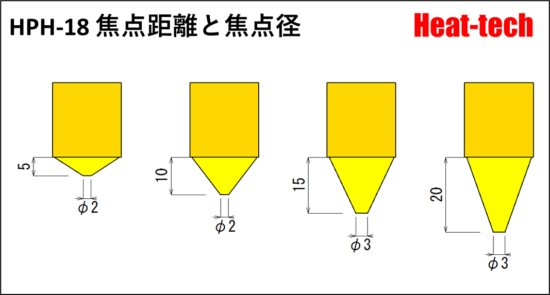

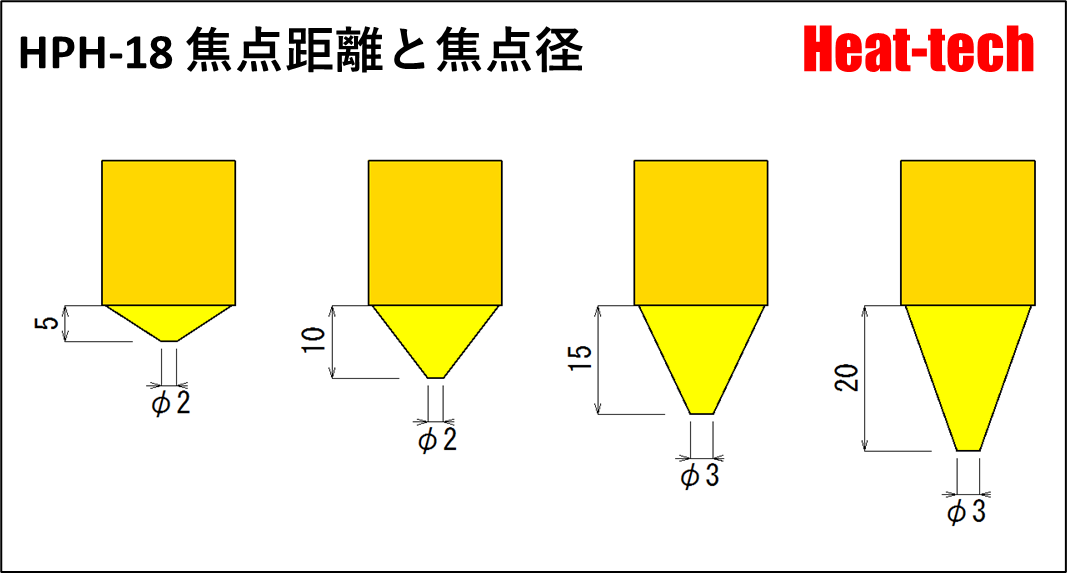

集光鏡は焦点距離5 mm・10 mm・15 mm・20㎜の4種類をラインアップ。用途に応じて最適な焦点距離を選択できます。

2.コンパクト設計

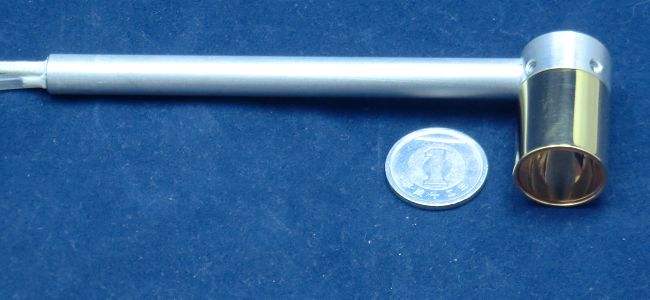

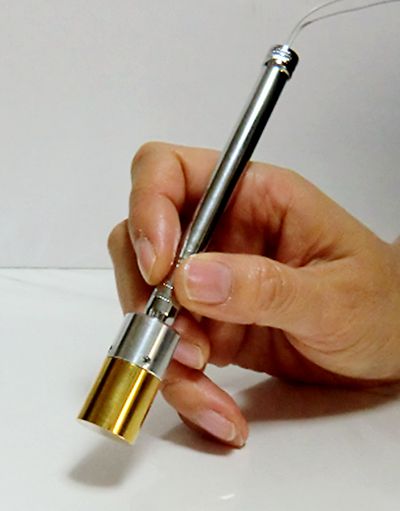

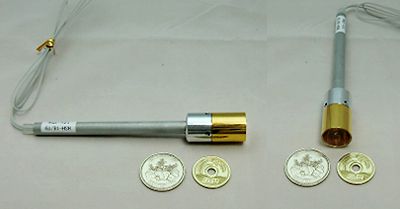

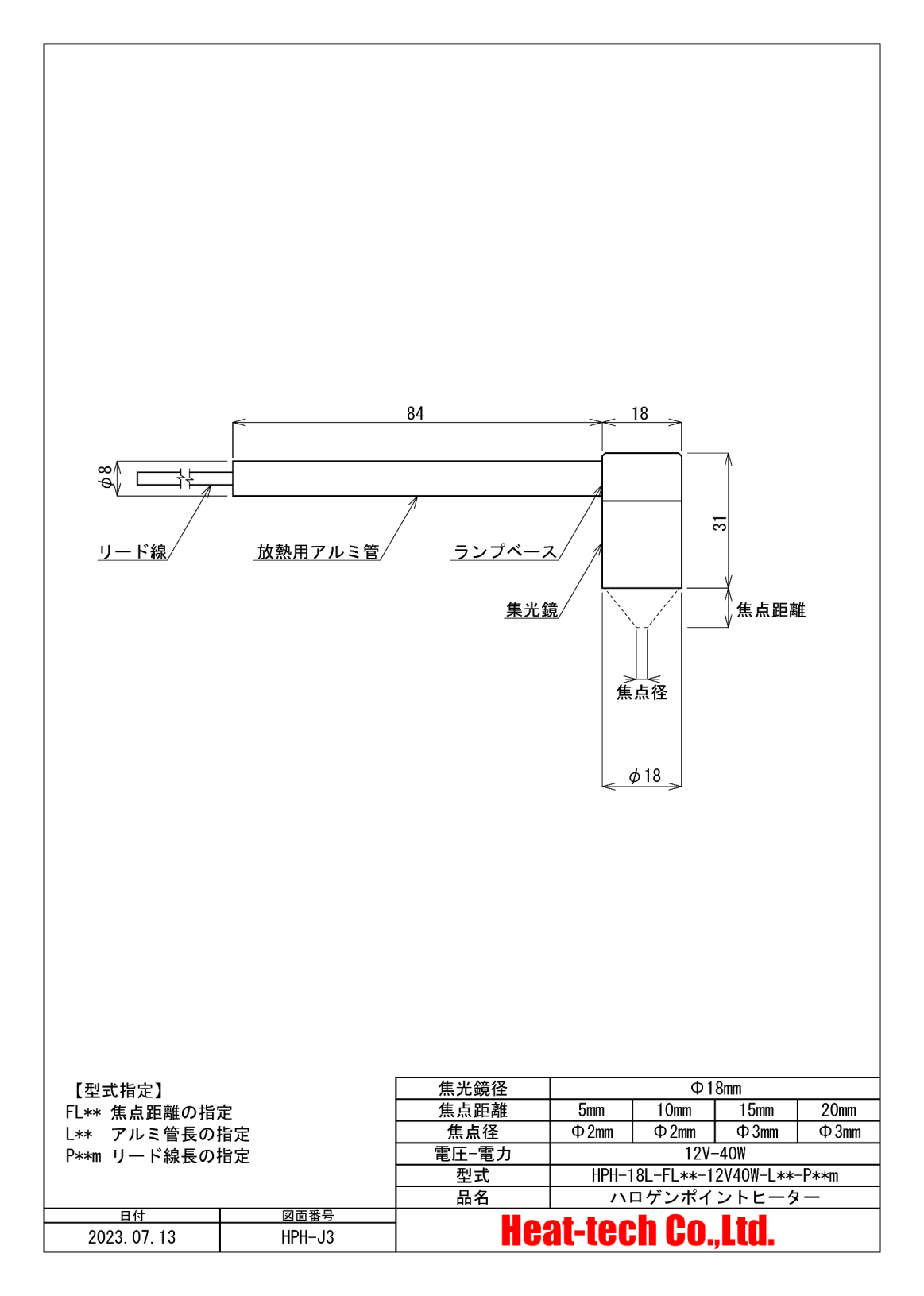

ヒーター本体の直径はわずかφ18mm。狭いスペースにも設置でき、装置への組み込みにも適しています。

3.高密度局所加熱
焦点距離5mmの集光鏡では、赤外線を約φ2 mmに集光し、最高約890℃の高密度局所加熱を実現します。

4.高速昇温
焦点距離5mmの集光鏡では、加熱開始から約5秒で約800℃まで昇温し、高い加熱応答性を実現します。

5.可動部への搭載に対応
点灯方向の制限がないため、可動部への搭載や移動しながらの加熱にも対応できます。
※可動部に搭載する場合は、停止時などの衝撃によりヒーターが破損するおそれがあります。必ず防振・衝撃緩和対策を施してください。

6.真空環境での加熱に対応
非接触の赤外線加熱方式のため、真空環境での加熱にも対応できます。初回使用時は、無機接着剤から微量のガスが放出されるため、あらかじめ真空処理を行ってください。

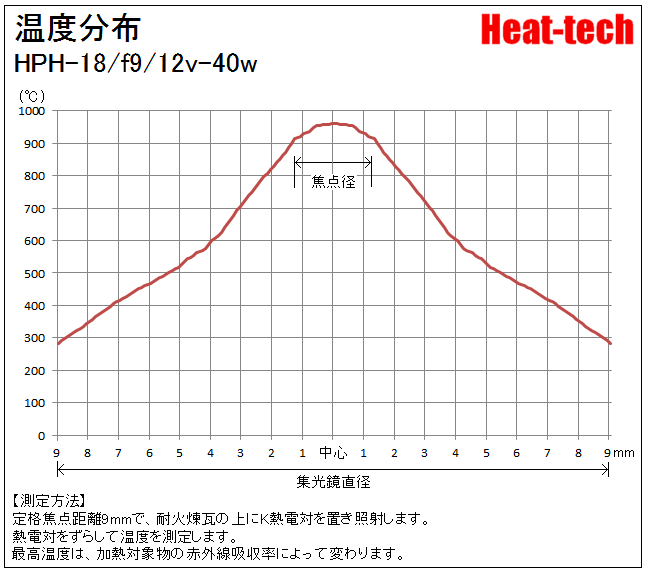

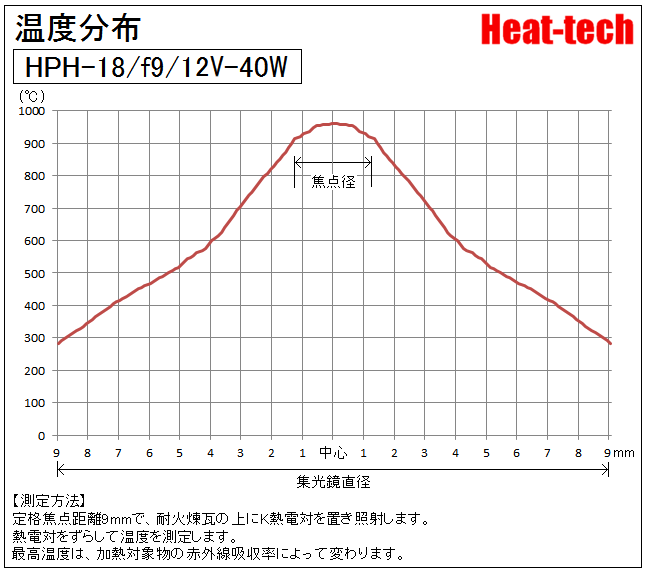

焦点位置から前後に距離を変えることで、加熱範囲を調整できます。

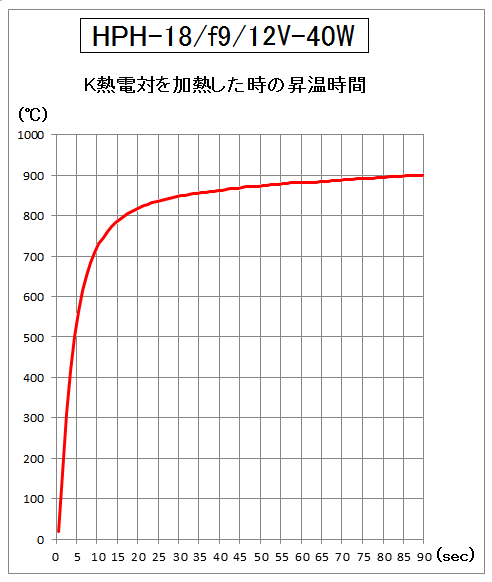

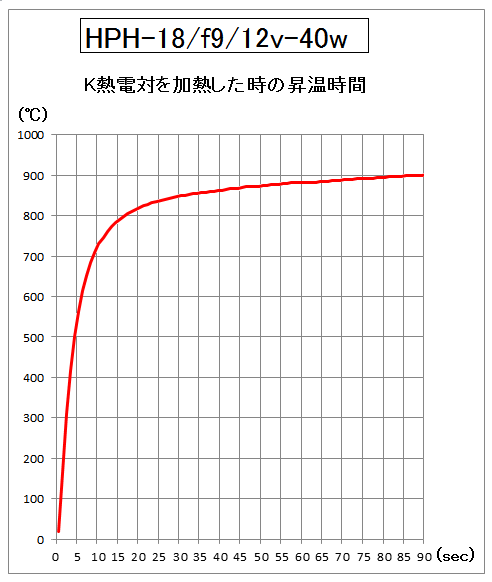

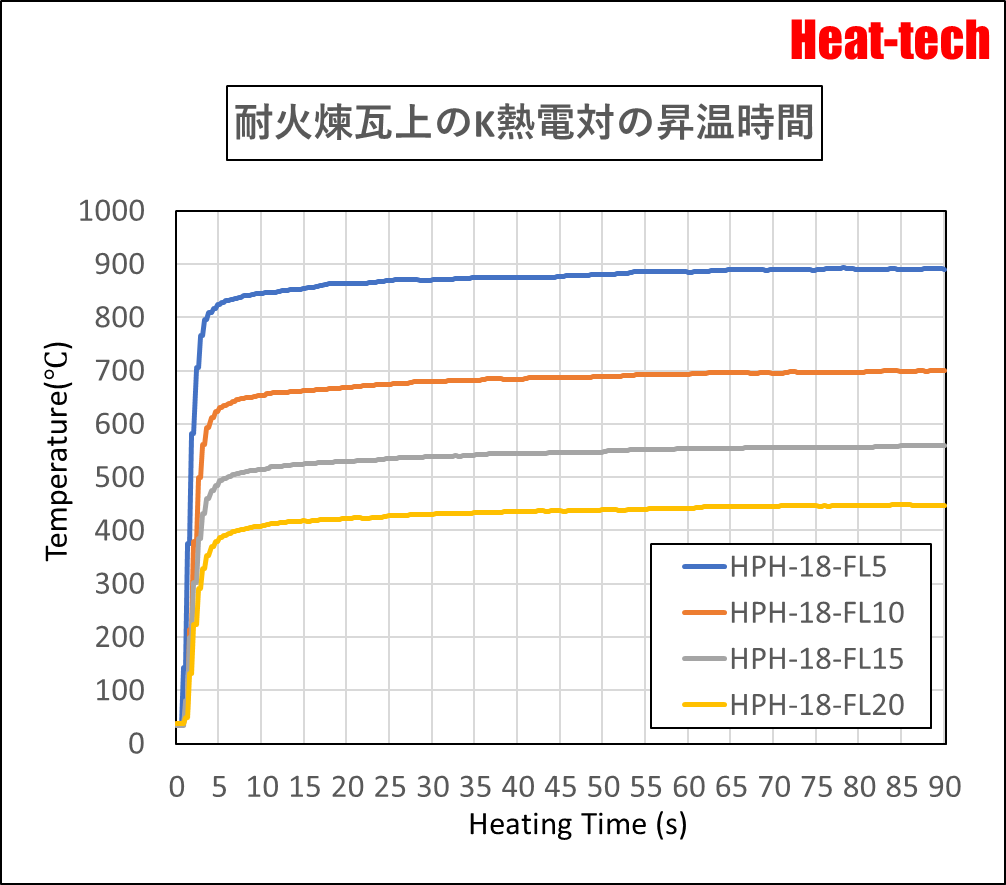

焦点距離が短いほど、高い温度まで短時間で昇温します。

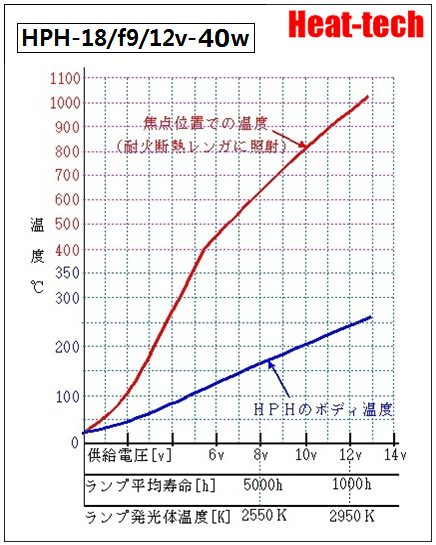

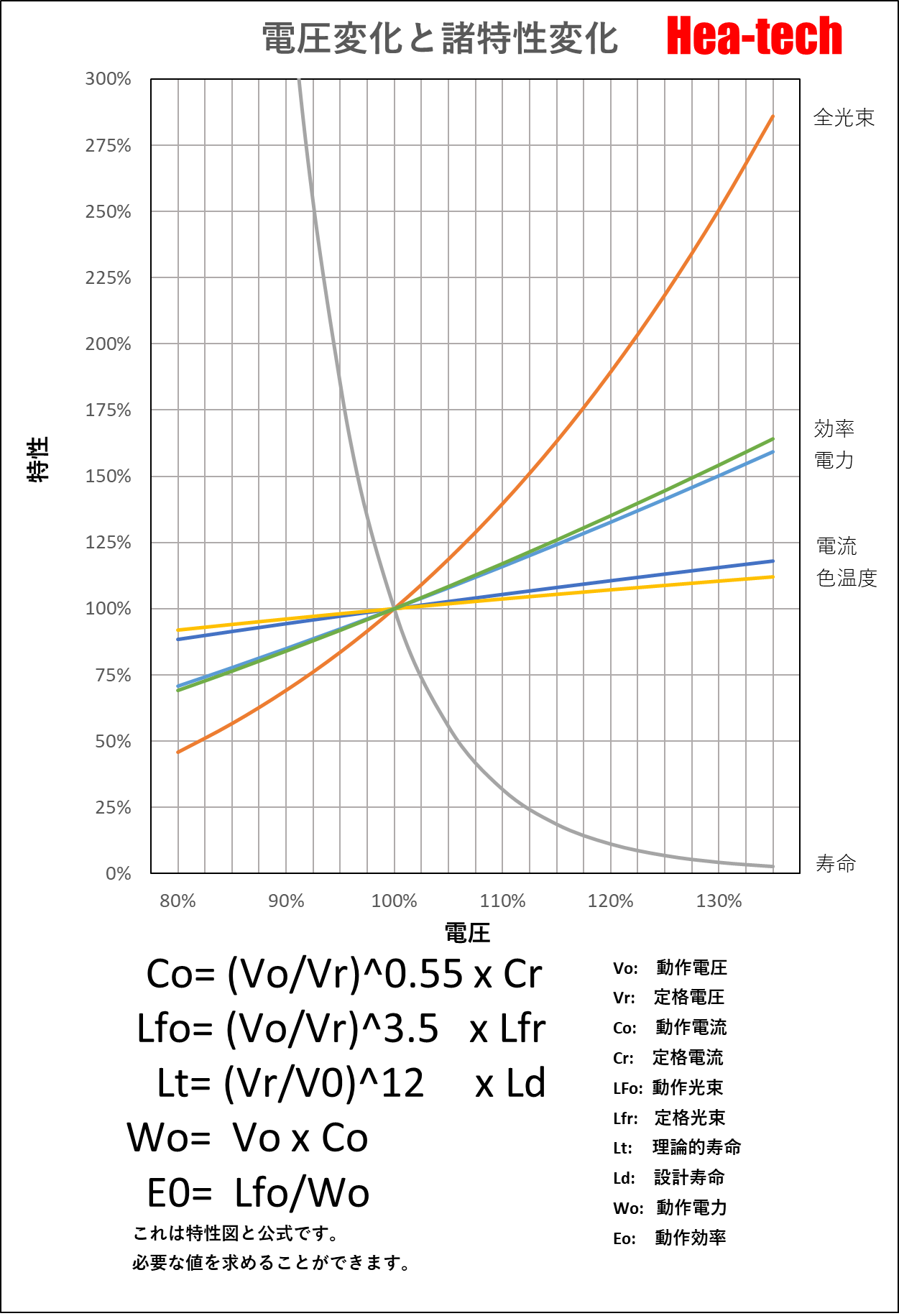

上図のように、定格電圧より10％低い電圧で使用すると設計寿命は約3倍、20％低い電圧で使用すると約9倍に延びます。

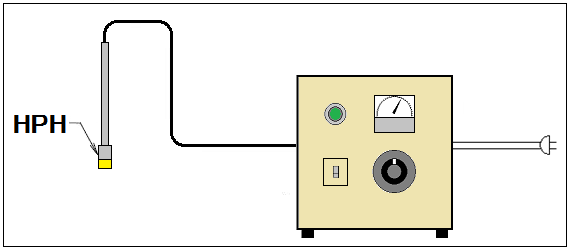

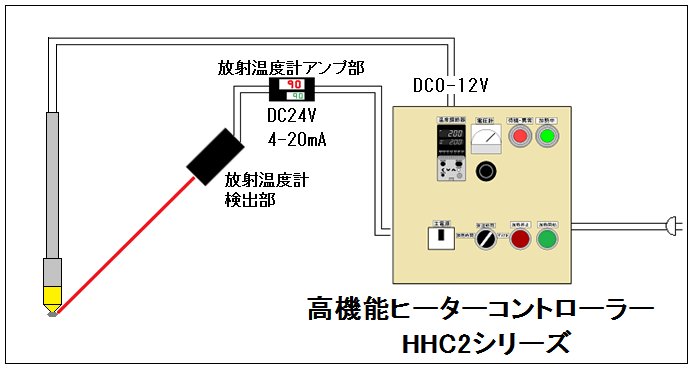

HPH-18の自動温度制御には、HHC2シリーズコントローラーをご使用ください。放射温度計などの温度計測機器と組み合わせることで、対象物の温度を測定しながら自動制御できます。
高機能ヒーターコントローラー HHC2 シリーズの概要に移動

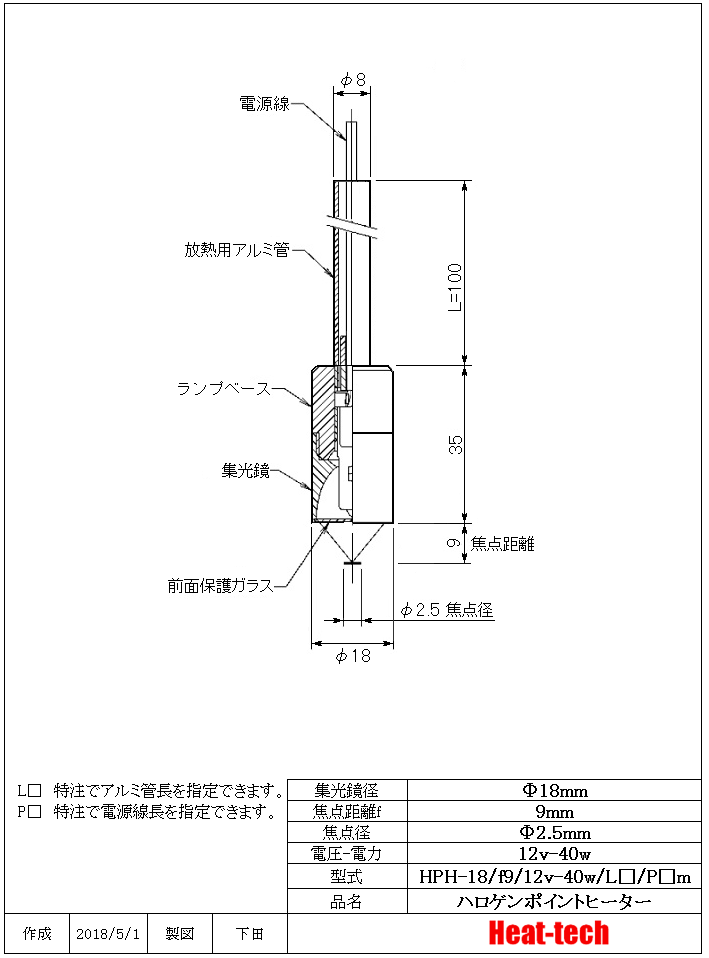

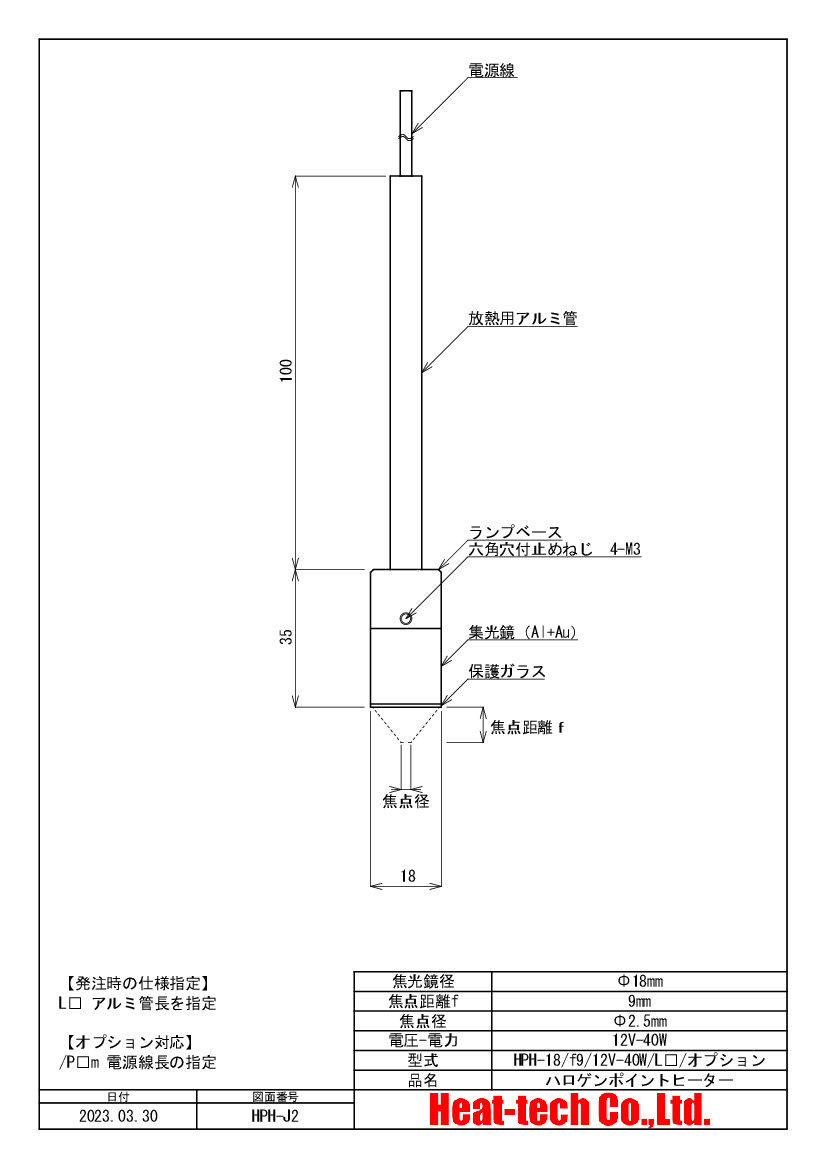

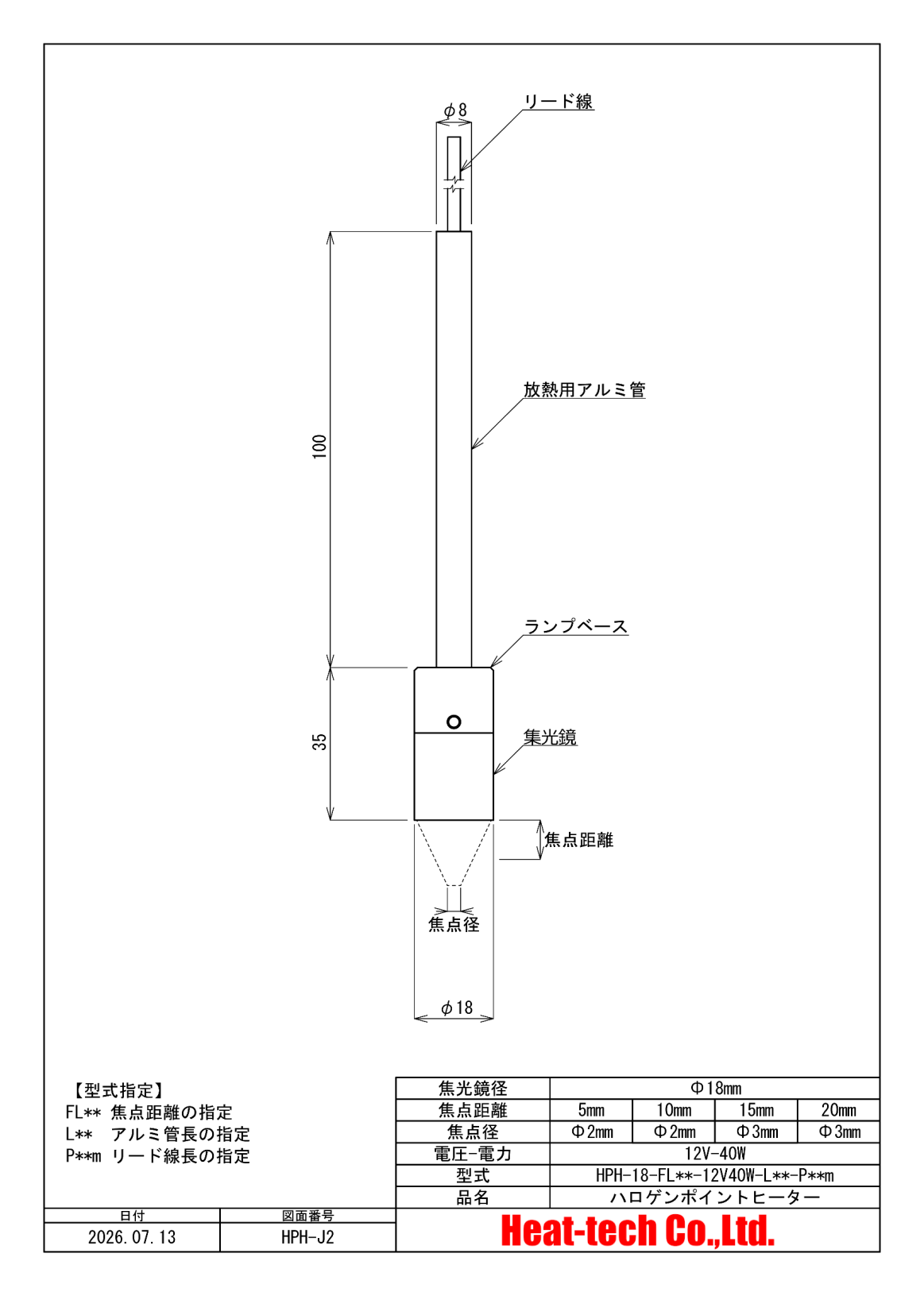

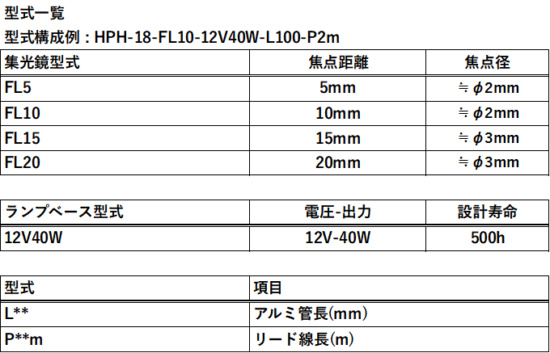

HPH-18は、3種類の集光鏡とランプベースを組み合わせ、リード線長を指定して仕様を選択できます。
